产品概述

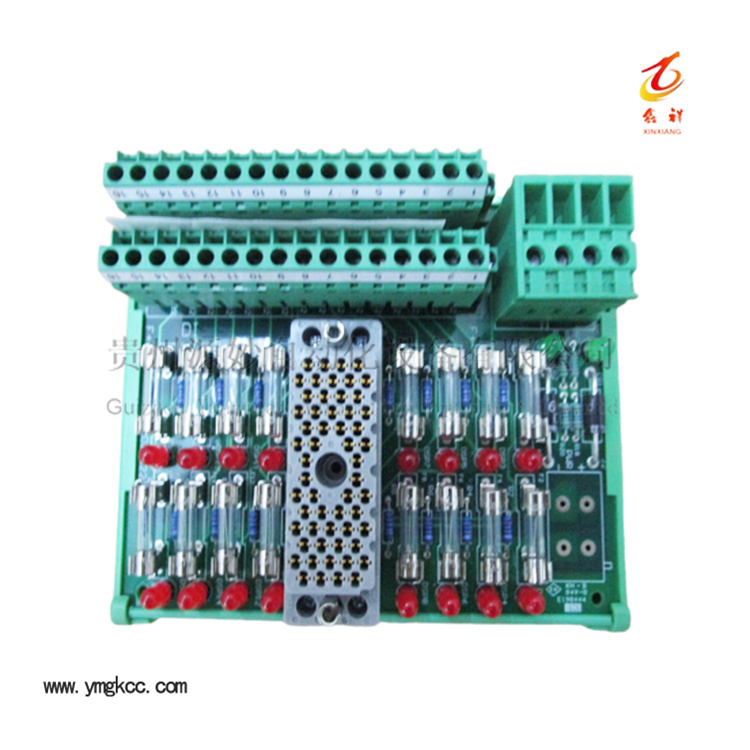

Triconex 9662‑610为Tricon TMR三重冗余SIS安全仪表系统专用24VDC数字输出现场端子板，单块提供16通道共电源接线回路，通过扁平排线与I/O主模块对接，螺钉端子承接现场侧线缆，内置独立回路熔断器，实现系统机架与现场执行机构之间信号转接与过载保护。本硬件本身不含逻辑运算、表决、通信处理单元，不可以独立运行，必须搭配对应型号数字输出I/O主卡件联合工作。

该产品原厂已经正式停产，市场流通货源以拆机备件、翻新检修件为主，全新原厂备件存量极少。整套硬件跟随Tricon系统满足IEC61508 SIL3安全完整性等级应用要求，广泛部署在石油化工、油气开采、炼化装置、火力发电厂等高危工艺的ESD紧急停车、装置安全联锁保护回路，对接电磁阀、切断阀、现场开关类负载设备。对于32通道数字输出主模块，需要配置两块9662‑610端子板完成全部通道接线。

规格参数

核心特点

• 专为Tricon TMR三重冗余安全系统开发，适配SIS安全仪表系统现场接线规范，满足工艺安全应用条件。
• 每一路输出通道配置独立熔断器，当现场线路短路、负载过载时熔断保护，隔离故障回路，降低故障扩散风险，便于现场故障定位与维护排查。
• 共电源公共端子布局，简化24VDC数字输出回路布线，减少外部电源接线数量，降低现场施工出错概率。
• 模块化独立端子板结构，支持机柜内拆装作业；端子板本体拆装不会直接影响Tricon机架内部主卡运行状态。
• 螺钉式接线端子夹持力稳定，适配工业现场铜芯线缆，抗振动，适合石化电厂机柜长期连续运行工况。
• 信号转接硬件，通道诊断、逻辑表决、输出驱动、通信协议全部由配套I/O主模块完成，端子板不具备任何独立逻辑处理能力。

应用场景

主要应用于石油化工、炼油、油气集输、火力发电、煤化工等高危行业SIS安全仪表系统、ESD紧急停车联锁系统。用于电磁阀、紧急切断阀、现场开关、继电器类执行机构与Tricon系统之间信号接口。32点规格数字输出I/O模块，需要两块9662‑610端子板组合完成全部通道接线。也可用于锅炉联锁、压缩机联锁、装置泄压联锁等安全回路的现场接线接口。

安装与接线要点

1、仅允许在控制柜内部安装，禁止直接用于防爆危险区现场，危险区侧需要配合安全栅、隔爆器件配套使用。

2、排线连接需要确认卡扣锁紧到位，保证排线接头完全啮合，避免接触不良引发通道异常。

3、螺钉端子需要按照手册扭矩紧固，线缆使用铜芯导线，禁止铝线直接接入端子。

4、严格遵守单块端子板总电流上限，不可超负载运行；不同硬件版本REV号存在细微硬件差异，备件替换优先选用相同REV版本。

重要注意事项与常见误区

1、9662‑610仅为数字输出现场端子板，不属于CPU、处理器、以太网通信模块，无网络接口，不支持Modbus等协议处理，网络上大量第三方资料对此型号存在错误归类，选型时需要重点甄别。

2、端子板和I/O主模块必须严格配对，禁止与9662‑611、9662‑620等其他型号端子板随意互换混用，硬件引脚定义、熔断器配置存在差异，混用会造成回路异常甚至硬件损坏。

3、备件选型核对，需要同时确认型号、REV硬件版本、适配I/O主模块型号三个维度，不能只看型号数字。

4、该端子板本身不做安全认证，整套SIS系统的SIL等级由Tricon机架、I/O主模块、逻辑软件、现场回路整体来保证。
