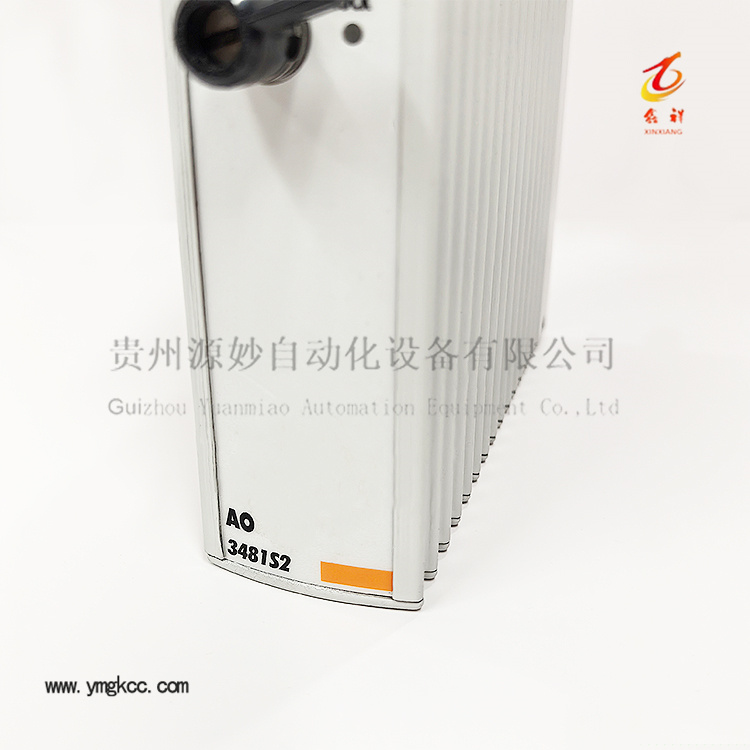

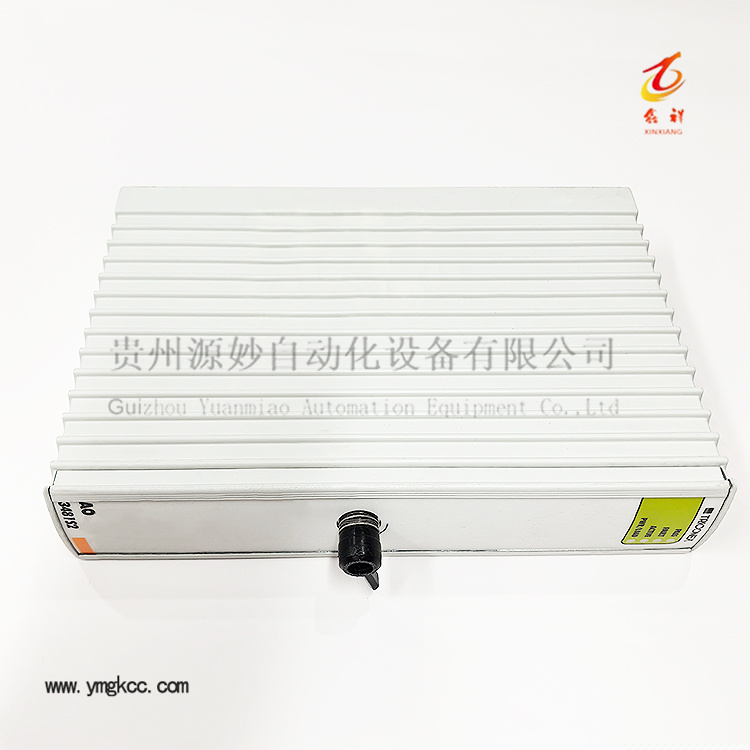

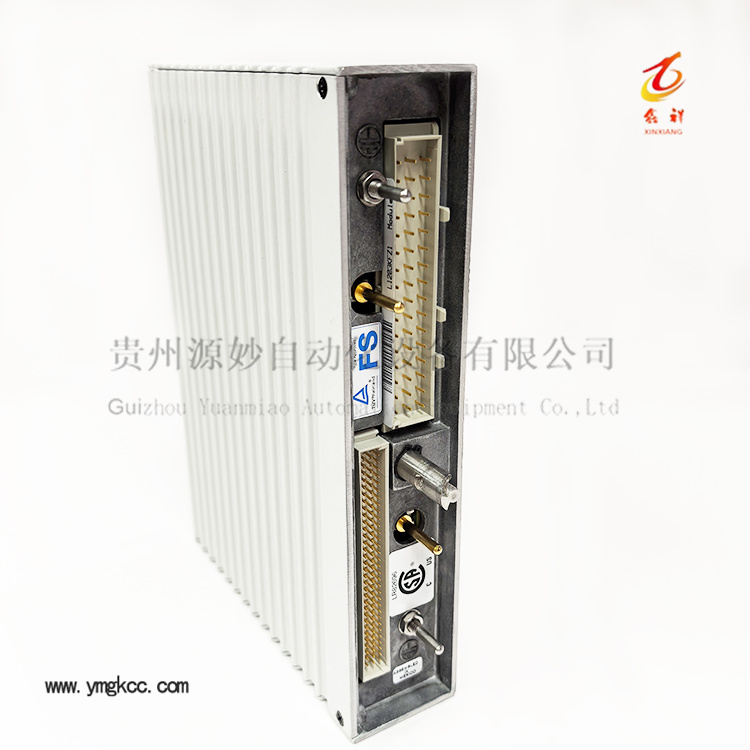

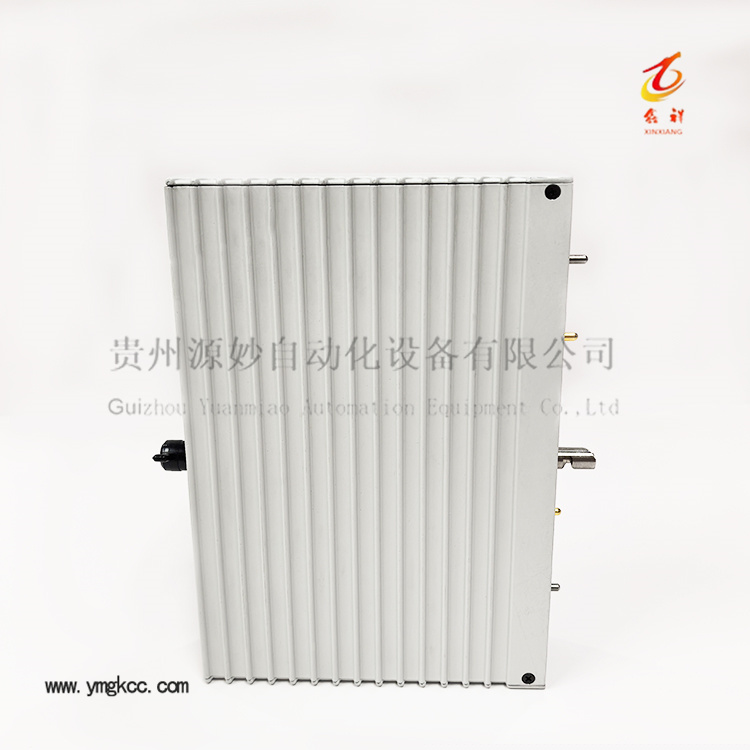

TRICONEX TRI-GP AO3481S2(3481S2) 模拟量输出 AO 模块 | AO 3481S2

TRICONEX TRI-GP AO3481S2(3481S2) 模拟量输出 AO 模块 | AO 3481S2

TRICONEX AO3481S2是施耐德Triconex旗下Tricon系列SIS安全仪表系统模拟量输出模块，采用TMR三重模块冗余2‑oo‑3表决架构，取得SIL3功能安全认证，用于安全回路模拟量信号输出，适配Tricon 3000、4000、5000系列主机机架，组态软件为Tristation 1131，支持模块热插拔在线更换，原厂硬件已停止生产，市场供应全新备件。

技术规格

工作原理与主要特点

• TMR三重模块冗余表决：模块内部三套独立硬件支路同步执行输出运算，通过Tribus高速总线交叉比对，采用中值表决算法。单一支路硬件故障不会中断模拟输出，故障信息上传系统诊断列表，实现故障容错，避免单点故障造成安全回路失效。
• FSD强制安全诊断功能，SIS安全回路关键机制。模块周期性对输出做小幅强制扰动，以此检测外部回路断线、短路、执行器卡滞故障；故障触发后可按照逻辑配置执行故障安全状态输出，满足功能安全测试要求。
• 热插拔维护能力，模块可在系统带电运行状态下直接插拔更换，无需控制器停机、无需回路断电，降低装置非计划停车风险；安装具备机械防错键，防止错插其他类型I/O槽位。
• 完善回路保护，具备现场接线反极性保护、短路限流保护，降低现场接线错误对模块硬件的损坏风险；通道‑总线隔离结构，将现场干扰与控制器背板做电气隔离，防止干扰串入系统内部。
• 应用场景，广泛用于石油、化工、油气、煤化工SIS安全仪表系统、ESD紧急停车系统；驱动阀门定位器、调节阀、I/P转换器等现场执行机构，实现安全调节控制、联锁输出。

接线与配套物料说明

AO3481S2为回路外部供电型4‑20mA输出模块，模块本身不向现场回路提供驱动电源，调节阀、定位器一侧需要配置外部24VDC供电电源。

• 配套I/O底座：Triconex专用I/O底板，模块插装在I/O底座上，底座负责现场端子接线。
• 配套线缆：Triconex专用I/O互连电缆，用于主机机架与扩展机架之间信号互联。
• 闲置槽位必须安装槽位盖板，闲置端子需要安装端子保护盖，满足机柜防尘、EMC电磁兼容要求。

• 组态软件：Tristation 1131，在软件内开启/关闭FSD诊断，配置故障安全输出值，读取模块诊断状态。

型号易错区分

AO3481S2硬件为4通道模拟量输出模块，市场部分商家错误标注为8通道，选型采购务必核对硬件手册。请勿与AI3481模拟输入模块、DI/DO数字量I/O模块混淆；不要与早期版本AO3481无S2后缀版本直接等同，硬件版本存在细微差异。

常见故障诊断要点

• 模块硬件故障：机架LED状态指示灯告警，Tristation软件诊断页面报支路不一致故障，可在线热插拔更换备件。
• FSD诊断频繁报回路故障：优先检查现场回路24V供电、接线端子松动、负载阻抗是否在允许范围，排查调节阀定位器硬件故障。
• 输出无电流输出：确认外部回路供电正常，核对底座接线，检查组态通道是否启用，FSD功能参数配置是否匹配现场设备。
• 输出精度漂移：检查机柜环境温度，检查端子氧化、接触不良，核对回路负载阻抗。

选型替换提示

AO3481S2原厂已经停产，同系统替换优先选用同型号备件；不建议跨系列直接替代，替换前需要核对机架底板、软件组态、FSD诊断逻辑、SIL安全回路验算，确保安全回路合规。
