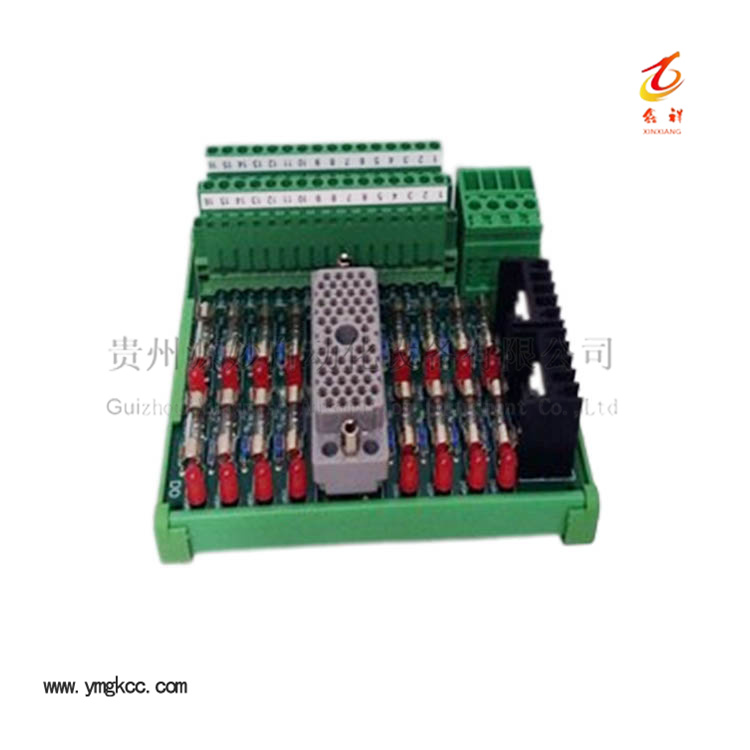

triconex 9662-810 数字量输出现场端子板

Triconex 9662‑810 数字量输出现场端子板

产品概述

9662‑810是Triconex Tricon系列SIS安全仪表系统配套数字量输出现场端子板，属于I/O现场转接单元，搭建起控制柜内部DO模块与现场执行设备之间的信号桥梁，将背板模块信号引出至外部接线端子，实现柜内卡件与现场电磁阀、继电器、声光报警装置等设备的电气连接。该端子板严格匹配Triconex三重化容错TMR系统架构，服务于安全联锁、紧急停车ESD等安全相关回路，满足石化、油气、化工、电力等高危工业场景的接线布线需求，降低现场布线复杂度，方便后期回路调试、故障排查与设备维护。

核心功能特性

• 信号中转：实现数字量输出模块与现场负载之间的信号转接，通过专用扁平电缆与I/O模块对接，外部端子承接现场线缆。
• 回路保护：板载独立保险丝，对每一路输出通道提供过载、短路保护，避免现场侧故障反向损坏I/O主模块。
• 状态指示：配置通道状态指示灯，直观显示每一路数字量输出工作状态，便于现场运维人员快速定位异常点位。
• 电气隔离：提供系统侧与现场侧之间电气隔离，抑制工业现场电磁干扰，阻挡现场浪涌干扰传入Tricon控制器背板。
• 维护便捷：模块化端子布局，支持单回路线缆拆装，无需改动柜内背板接线，便于在线检修、回路测试、单点回路校验。
• 适配TMR安全架构，配合主模块完成安全输出回路，保障SIS系统安全功能完整性。

技术规格

兼容配套部件

• 需搭配Triconex对应系列数字量输出主模块使用，不可脱离主模块独立工作。
• 必须使用原厂指定I/O连接扁平电缆，实现主模块与端子板之间信号传输。
• 熔断器规格需严格参考官方端子板手册，不可随意更换大电流规格保险丝，避免失去保护作用。
• 配套TriStation软件完成系统配置、回路诊断与故障信息读取。

应用场景

广泛应用于SIS安全仪表系统、ESD紧急停车系统、F&G火灾燃气检测系统。对接电磁阀、切断阀执行机构、现场继电器、声光报警器等数字输出负载。覆盖石油炼化、油气开采、煤化工、精细化工、火电、核电辅控、制药等高安全等级工业项目，用于安全联锁回路输出信号的柜内转接。

安装与接线注意事项

• 安装、接线、更换保险丝作业，应在断电或者满足SIS安全作业规程条件下开展，防止误触发现场安全设备。
• 严格按照官方端子分配手册定义接线，核对每一路输出通道号，严禁错接、虚接，防止安全回路失效。
• 现场线缆需要做好屏蔽接地，遵循Triconex系统接地规范，降低外部电磁干扰对安全输出回路的影响。
• 扁平电缆插拔时轻拿轻放，避免连接器针脚弯折损坏，连接器需锁紧到位，防止接触不良引发回路故障。
• 定期检查熔断器状态、端子紧固力矩，松动会造成输出信号不稳定，引发安全回路异常。
• 端子板仅限控制柜内使用，不可直接布置于防爆危险区域，危险区现场侧需配合防爆接线箱处理。

故障排查要点

• 通道无输出时，优先查看端子板对应通道指示灯，确认主模块输出状态、熔断器是否熔断。
• 检查扁平电缆连接是否牢靠，连接器有无氧化、针脚损伤。
• 使用TriStation软件读取系统诊断信息，区分故障来自主I/O模块、端子板还是现场负载侧。
• 保险丝熔断后，需要先排查现场短路、过载问题，排除外部故障后再更换同规格熔断器。
