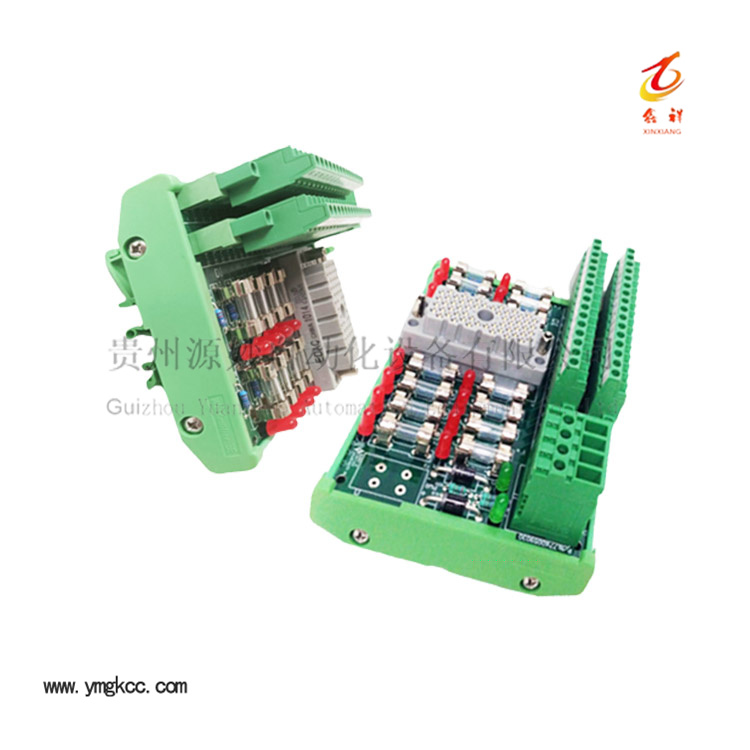

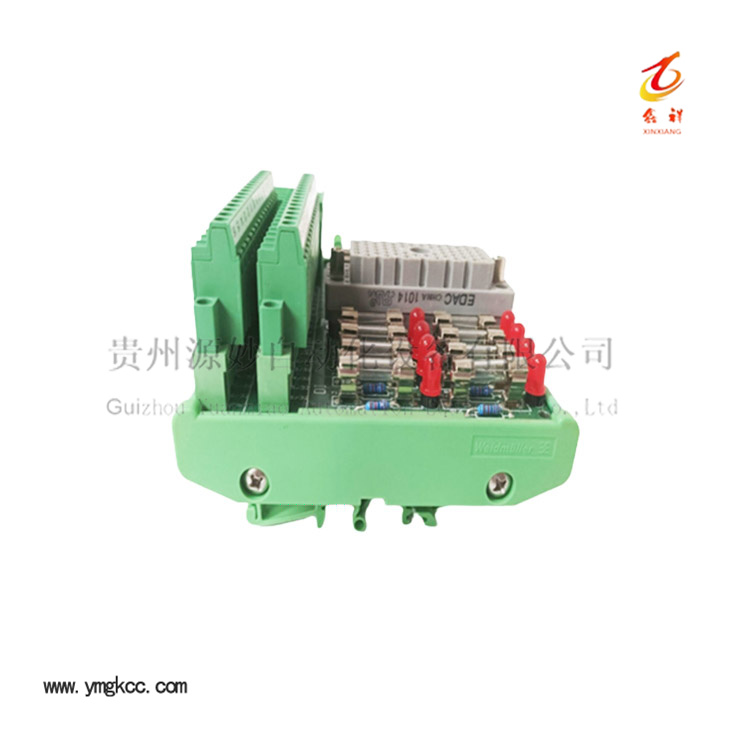

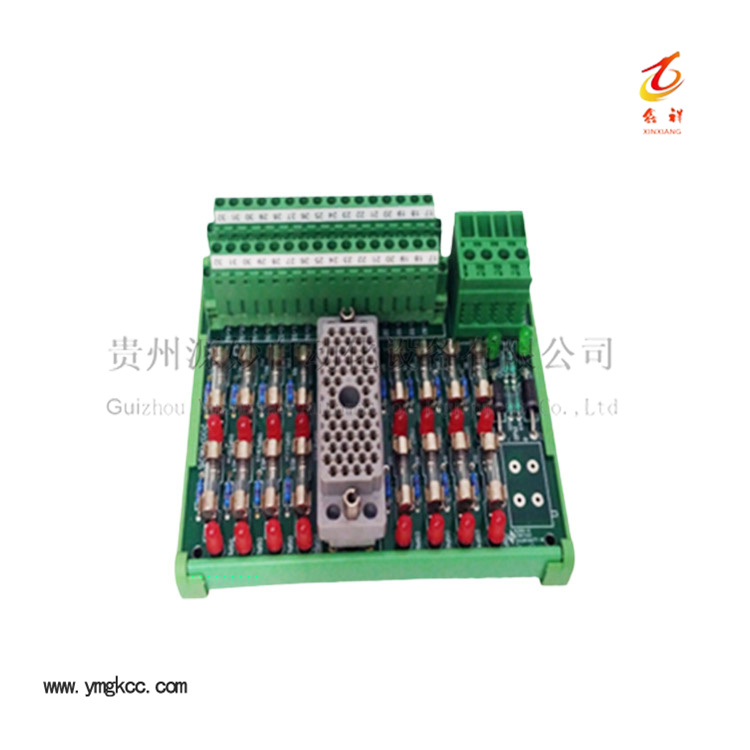

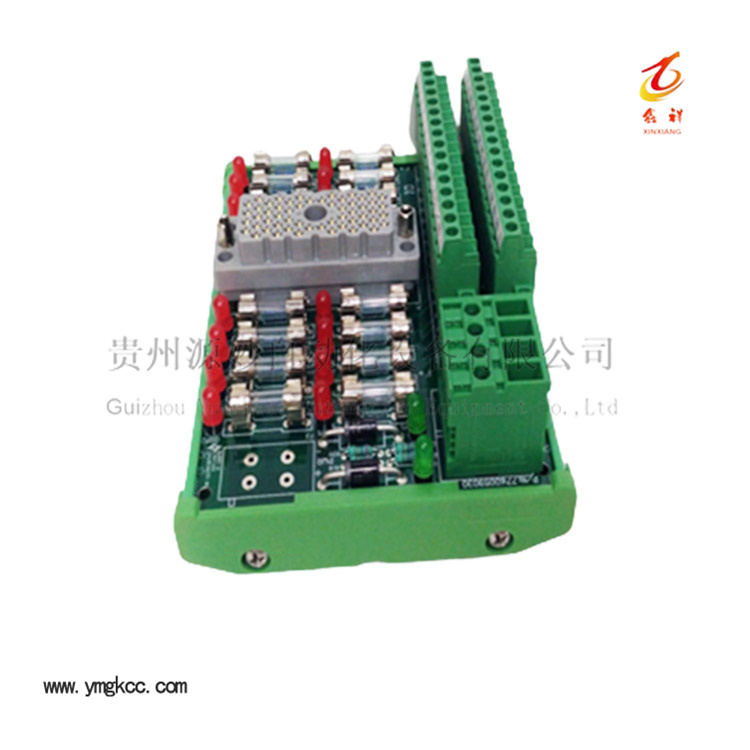

Triconex 9563‑810 数字量输入端子板

Triconex 9563‑810 16路数字量输入端子板

Triconex 9563-810是施耐德Triconex Trident系列专用16路数字量输入端子板，属于SIS安全仪表系统配套前端接线设备，专为工业安全联锁场景设计，严格遵循IEC61508安全标准，支持SIL3安全等级应用。该设备作为现场一次设备与系统I/O卡件的中转接口，承担信号转接、电路保护、状态监测、电气隔离多重作用，是化工、电力、油气行业关键安全控制系统的核心配套配件，无法独立运行，必须搭配Trident系列专用数字输入卡件及原厂配套扁平电缆成套使用。

一、产品核心定位与特性

本端子板专为严苛工业环境研发，采用工业级阻燃防尘结构设计，集成通道独立保护、实时状态诊断、电气隔离抗干扰功能，完美适配Triconex Trident容错型安全控制系统。区别于普通接线端子，该产品针对SIS系统高可靠性、高安全性、低故障率的核心需求优化设计，可有效规避现场线路短路、过载、漏电、电磁干扰引发的系统故障，保障安全联锁信号传输的稳定性与准确性，支持设备在线监测与故障快速排查，大幅降低系统停机风险。

二、电气与硬件参数

• 通道配置：标准16路单向数字量输入通道，通道独立互不干扰，支持批量信号采集
• 输入制式：适配24VDC工业标准信号，兼容现场无源干接点、有源电压输入两种信号模式
• 接线规格：高强度螺钉接线端子，适配0.2~2.5mm²（AWG24~AWG12）多股/单股工业电缆，标准紧固扭矩0.5~0.6Nm，接线牢固不易松动
• 过载保护：每通道搭载独立微型熔断器，单通道过载自动熔断，精准隔离故障回路，不影响其他正常通道运行
• 绝缘性能：通道间绝缘电压1500V AC，电气耐压强度4kV（50Hz/1min），初始接触电阻＜5mΩ，抗高压、抗漏电能力优异
• 响应性能：信号响应速度快，传输延迟极低，可满足工业安全系统实时联锁控制需求
• 工作环境：额定工作温度-40℃~+70℃，支持低温、高温恶劣工况，适配室内外工业机柜安装
• 防护阻燃：整机防护等级IP20，外壳采用UL94-V0级阻燃材质，耐高温、防腐蚀、不易燃，符合工业防爆配套使用要求
• 安装方式：适配工业标准35mm DIN导轨，卡扣式安装，拆装便捷，适配标准电气控制柜布局

• 结构尺寸：紧凑型工业设计，体积小巧、自重轻便，不占用机柜多余空间，适配密集机柜布线场景

三、核心功能

• 多路信号采集转接：可集中接入现场限位开关、阀位反馈开关、压力开关、液位开关、继电器触点等各类数字开关量信号，统一汇总传输至SIS系统I/O卡件，实现现场设备状态的集中采集与监控。
• 单通道独立过载保护：区别于整体保护设计，每一路输入通道均配备独立熔断器，当现场线路出现短路、过载故障时，仅故障通道断电保护，其余通道正常工作，最大限度保障系统连续运行能力。
• 可视化故障诊断：每通道配置独立LED状态指示灯，正常信号接入、回路通断、过载故障均可直观显示，运维人员可快速定位故障点位，大幅提升检修效率，缩短设备停机时间。
• 电气隔离抗干扰：内置专业隔离电路，有效隔离现场工业强电磁干扰、电压波动，隔绝现场侧与系统内部控制电路，避免现场异常电压、杂波损坏核心I/O卡件，保障系统信号传输纯净稳定。
• 标准化成套适配：采用原厂专属总线接口设计，通过专用屏蔽电缆与Trident机架I/O卡件精准匹配，信号传输稳定，无兼容故障，完全匹配Triconex系统三重冗余（TMR）容错架构。

四、安全认证与产品优势

该产品通过IEC61508 SIL3最高工业安全等级认证，适配Class I、Division 1危险区域使用标准，可直接应用于易燃易爆、高风险工业场景。依托Triconex成熟的TMR三重冗余技术架构配套设计，具备极强的容错性、稳定性与抗干扰能力，支持在线维护、不停机检修，适配工业连续生产需求。同时产品标准化程度高、兼容性强、故障率低、使用寿命长，可长期适配严苛工业工况，大幅降低设备更换与运维成本。

五、配套设备

Triconex 9563-810不可单独使用，需成套配套Trident系列数字量输入卡件、原厂专用连接电缆、系统机架组成完整信号采集单元，适配全系列Trident架构SIS安全仪表系统，是系统数字量输入回路不可或缺的前端配套设备。

六、行业应用场景

广泛应用于各类工业高风险安全控制系统，核心覆盖紧急停车系统ESD、燃烧管理系统BMS、火气监测系统F&G、汽轮机保护系统、装置联锁保护系统，适配石油天然气、精细化工、煤化工、火力发电、新能源、大型制药等需要高等级安全联锁防护的工业领域，是工业安全生产、故障联锁、紧急防护的核心配套设备。

七、同系列型号区分

• 9563-810：标准16路数字量输入端子板，通用型SIS系统DI接线单元，市面应用最广泛
• 9563-820：同系列升级配置端子板，通道参数、保护逻辑适配特殊工况需求，针对性适配定制化系统方案

八、安装与维护要点

设备采用免复杂调试设计，安装完成后即可自动匹配系统信号逻辑，无需复杂程序配置。日常运维仅需定期检查端子紧固状态、熔断器完好性、通道指示灯状态，排查线路老化、电磁干扰隐患。故障时可单通道独立更换熔断器，无需整体拆卸设备，支持在线快速检修，不影响系统整体运行，运维便捷性极高。
