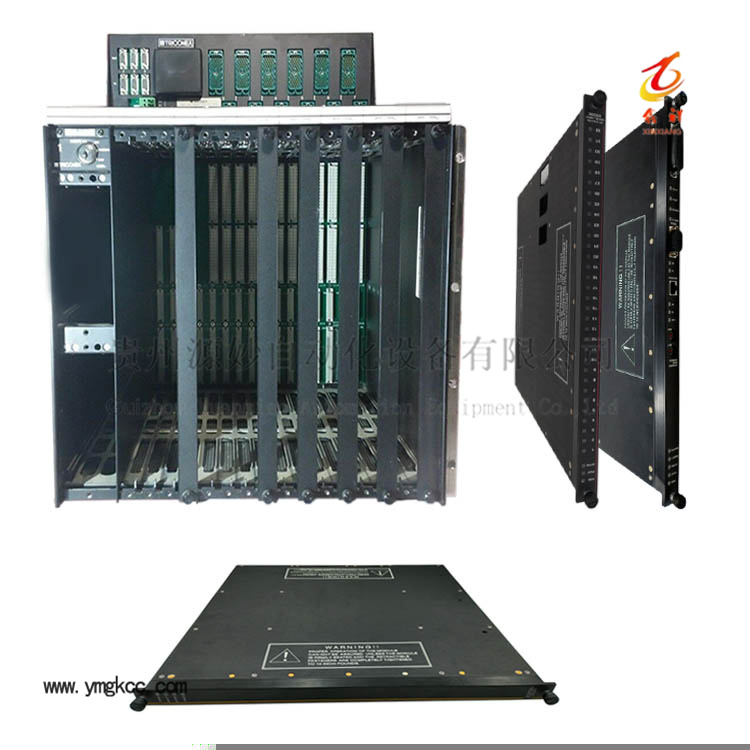

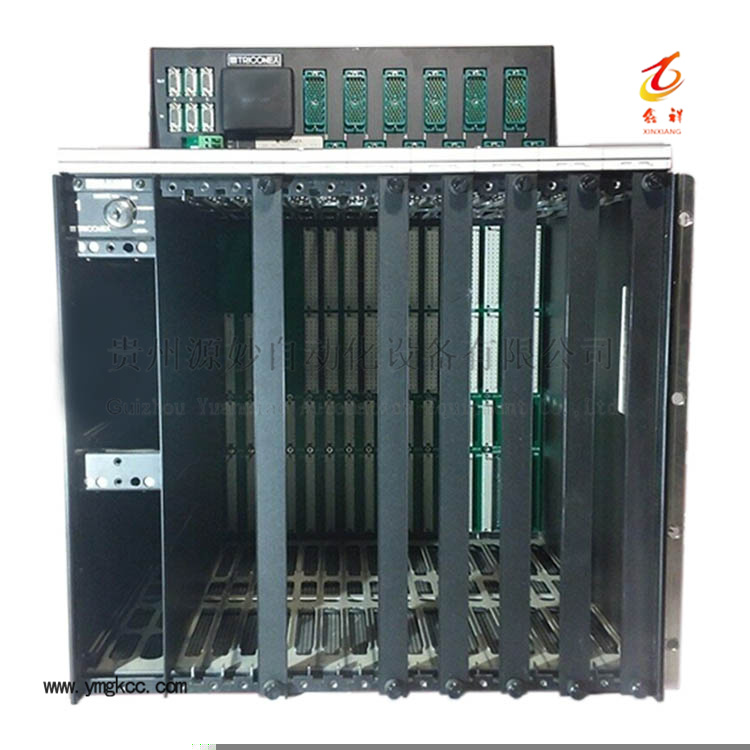

TRICONEX 8110 高密度主控机架（主机箱）
品牌：Triconex（施耐德旗下，原Invensys）
归属系统：Tricon v9‑v11 TMR三重冗余安全仪表SIS系统
产品概述
8110高密度主控机架是整套Tricon安全控制系统的物理核心基座，是控制器系统必须配置的主机架，整套SIS系统有且仅有一台8110作为主机架，负责承载整套系统的运算、供电、通讯以及本地I/O模块。机架内部集成三重化TMR背板总线，实现A/B/C三路独立信号通道，硬件层面完成三取二表决逻辑。主机架可以通过三重RS‑485扩展总线线缆连接8111本地扩展机架、8112远程光纤扩展机架来扩充系统I/O容量，整套系统最多支持15个机架组合使用，可实现大规模安全点位配置。该机架本身不具备运算能力，需要搭配主处理器、电源模块、I/O卡件、通讯模块之后，整套SIS控制器才可以投入运行。
机架槽位配置详情
‑处理器槽位：3个，用于安装三片主处理器卡件，实现TMR三重冗余运算，缺一不可。
‑电源槽位：2个，支持双冗余电源模块，单块电源即可驱动整台机架，支持在线热插拔更换。
‑I/O逻辑槽：6组I/O槽位，每组槽位可安装一块TMR I/O模块，支持配置热备用I/O模块，故障时自动切换。
‑通讯模块槽：1个COM槽位，用于安装TCM通讯模块，实现上位机、DCS、第三方设备的数据交互。
‑背板总线：三重化RS‑485 I/O扩展总线，A/B/C三通道独立，总线速率375kbps，机架顶部提供扩展总线接口，使用9000系列扩展线缆连接外部扩展机架。
‑机械防错设计：模块连接器偏移式设计，模块带硬件钥匙，防止反插、错插不同型号板卡，保护背板与模块硬件。
关键硬件特性
1. TMR三重模块化冗余三取二表决架构，满足SIL3安全完整性等级，单个通道故障不会造成系统停机，保障工艺安全连续运行。
2. 机架前面板配备钥匙开关，具备系统运行、停止、复位三种档位，可物理锁定系统操作权限，防止人为误操作。
3. 全部功能模块支持在线热插拔维护，设备不停机状态下可以更换电源、I/O卡、通讯模块，缩短现场故障处理停机时间。
4. 背板集成硬件诊断回路，配合处理器完成芯片级故障检测，故障信息可以通过软件以及模块面板LED指示灯直观展示。
5. 标准19英寸机柜6U高度机架式安装，适配工业标准控制柜，整机净重约24.5kg，运输包装重量约27kg。
6. 金属壳体，内部模块自带金属防护外壳，拔出模块时电路板不会裸露，降低现场粉尘、静电带来的硬件损坏风险。
环境与技术规格
‑工作环境温度：0℃ ~ 60℃，机架底部实测温度，不可超温长期运行。
‑存储温度：‑40℃ ~ 75℃，设备闲置存放温度范围。
‑相对湿度：5%‑95%RH，无凝露，凝露环境会造成背板短路损坏。
‑抗振动：2G，10‑150Hz；抗冲击：15G，6‑11ms，适应工业现场振动工况。
‑供电形式：机架本身无电源，需要配置冗余电源模块，支持DC24V、AC115V、AC230V多种电源模块选型。
‑安全认证：IEC61508 SIL3、FM、CSA、ATEX、CE，可用于二类危险区域工况。
配套常用硬件清单
‑主处理器：4351B、4352B、3008系列，三片必须全部配置，实现三通道冗余。
‑电源模块：8311（DC24V）、8310（AC115V）、8312（AC230V），推荐双块冗余配置。
‑通讯模块：4351B、4352B TCM通讯模块，实现以太网、串口对外通讯。
‑扩展线缆：9000系列三重扩展总线电缆，用于主机架连接8111/8112机架，本地线缆最大长度30米。
‑I/O模块：数字量输入输出、模拟量输入输出、热电阻热电偶模块，均可直接插入本机架I/O槽位。
同系列机架型号对比
| 型号 | 名称 | 核心要点 |
|---|
| 8110 | 高密度主机架 | 带处理器槽，系统唯一主机架，6组IO槽，v9‑v11主流型号 |
| 8111 | 高密度本地扩展机架 | 无处理器槽，8组IO槽，本地短距离扩展I/O点位 |
| 8112 | 远程光纤扩展机架 | 配置RXM光纤模块，光纤远距离扩展，适合现场机柜分散布局 |
| 8120E | 增强型主机架 | 高性能版本主机架，5组IO槽位，适配更高版本系统 |
| 8121 | 低密度扩展机架 | I/O槽数量少，用于点位数量不多的扩展场景 |
应用行业与场景
广泛用于石油化工、炼油、天然气管道、煤化工、火电、空分、油气开采、制药等高危工艺行业。主要承担ESD紧急停车系统、F&G火气探测消防系统、BMS锅炉燃烧管理系统、ITCC汽轮机压缩机综合保护控制系统，保障生产装置出现异常时安全联锁动作，规避重大安全事故。编程软件使用Tristation 1131，支持LD梯形图、FBD功能块、ST结构化文本等IEC61131‑3标准编程语言。
现场安装与维护注意事项
1. 8110仅作为机箱机架，本身无控制逻辑，必须配齐处理器、电源模块，系统才可以运行，不能单独上电使用。
2. 扩展机架连接必须使用原厂三重总线电缆，不可以普通双绞线替代，避免TMR三通道通讯异常。
3. 钥匙开关日常运行档位保持RUN，检修调试才切换STOP，生产运行禁止随意拨动钥匙开关。
4. 热插拔更换模块前，确认模块型号匹配槽位钥匙，禁止暴力插拔，防止背板连接器损坏。
5. 机柜内部做好防尘散热，避免高温、凝露、腐蚀性气体环境，背板受潮会直接导致整套系统故障。
重要备注：8110为机架机箱，并非处理器板卡；主机架需要搭配三片主处理器板卡（例如
4351B、3008）、冗余电源模块、I/O模块才可实现完整安全控制运算功能。整套Tricon系统最多允许15台机架混合组网，主机架有且只能配置一台8110或者
8120E，不允许系统配置多台主机架。
