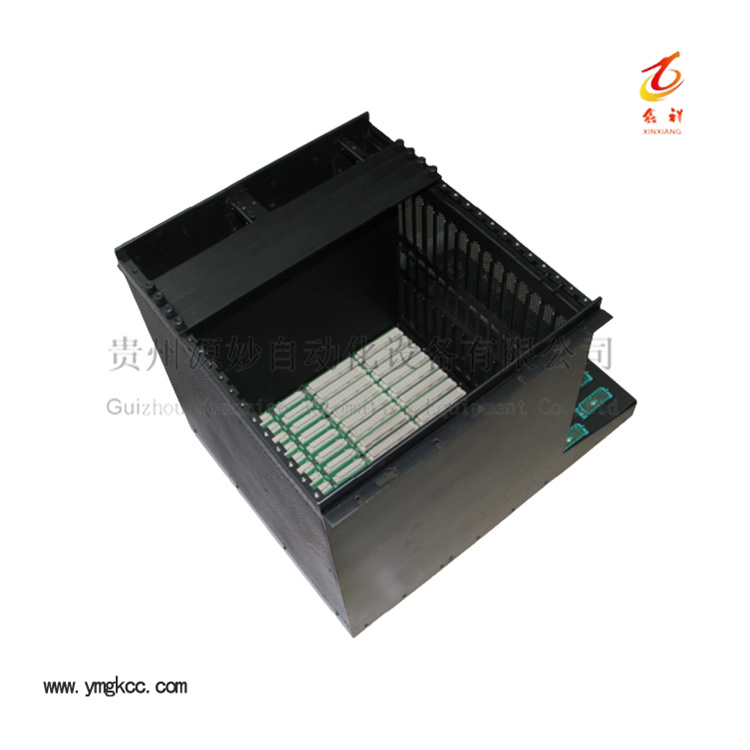

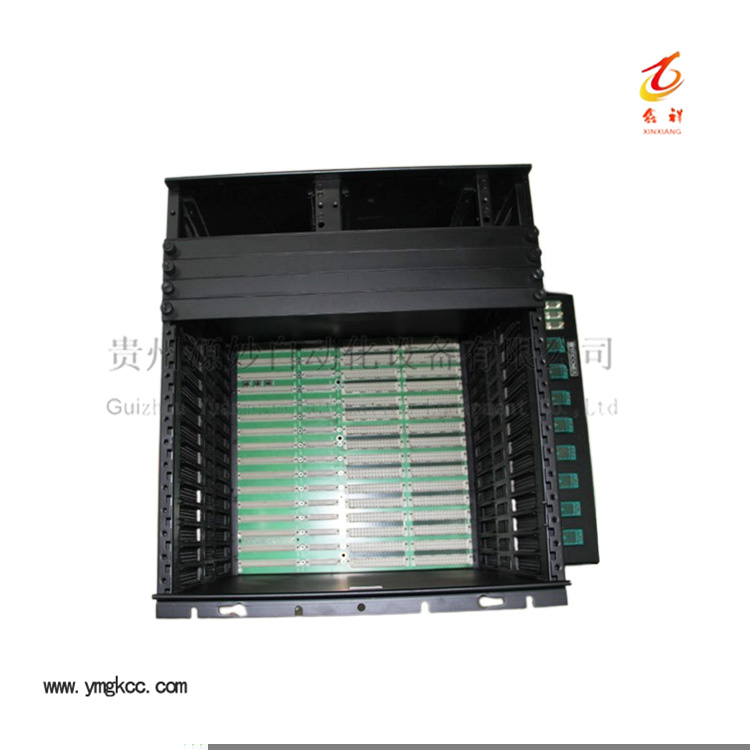

TRICONEX 8111 高密度I/O扩展机架

TRICONEX 8111是Tricon SIS安全仪表系统配套本地扩展机架，整机不搭载主处理器单元，仅用于系统I/O点位扩容，必须配合8110主机架协同工作，不能独立运行整套安全控制系统。采用TMR三模冗余背板架构，满足SIL3安全等级，广泛应用于石化、电力、油气等高危工艺安全联锁场景。

技术参数

机架型号区分说明

功能特点

• 三重冗余背板设计，A/B/C三个独立硬件通道，单通道损坏，其余双通道继续维持安全控制，避免单点故障造成安全系统失效。
• 模块防呆卡扣设计，板卡防反插，不同类型模块无法错插至错误槽位，降低现场人为安装失误风险。
• 整机集成完善硬件自诊断，背板、电源、总线链路故障均可上报，在上位软件可以查看故障位置、故障代码，方便快速定位问题。
• 支持多机架级联，一套Tricon系统最多可配置15个机架，8111扩展机架可以多台串联扩充整体I/O规模。
• 背板配置硬接线报警输出触点，电源异常、机架重大故障可以外接声光报警装置。
• 无风扇密闭机架结构，减少粉尘进入，适合化工、电厂等多粉尘工业现场长期连续运行。

应用领域

• 石油化工：炼油装置、煤化工、LNG储罐ESD紧急停车系统机柜I/O点位扩容
• 能源电力：燃气轮机、压缩机ITCC综合保护系统、锅炉BMS燃烧管理系统
• 火气系统F&G：工厂可燃气体、火焰探测安全联锁系统扩展
• 海工油气：FPSO海上平台控制室SIS安全仪表系统扩容改造
• 精细化工：反应釜防爆联锁、高危工艺安全保护系统

选型与现场安装重要注意事项

• 8111机架本身为空机架，出厂不含I/O模块与电源模块，项目采购需要单独配置电源、DI/DO/AI/AO板卡。
• 必须搭配原厂TriBus三重屏蔽扩展电缆，禁止使用普通屏蔽网线替代，否则会出现通讯丢包、联锁异常风险。
• 每一台8111机架都需要配置独立的双冗余电源模块，不可以和其它机架共用电源单元，保障三通道供电独立容错。
• 机架距离主机架超过30米，禁止继续使用8111，必须更换8112远程光纤机架。
• 系统接地严格按照SIS安全系统接地规范执行，做好机架保护接地，抑制电磁干扰。
• 备件采购时，需要核对背板硬件版本号，老版本背板与部分新版I/O模块存在兼容性限制。
• 硬件组态时，TriStation软件内需要正确添加8111机架，配置对应槽位模块型号，否则I/O通道无法正常工作。

常见故障提示

• 扩展总线通讯报错：优先检查TriBus电缆接头、接线端子，确认电缆长度不超过30米，接头无氧化松动。
• 电源告警：检查两路电源输入电压，确认两块电源模块均在位，单电源运行会持续报故障提示。
• 模块识别失败：核对模块型号、背板版本匹配，重新插拔板卡，检查背板连接器有无脏污、变形。
