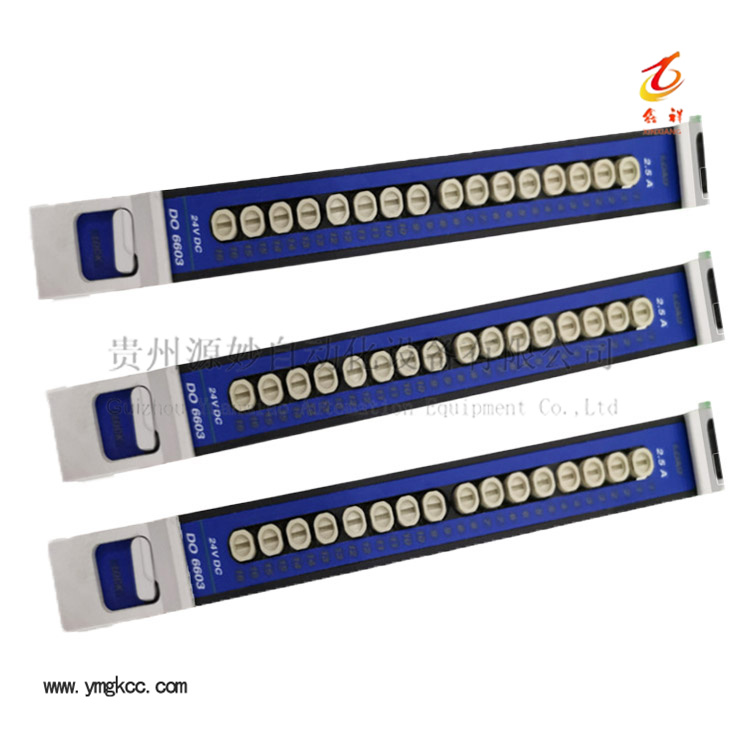

Triconex 6603 数字输出 DO 模块

产品概述

Triconex 6603为三重化冗余安全型数字输出DO模块，适配Tricon安全控制系统，主要用于向现场设备输出开关量控制信号，实现电磁阀、继电器、指示灯等现场执行器件驱动。模块具备容错诊断能力，可在单点故障条件下维持系统安全运行，广泛应用于石化、化工、电力等安全仪表SIS系统。

技术参数

功能特点

• 三重化TMR硬件架构，单通道硬件故障不会造成输出失效，保障安全回路连续工作
• 完整回路诊断，可检测现场线路短路、断线故障，故障状态上传系统
• 支持热插拔，不停机状态下完成模块更换，降低装置停机风险
• 输出驱动能力适配现场电磁阀、报警灯、小型继电器等常规现场负载
• 满足SIL3安全应用要求，用于紧急停车ESD、火气FGS等安全联锁系统

应用场景

该模块用于Tricon安全控制系统，在石油化工、煤化工、油气、电厂等行业，完成紧急停车系统ESD、火灾气体FGS系统的开关量输出控制，驱动现场执行机构完成安全联锁动作。

常见注意事项

• 模块需要搭配对应端子底座使用，接线严格按照端子定义执行
• 现场负载不可超出模块额定驱动参数，避免通道损坏
• 系统组态需要匹配6603模块硬件型号，保证通道配置一致
• 模块安装使用于Tricon标准机架，注意机架供电与接地规范

常见FAQ

Q：6603是有源输出还是无源输出？

A：6603为24VDC有源数字输出模块，直接对外输出24伏直流信号驱动现场设备。

Q：模块故障是否会造成全部通道同时失效？

A：依托TMR三重化架构，单点故障不会直接导致输出失效，系统会报出故障告警，可择机更换模块。

Q：6603是否支持热插拔？

A：支持热插拔，允许在线更换模块，无需关闭系统机架电源。
