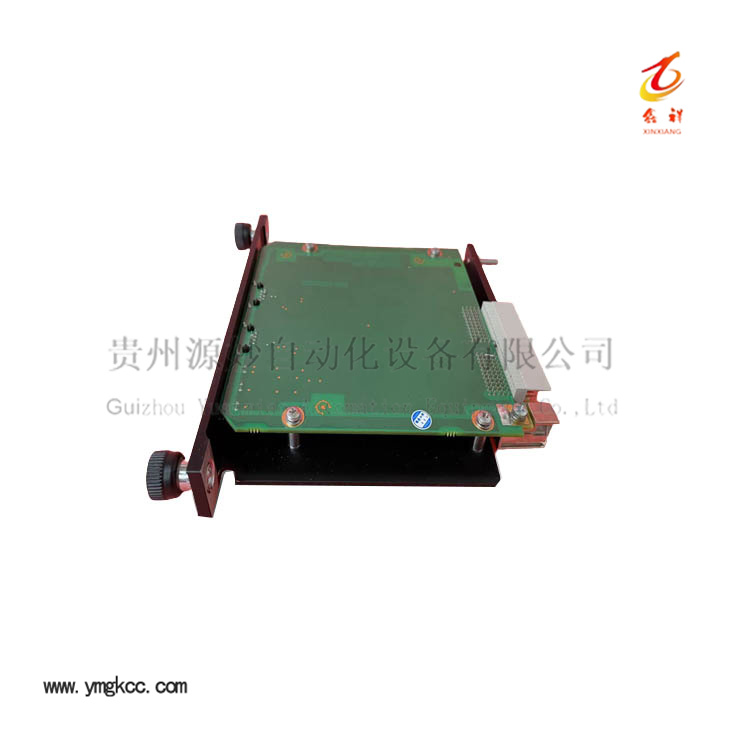

Triconex 4701X 通信处理器模块 IMSS‑4701X

产品概述

IMSS‑4701X（简称4701X）是Tricon‑CX安全仪表控制系统专用高性能通信处理器模块，是整套系统对外数据交互的核心接口单元。模块负责打通主控处理器、I/O卡件、上位监控、第三方设备之间的数据链路，承担协议解析、数据转发、时间同步、通信链路管理等工作。该模块支持双冗余部署、在线热插拔，可实现故障无扰切换，消除通信单点故障，保障安全系统数据传输连续稳定，广泛用于对通信可靠性要求严苛的工业安全控制场景。模块不可以脱离Tricon‑CX主机架独立运行，必须配合系统主处理器、电源模块、I/O卡件组成完整硬件系统后才能发挥全部通信能力。

核心功能介绍

• 实现Tricon‑CX系统与上位HMI、工程师站、监控服务器之间高速数据交互，上传过程变量、报警信息、事件记录SOE、设备诊断数据，接收下发组态与操作指令。
• 多工业协议解析转换，支持Modbus TCP等主流工业以太网协议，实现与第三方PLC、DCS、网关设备的数据互通，完成不同协议格式之间的数据转换处理。
• 机架背板总线数据交互，与主机架内部主处理器、I/O模块高速交换数据，接收现场采集信号，下发输出指令，完成系统内部的数据流转。
• 双冗余主备工作模式，两块IMSS‑4701X同时运行，主模块故障时备模块自动无缝接管全部通信业务，通信链路不会中断，不影响现场工艺运行。
• 完整硬件自诊断，持续监测模块硬件状态、以太网链路、背板总线通信状态，实时上报链路断开、端口异常、模块硬件故障等告警，便于运维人员快速定位问题。
• 支持系统时间同步功能，可对接外部时钟源，实现整套安全控制系统各模块时间对齐，保证事件顺序记录SOE时间戳准确可靠。
• 支持机架热插拔维护，系统不停机的条件下完成模块拆装更换，维修维护不会造成工艺停机，降低现场停机损失。

• 具备基础网络安全机制，固件完整性校验，适配Tricon‑CX安全网络架构，提升工业网络环境下运行安全性。

硬件接口与面板指示灯说明

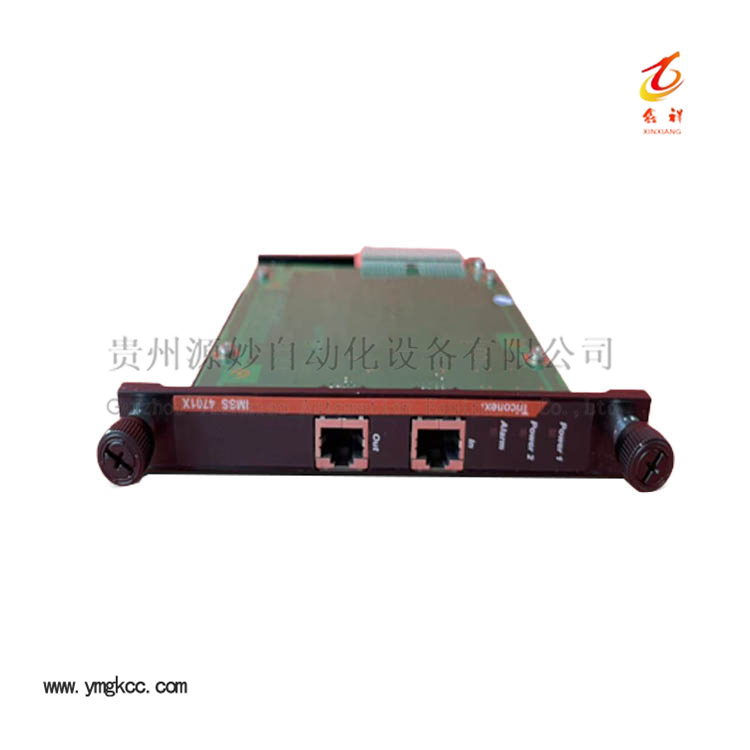

IMSS‑4701X前面板配置双千兆以太网电口，为10/100/1000Mbps自适应网口，用于对外网络通信；背板侧通过机架专用高速总线接口，与主机架背板连接，完成系统内部高速数据交互与背板取电。面板集成多组状态LED指示灯，直观反馈模块运行状态：

• 运行状态灯：常亮代表模块硬件正常、固件加载完成；熄灭代表模块未上电或者硬件损坏；闪烁代表固件正在加载或者版本升级过程。
• 故障告警灯：红灯点亮，代表模块自身硬件故障、背板总线通信异常；熄灭代表模块无故障。
• 网口状态灯：对应每个以太网端口，灯亮代表网线物理链路接通，闪烁代表端口正在收发数据；熄灭代表网线断开、对端设备未上电。
• 总线通信灯：指示与机架背板总线通信状态，常亮代表背板通信正常；闪烁代表单路总线异常；熄灭代表背板总线完全断开，模块与主控失联。

详细技术参数

典型应用场景

IMSS‑4701X模块面向流程工业安全控制领域，作为Tricon‑CX系统通信中枢，广泛部署于石油天然气、化工、煤化工、电力、油气储运等行业安全仪表系统当中。

• 紧急停车系统ESD：实现安全系统与DCS上位操作站之间双向数据交互，把联锁状态、报警、SOE事件上传操作画面，接收操作人员的复位、旁路操作指令。
• 火气F&G系统：上传火灾、气体检测报警信号，对接第三方消防监控平台。
• 汽轮机、压缩机机组保护系统，完成机组保护系统与上位监控平台的数据对接。
• 工厂成套装置安全联锁，实现Tricon‑CX安全系统与其他第三方自动化设备之间协议对接与数据交换。

安装组态与冗余配置要点

1、硬件安装：模块插入Tricon‑CX机架指定通信插槽，对准导轨平稳推入，拧紧面板两侧锁紧螺丝，保证背板连接器完全接触到位。冗余配置时，两块IMSS‑4701X分别插入系统规定的一对冗余槽位，不可随意混用普通槽位。

2、网络接线：根据项目规划，将以太网网线连接模块网口，网线做好屏蔽接地，工业现场建议使用工业屏蔽网线，减少电磁干扰带来通信抖动。

3、软件组态：在Tricon‑CX工程软件中添加IMSS‑4701X硬件条目，配置IP地址、通信协议参数、冗余模式，完成硬件下装，模块识别配置后进入正常工作状态。双冗余模式下系统自动完成主备仲裁，无需人工手动切换。

4、热插拔维护：在线更换模块时，松开面板锁扣，平稳拔出故障模块；新模块对准插槽推入到位，锁紧螺丝，系统自动识别模块，冗余模式下业务不会中断。禁止在机柜盖板打开、强电磁干扰环境下插拔卡件。

故障分析与处理

现象1：模块故障红灯常亮
排查：确认机架电源输出正常；重新拔插模块确认背板接触；查看工程软件诊断信息，判断是硬件损坏还是固件版本不匹配；固件版本不兼容需要重新下载匹配固件。

现象2：网口灯不亮，上位无法通信
排查：检查网线、水晶头、交换机端口；核对模块IP地址，确认网络网段互通；查看防火墙、交换机端口配置；确认工程软件内硬件配置和实际安装模块型号保持一致。

现象3：单块冗余模块频繁报通信告警
排查：检查机架背板插槽是否积灰；确认两块模块固件版本完全一致；检查冗余槽位是否配置正确，不能将冗余模块放在普通插槽。

现象4：热插拔之后模块无法上线
排查：确认模块完全推到底锁紧；等待固件自动加载完成，加载阶段指示灯会闪烁，需要等待数十秒完成初始化。

常见问题FAQ

Q：IMSS‑4701X能不能单独拿出来直接通电使用？
A：不可以。该模块没有独立供电和运行能力，必须安装在Tricon‑CX配套机架，和主处理器、电源配合，经过工程软件组态下装之后，才可以正常工作。

Q：单模块运行和双冗余运行差别是什么？
A：单模块可以实现全部通信功能，但是存在通信单点故障风险；双1+1冗余配置，一块通信处理器发生硬件故障，另一块自动接管全部通信任务，不会中断系统和上位之间的数据，适合安全等级高的生产装置。

Q：IMSS‑4701X可以直接接入现场仪表信号吗？
A：不能。该模块是通信处理器，没有模拟量、开关量输入输出通道；现场仪表信号需要接入对应I/O模块，IMSS‑4701X只负责数据转发对外通信。

Q：不同固件版本的两块4701X可以组成冗余对吗？
A：不建议。冗余配对的IMSS‑4701X固件版本必须保持一致，版本不一致会出现主备切换异常、通信不稳定等隐患。

Q：模块热插拔会不会影响安全系统逻辑运行？
A：冗余配置场景下，在线更换其中一块IMSS‑4701X，不会影响系统逻辑运算与现场输出；单模块配置时，拔出模块会直接造成对外通信中断，但系统内部控制逻辑依旧正常运行。
