Triconex 4200（RXM）远程光纤扩展模块

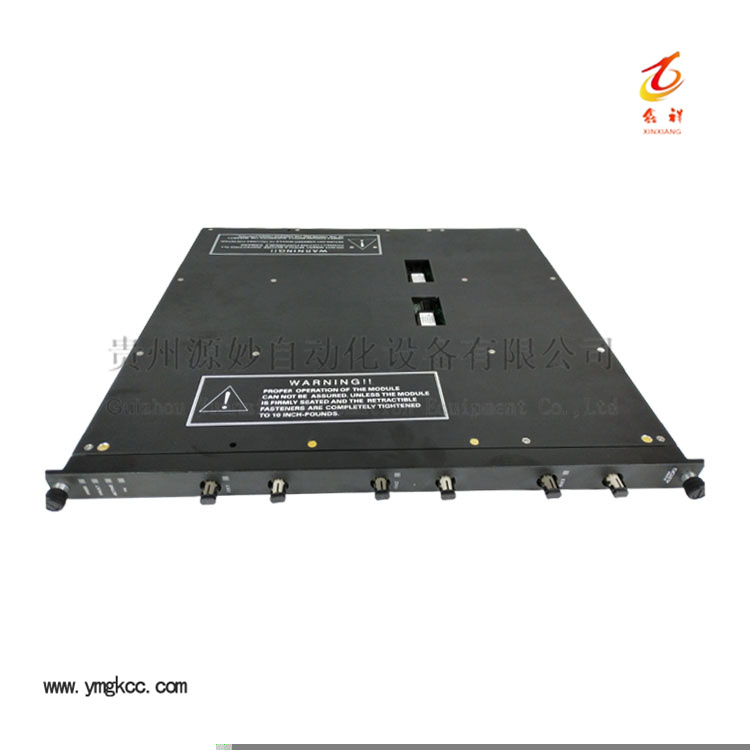

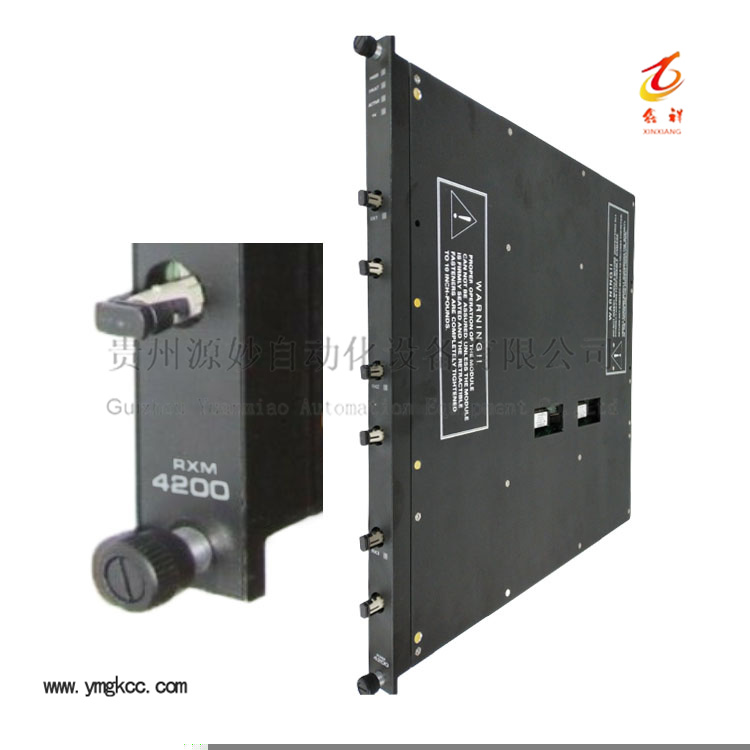

TRICONEX 4200 RXM 远程光纤扩展模块

一、产品概述

TRICONEX 4200 RXM远程光纤扩展模块属于Tricon TMR三重冗余SIS安全系统专用硬件单元，不属于I/O采集卡件，核心作用是通过光纤介质实现主机架与远程I/O机架之间远距离信号互联。

在大型化工、油气项目现场，部分现场仪表距离中控机柜室距离较远，直接铺设铜质并行电缆会面临信号衰减、电磁干扰、地环路等诸多问题。4200 RXM借助光纤传输，将本地控制器总线信号转换为光信号进行远距离传输，完成主机架和远程扩展机架的数据交互，拓展Tricon系统I/O部署范围。

模块遵循TMR三重冗余硬件架构，满足SIL3安全应用等级，光纤链路具备极强抗电磁干扰能力，适合强电磁环境厂区使用，支持不停机热插拔维护，降低装置停机风险。

二、核心功能特点

• 实现Tricon主机架与远程I/O机架之间光纤总线扩展，延长系统I/O部署距离
• 光信号传输，隔绝电磁干扰、地环路影响，适配工厂变频器、大功率电机等强干扰工况
• TMR三重冗余设计，三取二容错，单一路传输链路故障不会造成整套远程I/O通讯中断
• 完善硬件自诊断，实时监测光纤链路状态、光信号强度、模块硬件故障，故障状态指示灯直观告警
• 支持在线热插拔维护，无需停止SIS安全系统即可更换故障模块
• 配合对应TXM发射模块成对使用，构建完整远程光纤扩展链路

三、详细技术参数

四、应用场景

4200 RXM远程光纤扩展模块广泛用于石油化工、油气长输、煤化工、电厂SIS安全仪表系统。针对现场I/O点位分散、仪表区域距离中控机柜较远的项目，搭建远程I/O机架。通过光纤把分散现场I/O信号传回中控主机架，规避长距离铜缆带来的干扰问题，实现现场就地布置I/O机架，节省电缆敷设成本。

五、模块配对与机架兼容

4200 RXM为接收端模块，安装于远程I/O机架；4201 TXM为发射端模块，安装在Tricon主机架，二者必须成对配置使用。适配Tricon系列标准机架，组态时需要在TriStation软件中配置远程机架拓扑，识别远程机架I/O卡件。光纤链路需要做好防护，避免弯折过度造成光损耗过高。

六、常见故障现象

• FAULT灯亮起：光纤接头脏污、光纤弯折损伤、光功率衰减超标、配对模块故障
• 远程机架全部I/O失联：检查光纤链路完整性，核对RXM与TXM配对是否正确
• 单冗余通道故障：TMR架构保证系统继续运行，可在线更换故障模块

七、选型使用注意事项

选型务必区分RXM接收模块与TXM发射模块，二者不能互换使用。计算传输距离时匹配对应规格多模光纤，超出最大传输距离会导致通讯不稳定。固件版本需要和Tricon主控系统版本兼容。光纤接头做好防尘保护，灰尘会直接降低光信号质量。远程机架I/O卡件型号、数量需要在软件内完整组态。
