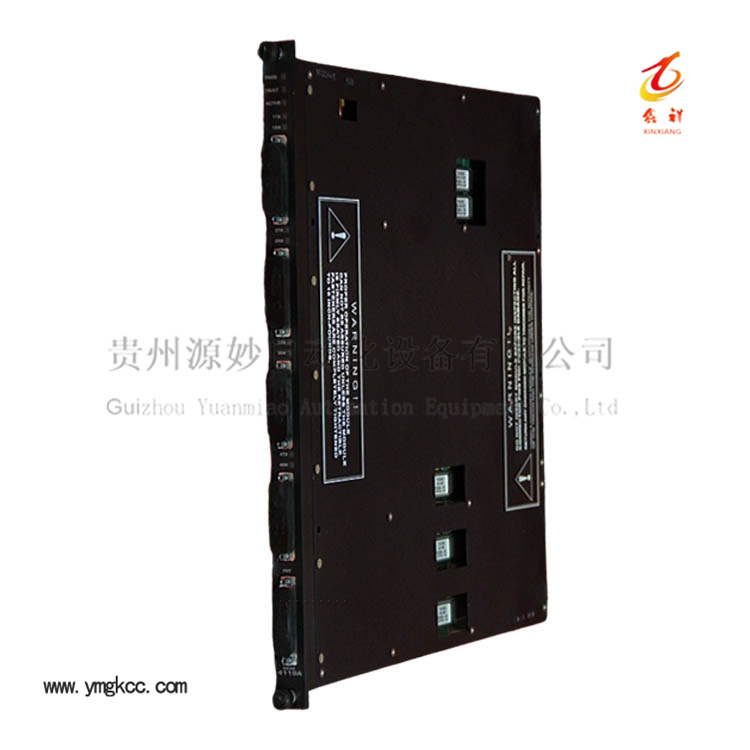

Triconex 4119（4119A）EICM 增强智能通信模块

TRICONEX 4119（4119A）EICM 增强智能通信模块

一、产品概述

TRICONEX 4119（4119A）EICM是Tricon TMR三重冗余安全系统的隔离串行通信模块，不属于I/O采集卡件，专门实现Tricon系统对外串口通信，支持Modbus RTU/ASCII、TriStation调试协议以及打印机接口功能，大量应用在石化、油气行业SIS安全仪表系统。市面流通的实物绝大多数为升级版本4119A。

模块适配Tricon 8110、8111等V9/V10系列机架，占用主机架插槽使用，硬件支持热插拔，可在线完成故障模块更换维护，单机架最多可安装2块4119A通信模块。相比4118 EICM，4119A扩充通信端口，增加一路隔离Centronics打印机并行接口，多设备并发对接能力更强。

4119A独立完成数据打包、协议转换、报文收发，不占用主控处理器运算资源，通信链路故障不会影响SIS安全逻辑运算。遵循TMR三重冗余硬件架构，具备TÜV SIL3安全认证，满足石油化工等高风险生产装置安全应用标准。模块现场侧与系统总线之间具备500VDC电气隔离，有效抑制地环路干扰。

二、核心功能特点

• 作为通信网关，实现Tricon控制器与DCS、第三方PLC双向Modbus RTU通讯交互
• 支持TriStation1131软件串口调试、程序下载，配套打印协议可外接并行口打印机、事件记录仪
• 4路电气隔离串行串口，每路可配置RS‑232、RS‑422、RS‑485；额外1路隔离Centronics打印机并口
• 500VDC端口隔离，隔离现场侧与Tricon系统总线，抵御工业现场地环路干扰
• TMR三重冗余三取二容错架构，单通道硬件故障不中断通信业务运行
• 板载PASS、FAULT状态指示灯，每一路串口配备TX/RX收发状态灯，直观查看通信工作状态

• 支持热插拔，不停机在线更换模块，降低装置停车带来的生产损失

三、技术参数

四、Modbus支持说明

Modbus支持功能码：01/02/03/04/05/06/07/08/15/16。控制器内部Tricon变量必须配置Alias别名，才能够被Modbus主站读取访问，组态阶段需要注意该配置项。

五、应用场景

4119A EICM多用于化工、炼化、油气、电厂ESD紧急停车SIS安全仪表系统。用于对接第三方DCS、PLC完成Modbus RTU通讯；支持TriStation1131软件串口调试下载程序；可连接并行口事件记录仪或者打印机；实现Tricon系统向外部系统上传SIS联锁、报警以及工艺变量数据。并行接口可以适配部分老款外设，兼顾老旧设备改造项目使用需求。

六、型号区分，避免混淆

Triconex通信模块以及IO卡件型号繁多，现场选型务必区分硬件定位，防止型号误用：

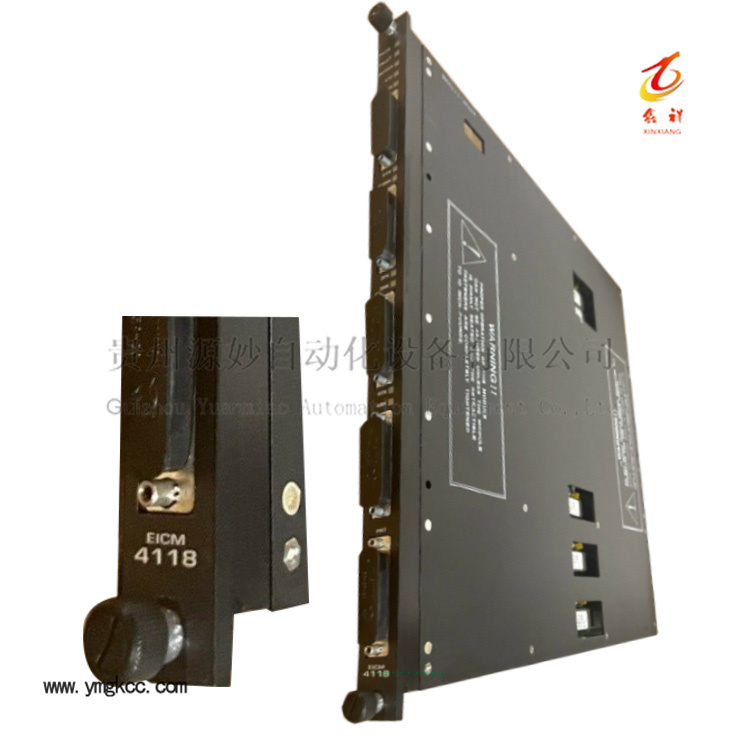

• 4118：基础版EICM增强智能通信模块，串口规格较少
• 4119A：4118升级款，4路串口外加并行打印机接口，外设兼容能力更强
• 4351B TCM：新一代以太网通信模块，EICM系列替代产品，采用网络通信方案
• 注意区分：4119属于通信卡，不要和3500系列、Tricon IO卡件（3503、3511等输入输出卡混淆）

七、常见故障现象

• FAULT灯点亮：一般为端口外部短路、接地干扰、端口隔离电路损坏
• Modbus通讯不通：排查Alias别名配置、串口模式跳线、两端波特率参数是否匹配
• 单通道故障发生后，依托TMR架构系统依旧可以继续运行，支持在线更换模块完成修复

八、使用与选型注意事项

4119A固件版本需要与Tricon主控版本匹配兼容，适配Tricon V9/V10机架。并行Centronics接口属于专用接口，普通Modbus项目不会用到，选型要确认现场外设是否需要该接口。通信故障只影响数据上传，SIS联锁逻辑不受干扰。作为存量备件，采购替换时核对端口数量、固件版本以及机架插槽兼容性。
