Tricon 三重冗余SIS安全仪表系统：架构、原理、型号与行业应用

对于石化、油气、电力等高风险行业而言，生产安全不是锦上添花，而是底线。一套设计完善的安全仪表系统，是防止灾难性事故的最后一道防线。

在众多SIS解决方案中，施耐德电气旗下的Triconex系统凭借其三重模块冗余架构，成为全球过程安全领域的标杆。全球已有超过80个国家、14,300多套Triconex系统在运行，累计拥有超过6.5亿小时的无故障运营纪录。以下为行业同仁系统梳理Tricon TMR架构的核心设计逻辑、关键技术特性与主流型号体系。

一、什么是SIS？为什么需要独立的安全系统？

安全仪表系统是一种独立于生产过程控制系统（如DCS）的安全联锁保护系统。它的职责是：实时监测装置运行状态，当工艺参数超出安全阈值时，自动触发联锁动作或紧急停车，避免事故扩大。

SIS与常规控制系统的核心区别在于：控制系统追求“过程稳定”，SIS追求“故障安全”。两者独立运行，互不干扰——这正是IEC 61508和IEC 61511功能安全标准的核心要求。

二、TMR架构：Triconex的技术基石

Triconex系统采用三重模块冗余架构，这也是其区别于其他SIS平台的最关键特征。

三路独立，三取二表决

TMR架构将三路相互隔离、并行的控制系统集成在一个系统中。具体工作原理如下：

输入侧：现场传感器信号进入输入模块后，被分成三路隔离通道，分别传送至三个独立的主处理器。每个主处理器独立读取数据、执行控制程序。

处理侧：三个主处理器通过专用的高速总线进行通讯和同步。每个扫描周期，处理器之间互相交换数据，并按三取二表决机制对输入数据进行对比——只要至少两个处理器的数据一致，系统便采纳该结果，并自动修正偏差数据。

输出侧：三个处理器各自将输出指令送至输出模块，输出模块再次进行表决/选择，确认无误后才向现场执行机构发出信号。

这套设计的直接效果是：单一硬件故障或瞬态干扰，不会导致系统误停车或拒动作。一个通道出错，其余两个通道将其覆盖，系统继续正常运行。

在线维护不停机

TMR架构的另一重要价值在于支持在线维护。主处理器卡件、I/O卡件均可在线更换，无需停车。控制程序亦可在线修改和下载。对于连续生产装置而言，这意味着维修窗口不再受限于停工周期，可以在生产运行中完成模块更换和逻辑调整。

三、核心硬件与认证等级

主处理器架构

Tricon系统的运算核心是主处理器模块，每个系统必须安装3块，执行三取二表决。以下是各代主流型号：

以经典的Tricon 3008为例，它采用飞思卡尔PowerPC架构的MPC860EN微控制器，运行ETSX固件。较新版本如3009X则采用更高主频的双核处理器。

不同版本的主处理器支持固件在线升级（3008及以上型号可通过前面板以太网口进行），而老版本需通过EPROM更换，这一点在采购备件时需特别注意。

安全认证

Triconex系统通过了以下关键认证：

NRC在2012年对Tricon V10控制器出具的安全评估报告中，覆盖范围涵盖硬件（机箱、电源、MP、通信模块、I/O模块）和软件全栈。

四、系统组成与核心模块型号

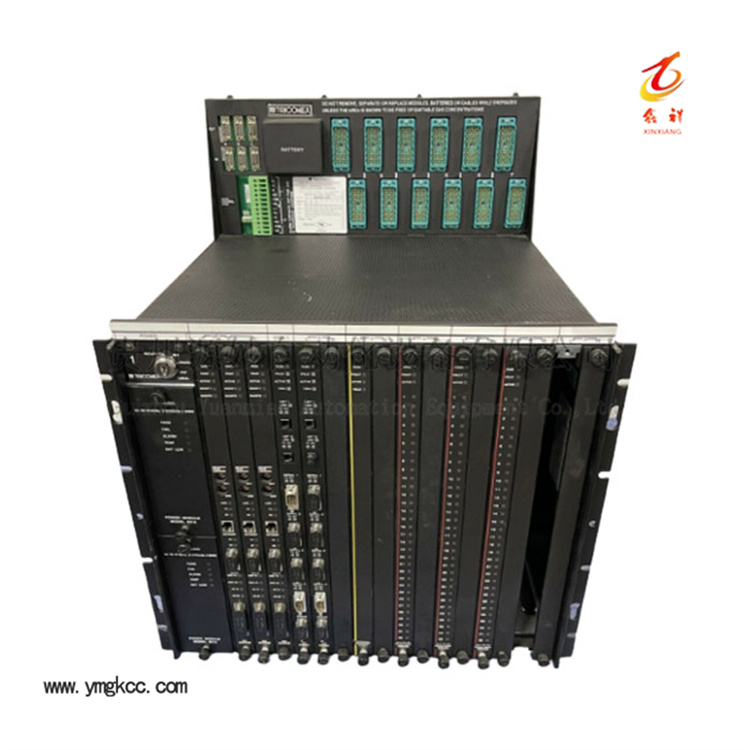

一套完整的Tricon系统包含主机架、I/O扩展机架、通信模块、工程师站及各类I/O卡件。

通信模块

通信模块负责Tricon系统与DCS、HMI、第三方PLC的数据交互。

选型注意：4118（隔离型）与4108（非隔离型）在电磁干扰环境下的表现差异显著。4118在高EMI场景（压缩机站、FCC装置）中更为可靠，但两者不可盲目互换，需核对机架配置。4119A作为新一代EICM，增加了并行端口，协议支持更广，但在老系统中需确认固件匹配。

I/O模块

I/O模块分为数字量输入、数字量输出、模拟量输入等类型，均支持TMR架构。

数字量输入模块（DI）

数字量输出模块（DO）

模拟量输入模块（AI）

• 3723X：模拟量输入模块（AIH）

• 3721C：模拟量输入模块

智能混合I/O模块

• SMIO-01C：16通道智能混合I/O，每通道可软件配置为DI或DO，支持TMR架构，SIL 3认证，-30℃至+70℃宽温工作，支持热插拔。在需要灵活配置I/O类型的场景下价值尤为突出。

机架与电源模块

其他常用型号

以下型号在备件市场中较为常见：

• 安全管理模块：4400、4409

• 高速通道接口模块：4508

• 其他处理器/模块：3002、3101、3201、3301、3351、3401

• 通用备件：2101、2481、2381、3381、8111、T8231、T8461

系统最大支持15个扩展机架、90块I/O卡，单控制器I/O处理能力达2880点。

五、应用行业

Triconex系统广泛应用于以下场景：

六、采购与维护提示

对从事备件采购和设备维护的同行，以下几点值得留意：

1. 停产型号的替代问题：施耐德已停产3004、3005、4108、4118等早期型号，大量在用装置仍依赖这些模块运行。采购时务必确认货源为原厂密封封装，确保可追溯性，避免二手拆机件或翻新件。

2. 不同MP版本的兼容性：3006/3007采用National Semiconductor处理器，3008采用PowerPC架构，3009为双核——固件和程序兼容性需逐一核实。同一型号的不同版本（如3008-V10.5）与系统固件版本存在依赖关系，采购前需核实目标系统的Tricon版本号。

3. 隔离与非隔离型号的区别：以EICM通信模块为例，4118（隔离型）与4108（非隔离型）在不同电磁环境下的表现截然不同，切勿仅按价格选择。
