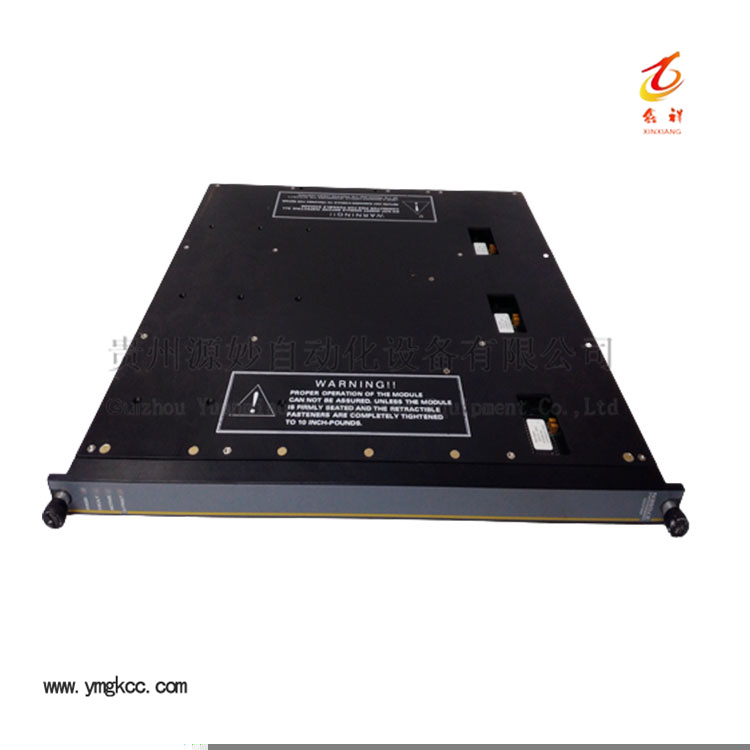

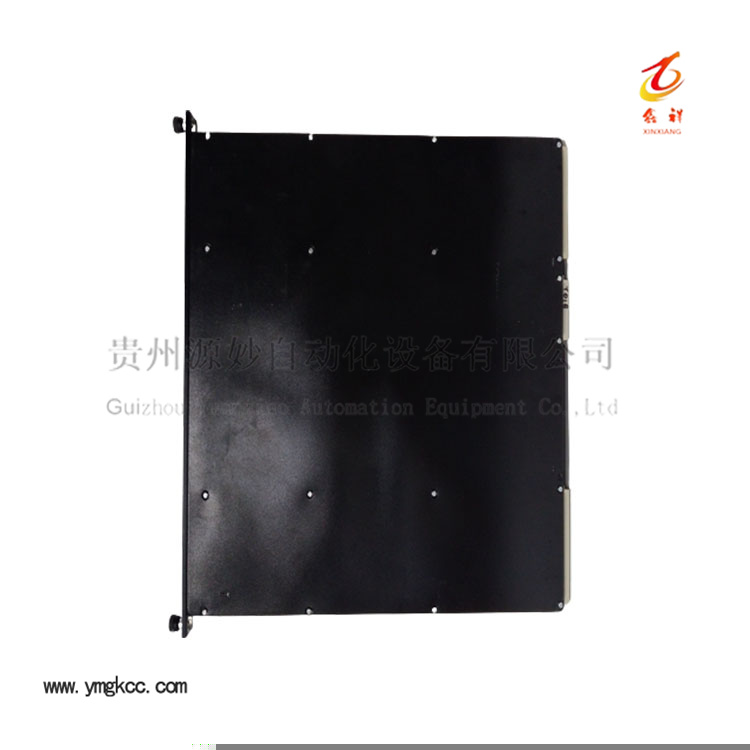

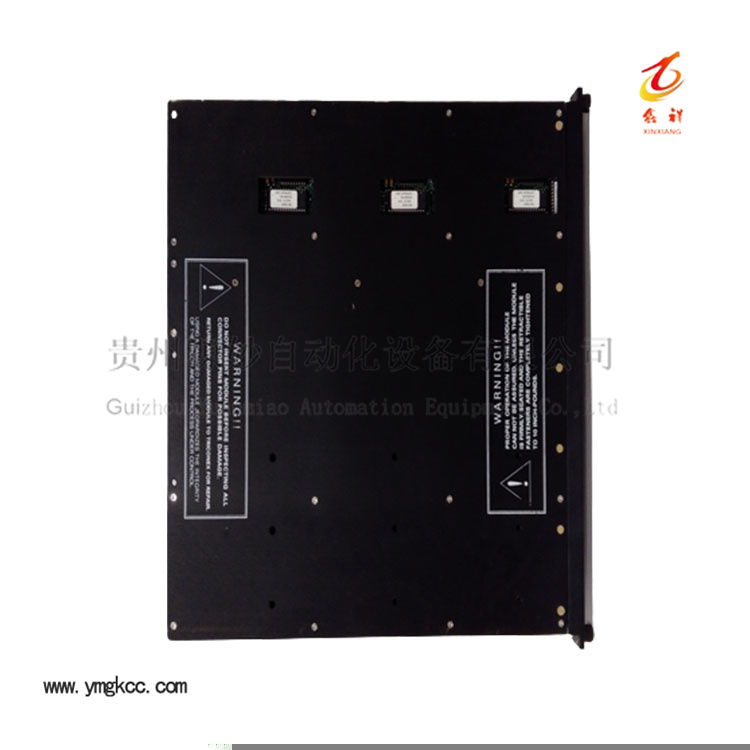

Triconex 3708EN 热电阻输入模块
一、产品概述
Triconex 3708EN 是一款面向安全关键应用的热电阻（RTD）输入模块，采用 TMR 三重模块冗余架构，专为工业过程温度安全监测而设计。
该模块支持 PT100、Cu50 等多种主流热电阻传感器，兼容二线制、三线制、四线制接线方式，可直接接入现场温度测点，省去额外变送器环节。
Triconex 3708EN 通过 IEC 61508 SIL 3 功能安全认证，广泛应用于安全仪表系统中的温度联锁与保护回路，是石油化工、核电、油气等高危行业温度采集的可靠选择。
二、技术参数
| 参数项目 | 技术规格 |
|---|
| 产品型号 | 3708EN |
| 产品类型 | TMR 热电阻（RTD）输入模块 |
| 输入通道数 | 16 路差分输入 |
| 支持热电阻类型 | PT100、PT200、PT500、PT1000、Cu50、Cu100、Ni100、Ni120 |
| 接线方式 | 二线制 / 三线制 / 四线制 |
| 测温范围 | -200°C 至 +850°C（随传感器类型不同而异） |
| 测量精度 | ±0.1% 满量程（典型值） |
| 分辨率 | 16 位 |
| 输入更新速率 | 50 ms |
| 通道间隔离 | 支持，通道间电气隔离 |
| 共模抑制比 | ≥ 90 dB @ 50/60 Hz |
| 常态抑制比 | ≥ 60 dB @ 50/60 Hz |
| 冗余架构 | TMR 三重模块冗余 |
| 热插拔 | 支持带电插拔 |
| 机械键控 | 支持，防止错装 |
| 系统兼容性 | Tricon v9.6 及以上 / v10.x 系统 |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 安全认证 | IEC 61508 SIL 3、CE、UL、ATEX |
| 模块净重 | 约 3.5kg |
| 现场连接 | 配合外部终端面板（ETP） |
三、核心优势
- TMR 三重冗余设计：三路独立测量电路并行工作，中值选择算法输出有效数据，单路故障不影响系统运行。
- 多类型 RTD 兼容：支持铂电阻、铜电阻、镍电阻等多种热电阻传感器，适配不同温度区间与现场条件。
- 通道间电气隔离：每通道独立隔离，有效抑制地电位差与共模干扰，保证微弱电阻信号测量精度。
- 多接线方式支持：兼容二线制、三线制、四线制连接，可根据现场布线条件灵活选择，兼顾成本与精度。
- SIL 3 安全等级：通过 IEC 61508 功能安全认证，满足高危行业安全完整性等级要求。
- 在线诊断与热插拔：逐通道持续自检，故障自动隔离上报；支持带电更换，维护无需停机。
四、应用领域
Triconex 3708EN 模块以其高可靠性与安全级温度采集能力，在以下工业场景中广泛应用：
- 石油化工：反应釜温度监测、加热炉炉温联锁、储罐温度高限报警与紧急切断。
- 炼油行业：常减压装置、催化裂化装置关键测点温度采集与安全联锁保护。
- 核电工业：核电厂常规岛及辅助系统温度监测，满足核级安全设备配套要求。
- 油气输送：长输管道泵站、加热炉的温度监测与超温保护联锁。
- 海洋平台：海上油气生产平台工艺管线、压缩机机组温度安全监测。
- 化工与精细化工：聚合反应、精馏塔等关键工艺温度点采集与安全联锁。
- 电力行业：火力发电厂汽轮机轴承温度、锅炉管壁温度监测与保护。
五、工作原理
Triconex 3708EN 基于 TMR 三重模块冗余架构，模块内部集成三路完全独立的恒流源与 A/D 转换电路。
模块向热电阻传感器输出恒定激励电流，测量电阻两端电压降，经放大、滤波与数字化处理后转换为温度值。
三路测量电路异步采样，各自将结果存入数值表，经 I/O 总线传送至对应主处理器；主处理器执行中值选择算法，剔除偏离最大的异常值，取中间值作为有效温度数据。
对于三线制和四线制连接方式，模块通过线阻补偿电路消除引线电阻带来的测量误差，确保远距离布线条件下的测量精度。
模块每 50ms 完成一次全通道扫描，并持续执行逐通道诊断；故障通道自动隔离并报警，系统降级运行仍维持安全功能。
六、同品牌温度输入模块对比
| 型号 | 输入类型 | 通道数 | 隔离 | 更新速率 | 典型应用 |
|---|
| Triconex 3706A | 热电偶 | 16 点 | 非隔离 | 50 ms | 一般温度采集，成本敏感场景 |
| Triconex 3708E | 热电偶 | 16 点 | 隔离 | 50 ms | 强干扰环境下热电偶温度采集 |
| Triconex 3708EN | 热电阻 RTD | 16 点 | 隔离 | 50 ms | 高精度 RTD 温度安全采集 |
| Triconex 3700A | 通用模拟输入 | 32 点 | 非隔离 | 较快 | 电压/电流信号通用采集 |
| Triconex 3704E | 电压模拟输入 | 64 点 | 共地 | 75 ms | 高密度大规模模拟量采集 |
Triconex 3708EN 专注于热电阻信号采集，与热电偶模块 3708E 相比，适用于中低温区间、要求更高测量精度与线性度的温度监测场景。
七、配套产品
- 外部终端面板（ETP）：RTD 信号转接端子排，支持二线制/三线制/四线制灵活接线。
- TriStation 1131 工程软件：用于模块组态、RTD 类型配置、量程设定与诊断监控。
- Tricon 主处理器模块：如 3008 / 3009 / 3708EN 配套主处理器，构成完整 TMR 控制核心。
- Tricon 电源模块：冗余供电单元，为机架内模块提供稳定直流电源。
- 通信扩展模块：如 4329 通信模块，实现与 DCS 及上位机系统的数据交互。
- PT100 热电阻传感器：现场温度测量元件，铠装/装配式可选，适配不同工艺环境。
- Tricon 机架 / 机箱：标准 10 槽或扩展机架，提供安装槽位与背板总线连接。
八、供应优势
- 常备库存：常用型号保持库存，缩短交货周期，满足紧急备件替换需求。
- 全球配送：支持 DHL、UPS、FedEx、TNT 等国际快递，覆盖中东、东南亚、独联体等主要市场。
- 技术选型支持：工控行业工程师提供 RTD 类型匹配、接线方式确认与系统兼容性咨询。
- 出货检测：模块出库前执行通电测试与通道校验，确保到达现场可直接投用。
- 灵活结算：支持 T/T 电汇等多种付款方式，适配不同地区贸易惯例。
九、技术文档备注
本页面技术参数综合公开资料整理，仅供选型参考，具体规格以随货技术文档为准。
RTD 测温范围与精度受传感器类型、接线方式、引线长度等因素影响，选型时请结合实际工况确认。
如需完整数据表、安装手册或 GSD 文件，可联系技术支持获取 PDF 格式文档。
十、常见问题 FAQ
Q1：Triconex 3708EN 支持哪些类型的热电阻传感器？
A：Triconex 3708EN 支持多种主流热电阻传感器，包括铂电阻系列（PT100、PT200、PT500、PT1000）、铜电阻系列（Cu50、Cu100）以及镍电阻系列（Ni100、Ni120），可通过工程软件选择对应类型，适配不同测温区间与现场条件。
Q2：3708EN 支持几种接线方式？各有什么区别？
A：3708EN 支持二线制、三线制、四线制三种接线方式。二线制接线最简单，但引线电阻会引入测量误差，适合短距离、精度要求不高的场合；三线制通过补偿线消除引线电阻影响，是工业现场最常用的方式；四线制精度最高，完全消除引线电阻影响，多用于实验室或高精度计量场景。
Q3：3708EN 的安全等级是多少？
A：Triconex 3708EN 通过 IEC 61508 SIL 3 功能安全认证，属于安全完整性等级 3 级设备，可直接用于安全仪表系统（SIS）中的温度安全联锁回路，满足石油化工、核电等高危行业的安全要求。
Q4：3708EN 和 3708E 有什么区别？
A：两者主要区别在于输入信号类型。3708E 是热电偶输入模块，支持 J、K、T、E 型热电偶，适用于高温测量场景；3708EN 是热电阻输入模块，支持 PT100 等 RTD 传感器，适用于中低温区间、要求更高线性度与精度的温度测量。两者均为 16 通道隔离设计，更新速率均为 50ms。
Q5：3708EN 模块支持热插拔吗？
A：支持。Triconex 3708EN 采用热插拔设计，在 TMR 系统中可在不停机状态下更换故障模块。更换期间系统自动降级为双通道运行，安全联锁功能保持正常，最大限度减少维护对生产的影响。
Q6：3708EN 通道间有隔离吗？为什么需要隔离？
A：3708EN 支持通道间电气隔离。热电阻信号为微弱电阻变化信号，现场不同测点可能存在地电位差，若无隔离容易产生共模干扰导致测量不准甚至模块损坏。通道隔离可有效抑制地环路干扰，保证测量精度与模块可靠性，尤其在强电磁干扰环境中更为重要。
Q7：3708EN 兼容哪些 Tricon 系统版本？
A：Triconex 3708EN 兼容 Tricon v9.6 及以上版本，以及 Tricon v10.x 系列系统。在升级或扩容时，建议确认当前系统固件版本与模块硬件版本的匹配性，避免出现兼容性问题。
Q8：如何判断 3708EN 模块的通道是否正常？
A：Triconex 3708EN 具备逐通道在线诊断功能。模块面板上设有状态指示灯，可直观查看模块整体运行状态；通过 TriStation 工程软件可查看每个通道的详细诊断信息，包括测量值、状态码、故障记录等。当某通道检测到开路、短路或超量程时，系统会自动上报故障并执行相应的安全策略。
