产品概述

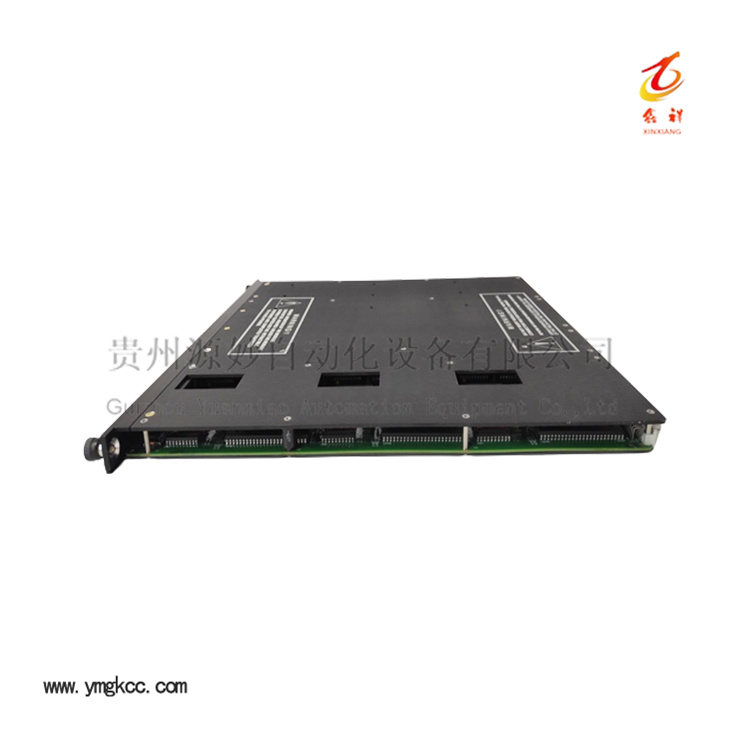

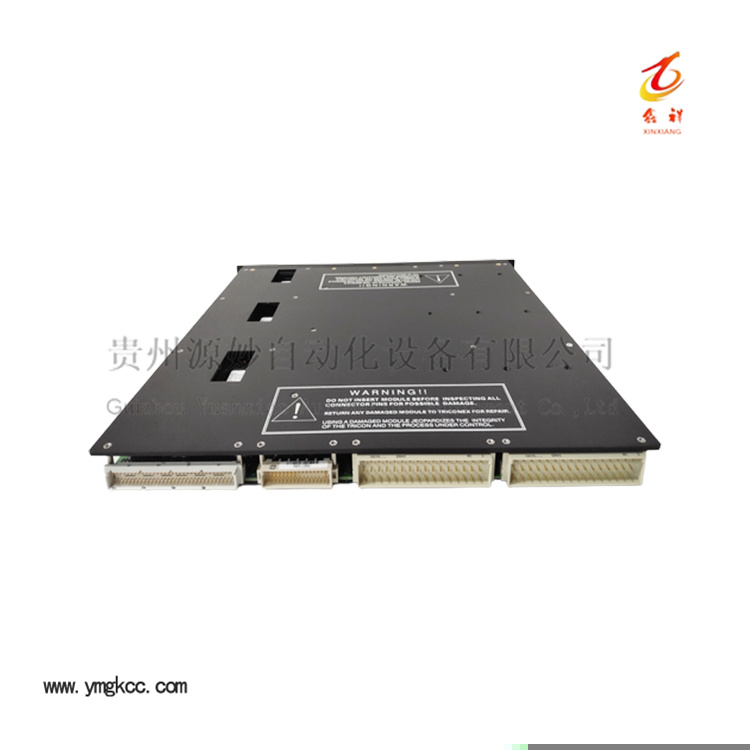

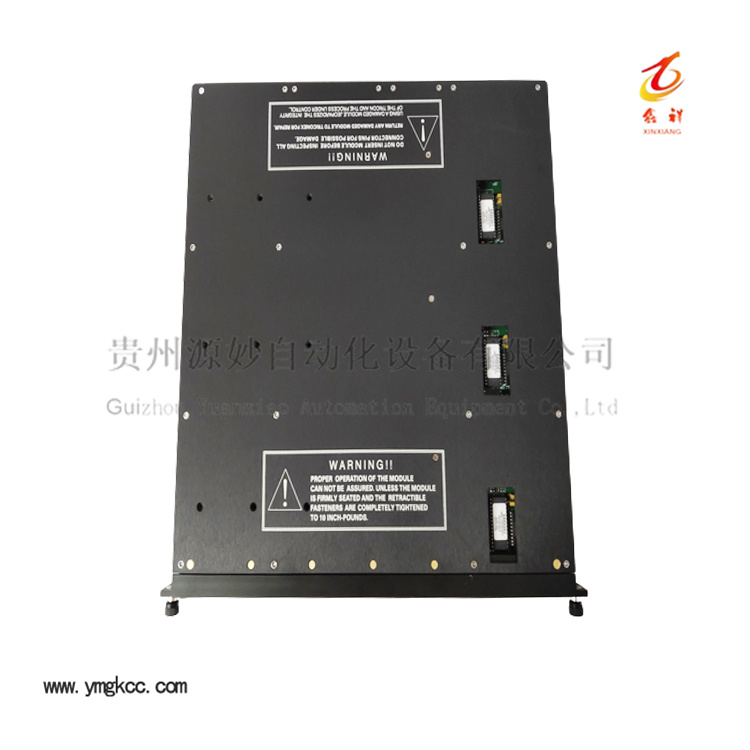

Triconex 3704E属于Tricon EX/RX安全仪表系统的高密度共地模拟输入AI模块，主打大数量模拟点位集中采集，和隔离型模块设计思路不同，模块采用公共参考地架构，在机柜内部仪表地电位统一的工况下，实现极高的通道密度，大幅减少机柜内模块占用数量，节约柜体空间与布线成本。

3704E模块集成64路共地模拟输入通道，支持0‑5V、0‑10V电压信号，外接分流电阻即可兼容0‑20mA电流信号，量程可通过TriStation组态软件灵活切换，无需硬件改动。依托TMR三重化2oo3硬件架构，三组采样链路独立完成信号转换，通过硬件表决过滤异常采样数据，满足SIL3安全等级应用要求。

模块自带通道级状态检测，能够识别信号超量程、回路异常等工况，故障信息上传控制器。支持模块本体热插拔，装置不停机状态下完成备件更换。多用于大规模工艺参数集中监测场景，是EX/RX老系统扩容改造项目常用硬件备件。

技术参数

• 产品型号：Triconex 3704E
• 模块类型：高密度共地模拟输入 AI 模块
• 输入通道：64路共地模拟输入通道
• 支持信号：0‑5V DC、0‑10V DC电压信号
• 扩展信号：外接分流电阻实现0‑20mA电流信号采集
• 系统架构：TMR三重化三取二 2oo3冗余
• 采样分辨率：12位，全量程精度小于0.25%FSR
• 通道更新速率：75ms全通道扫描更新
• 适配机架：Tricon EX/RX主机机架
• 不兼容平台：Tricon‑CX紧凑型机架
• 诊断能力：信号超量程、低量程、回路异常状态检测
• 维护特性：模块本体支持在线热插拔
• 配套配件：专用ETP端子板、配套I/O信号电缆
• 工作环境温度：0℃ ~ 60℃密闭工业机柜环境

核心特点

• 超高通道密度，单卡64个模拟采集点位，适合点位众多、地电位统一的采集场景，缩减机柜硬件数量。
• 共地式电路架构，公共参考地设计，布线简洁，适合DCS联动采集、多测点批量监测场景。
• TMR三重化完整硬件冗余，三路独立AD采样与表决运算，规避单点硬件失效带来的数据失真风险。
• 软件在线切换信号量程，无需改动硬件跳线，组态调试工作更加便捷高效。
• 外接电阻即可兼容电流型变送器，兼顾电压仪表与电流仪表的接入需求。
• 完善的通道状态自检，快速定位异常测点，缩短现场故障排查时间。
• 故障安全机制，模块硬件故障时输出安全预设值，防止联锁逻辑被异常数据干扰。

• 支持不停机热插拔运维，生产装置连续运行时直接更换模块，不影响整套安全系统运行。

工作原理

现场电压或者经过电阻转换后的电流模拟信号送入3704E模块，全部通道共享模块内部公共参考地电位，各路模拟信号同步送入三组相互独立的TMR采样支路，分别完成模数转换工作。

三组采样得到的原始数据上传控制器执行三取二表决逻辑，剔除跳变、失真的异常采样值，输出可信的工艺过程变量。模块持续监测每一路通道的输入幅值，一旦信号超出设定有效区间，就生成对应通道的诊断报警。

当模块硬件异常、内部通讯故障时，系统自动启用故障安全策略，采用安全数值参与联锁运算，规避误动作风险。需要注意，共地架构下外部现场地电位差异会直接影响采集精度，对现场接地条件有一定要求。

应用场景

• 大型石化化工装置SIS安全仪表系统，大批量电压型仪表集中采集，机柜内地电位保持一致的工况。
• 工厂成套装置辅助监控系统，大量温度、压力测点批量监测，追求节约机柜安装空间。
• 电厂辅机安全监控，机组周边接地条件良好，多测点模拟量集中采集场景。
• 油气处理厂过程监测，以电压输出传感器为主，需要大规模I/O扩容的项目。

• Tricon EX/RX存量老系统扩容改造，点位数量大，预算与机柜空间有限的备件替换项目。

采购与现场运维提示

• 3704E仅适配EX/RX系列机架，硬件总线与物理结构和CX机架不兼容，选型阶段务必核对系统硬件版本。
• 必须使用配套专用ETP端子板与I/O电缆，不可混用隔离模块的端子配件，否则会出现采集异常。
• 属于共地非隔离模块，现场各个传感器参考地电位应当尽量保持一致，避免地电位差造成测量漂移。
• 采集0‑20mA信号时，需要在外部回路配置对应规格分流电阻，模块本身不内置电流采集回路。
• 热插拔操作仅允许针对模块本体，严禁带电拔插端子板侧的现场仪表线缆以及信号连接接头。
• 备件采购确认完整型号Triconex 3704E，不能直接和3701、3703E隔离/差分模块直接互换使用。
