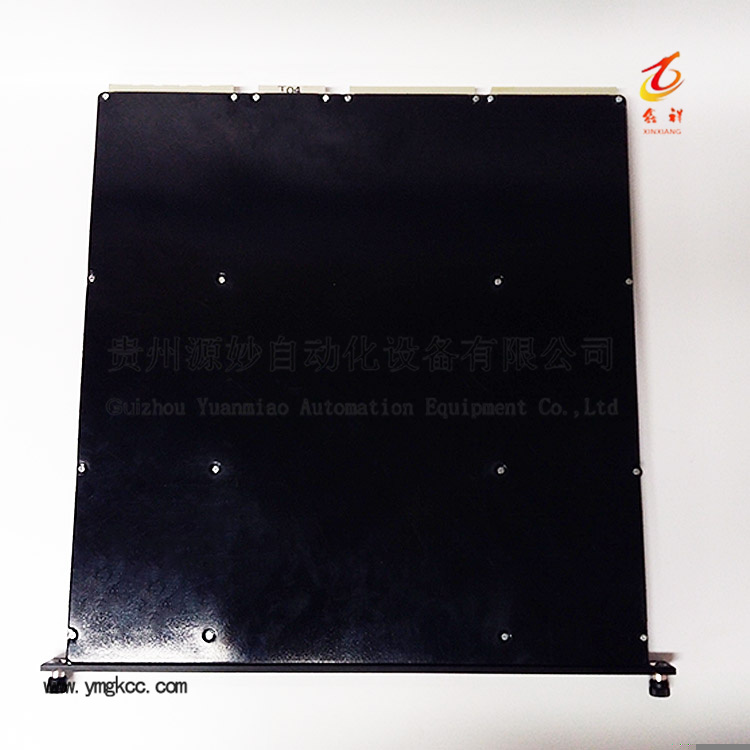

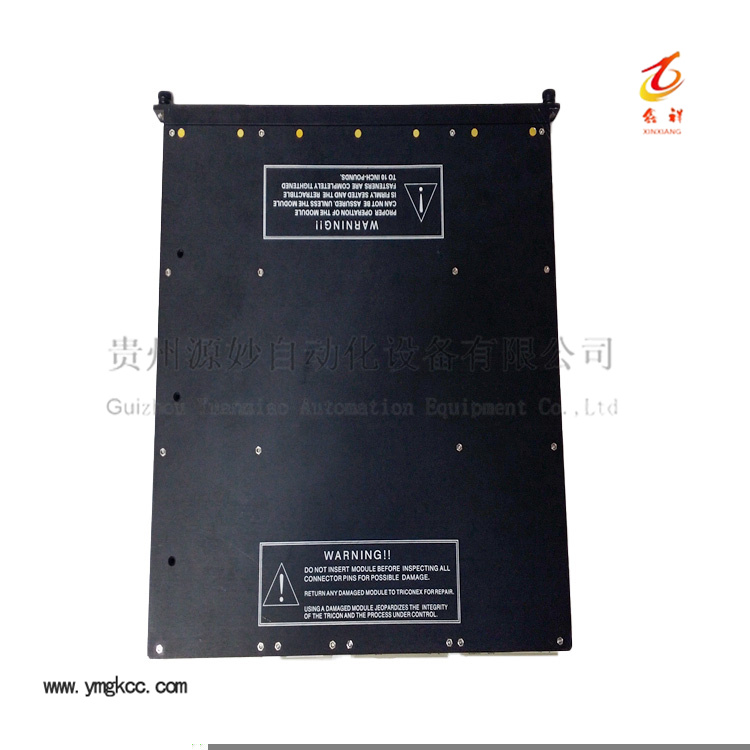

Triconex TMR 3720 隔离模拟输入模块

一、概述

Triconex TMR 3720隔离模拟输入模块是施耐德电气旗下Triconex品牌推出的核心安全采集卡件，隶属于Tricon安全仪表系统（SIS）产品家族。

该模块采用三重模块化冗余（TMR）架构设计，内置三路独立并行的信号处理通道，通过硬件表决机制实现对现场模拟信号的高可靠性采集与容错处理。

Triconex 3720模块支持64点单端模拟输入，通道间具备电气隔离能力，适用于紧急停车系统（ESD）、火灾与气体检测系统（F&G）等关键安全应用场景。

二、技术参数

三、核心优势

• 三模冗余架构：三路独立信号通道并行同步运行，单路故障不影响系统输出，有效消除单点故障风险。
• 硬件表决机制：采用2oo3表决逻辑，通过硬件表决器实时比对三路通道数据，确保输出结果的准确性与可信度。
• 高密度采集：单模块提供64点单端模拟输入，大幅提升机柜空间利用率，降低系统部署成本。
• 通道电气隔离：各输入通道间具备点隔离能力，有效抑制串扰与地环路干扰，提升信号采集稳定性。
• 快速更新速率：10ms输入更新周期，满足快速过程安全联锁的实时性要求。
• 可编程分辨率：支持12位/14位分辨率灵活配置，可根据现场工艺需求平衡精度与响应速度。
• 全面在线诊断：持续自检通道状态、信号异常及硬件故障，辅助运维人员快速定位问题。

• 宽量程保护：支持150 VDC / 115 VAC连续过压保护，有效抵御现场异常电压冲击。

四、应用领域

Triconex 3720隔离模拟输入模块凭借TMR冗余架构与高可靠性设计，广泛应用于各类高风险工业场景的安全控制系统中。

• 石油化工：催化裂化、加氢裂化、乙烯裂解等装置的安全联锁与紧急停车控制。
• 油气开采：海上平台、陆上油田的井口安全监控与管线泄漏检测。
• 电力能源：汽轮机旁路控制、锅炉安全监控、核电常规岛安全系统。
• 化工制药：反应釜温度压力安全联锁、制药工艺GMP合规监测。
• 冶金钢铁：高炉煤气安全检测、转炉煤气回收安全控制。
• 管道输送：长输管线压力监测与紧急截断阀控制。

典型系统集成包括紧急停车系统（ESD）、火灾与气体检测系统（F&G）、过程停车系统（PSD）、燃烧器管理系统（BMS）等。

五、工作原理

Triconex TMR 3720模块基于三重模块化冗余技术原理运行，核心机制包含信号分流、并行处理、硬件表决与故障诊断四大环节。

5.1 信号采集与分流

现场模拟信号进入模块后，经信号调理电路分配至三路完全独立的A/D转换通道，每路通道独立完成采样与量化处理。

5.2 三通道并行处理

三路通道以同步时钟并行运行，各自独立执行信号滤波、量程转换与线性化处理，确保通道间的物理独立性。

5.3 硬件表决输出

模块内置硬件表决器，采用2oo3（二取三）表决逻辑对三路通道数据进行实时比对，以多数一致结果作为最终输出。

5.4 在线故障诊断

系统持续监测各通道健康状态，当检测到单路通道异常时，自动标记故障并降级为2oo2表决模式，同时上报告警信息。

六、同品牌对比

Triconex 3700系列模拟输入模块包含多个型号，各型号在通道数量、隔离方式与更新速率上存在差异，用户可根据实际需求选型。

七、配套产品

• Triconex 主处理器模块：执行安全逻辑运算，是Tricon控制器的核心运算单元。
• Triconex 通信模块：实现与DCS、上位机及第三方系统的数据通信交互。
• Triconex 电源模块：为机架内各功能模块提供稳定冗余直流供电。
• Triconex 模拟输出模块：与3720输入模块配合，构成完整的模拟量信号闭环控制链路。
• Triconex 数字量输出模块：执行最终安全联锁动作，驱动现场电磁阀、接触器等执行机构。
• TriStation 1131 工程软件：用于Triconex系统的逻辑组态、程序下载与在线诊断维护。

• Triconex 机架与背板：提供模块安装槽位与内部总线连接，支持冗余配置。

八、供应优势

• 现货库存充足：常备Triconex全系列模块库存，涵盖3720等主流型号，可实现快速发货。
• 品质检测严格：所有出库模块均经过通电测试与功能验证，确保交付产品运行稳定。
• 全球物流配送：支持国际快递与空运出口，覆盖中东、东南亚、南美等海外市场。
• 售后保障完善：提供质保期内免费更换服务，降低客户运维风险与采购成本。
• 停产备件供应：针对已停产型号提供替代方案与兼容模块推荐，保障老旧系统持续运行。

九、常见问题

Q1：Triconex 3720模块支持哪些输入信号类型？

3720模块主要支持0-5VDC电压信号输入，具备+6%超范围能力。通过外接250Ω分流电阻，可兼容0-20mA电流信号采集。部分配置模式下支持-5至+5VDC双极性输入。

Q2：3720模块的TMR架构如何保障可靠性？

模块内置三路完全独立的信号处理通道，并行同步采集同一输入信号，通过硬件2oo3表决器输出多数一致结果。单路通道故障时系统可继续运行并自动告警，实现容错运行。

Q3：3720与3721模块的主要区别是什么？

3720为64点单端输入配置，适合高密度单极性电压信号采集。3721支持32点差分输入，可处理双极性信号与共模干扰较强的场景，两者均具备点隔离功能与10ms更新速率。

Q4：3720模块能否热插拔更换？

Triconex系统支持在线更换故障模块。在TMR冗余配置下，单块3720模块故障时可在不停机状态下进行热插拔更换，保障生产连续性。操作前需确认模块故障状态并遵循安全规程。

Q5：3720模块的分辨率如何配置？

模块支持12位和14位两种分辨率模式，通过TriStation 1131工程软件进行组态配置。14位模式提供更高测量精度，12位模式可获得更快的转换速度，用户可根据工艺需求灵活选择。

Q6：3720模块适用于哪些安全等级的应用？

该模块设计符合IEC 61508功能安全标准，配合Triconex整体系统可实现SIL 3安全完整性等级应用，广泛用于紧急停车、火灾气体检测等高风险安全联锁场景。

Q7：如何判断3720模块是否出现故障？

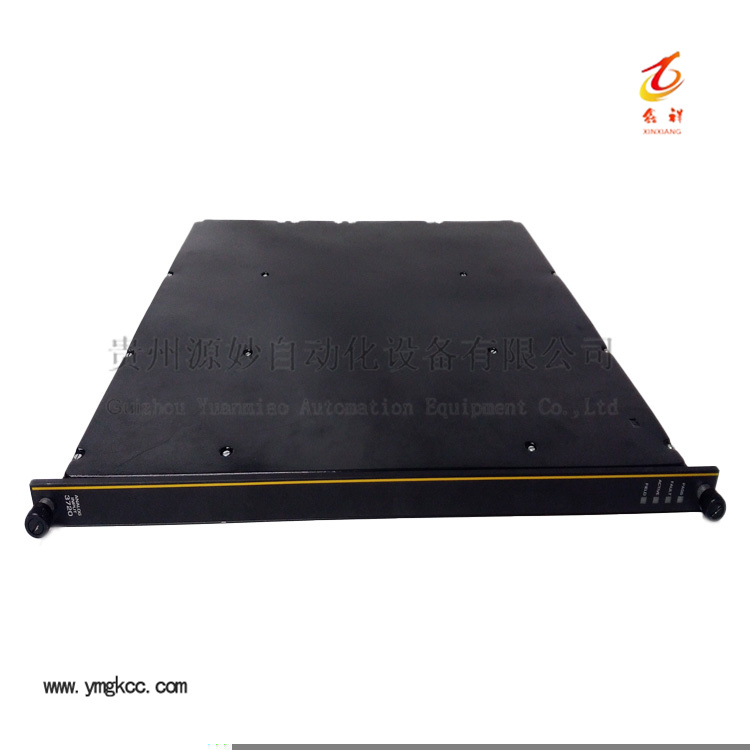

模块面板设有通过、故障、激活三组状态指示灯，可直观判断运行状态。系统运维软件中也可查看详细的通道级诊断信息，包括信号超量程、通道故障、通信异常等具体告警内容。

Q8：3720模块的输入过压保护能力如何？

模块支持150 VDC / 115 VAC连续输入过压保护，可有效抵御现场误接线、感应雷击、地电位升高等异常电压冲击，保护模块内部电路不受损坏。

• 如需完整技术手册、安装指南或认证证书，可联系官网客服索取PDF版本资料。
