产品概述

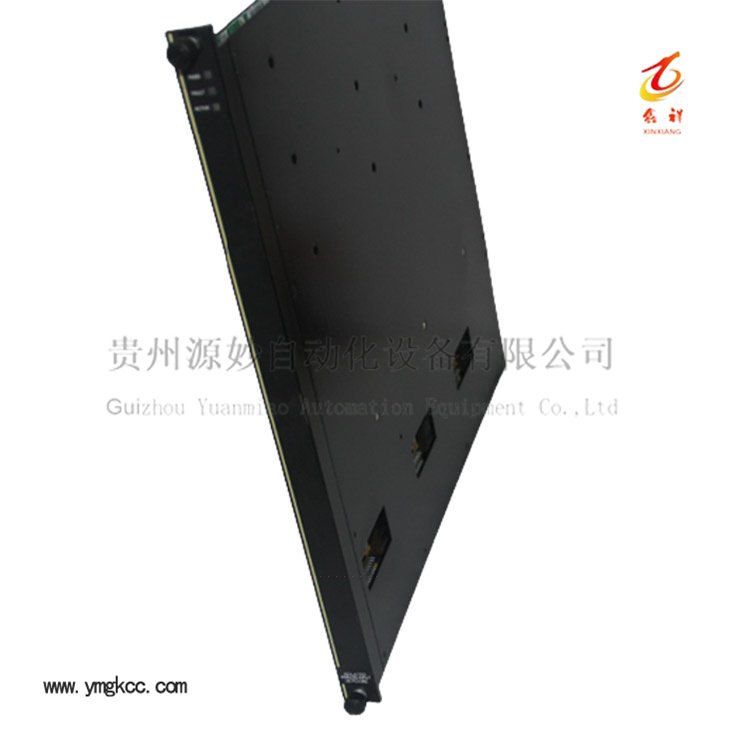

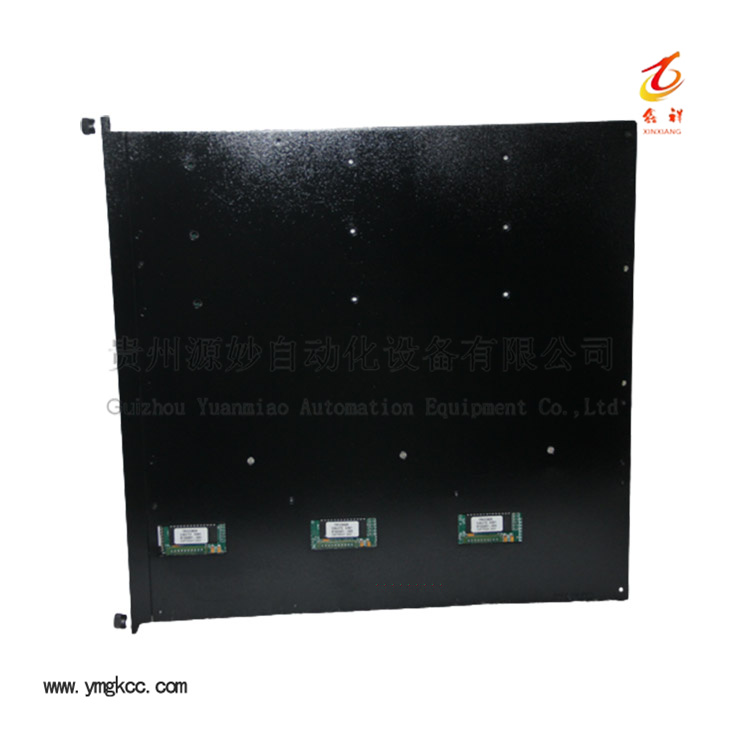

Triconex 3703E是Tricon EX/RX安全控制系统专用隔离模拟输入AI模块，区别于普通差分模块，该模块实现各个输入通道之间电气隔离，切断通道间地环路干扰，适合存在地电位差的复杂工业现场。模块遵循TMR三重化2oo3容错架构，每一路模拟信号经过三组独立采样链路处理，保证采集结果安全可信。

3703E主要接收现场4‑20mA变送器模拟信号，通道隔离结构能够阻止故障回路的过电压、浪涌干扰扩散至其他信号通道，避免单点仪表故障造成多通道同时失效。模块内置完善回路监测逻辑，可识别断线、信号越限等异常状态并上报控制器。

模块本体支持热插拔，在系统不停机的条件下完成更换维护。满足IEC61508安全应用条件，广泛应用于化工、石化、油气、电力行业SIS安全仪表、ESD紧急停车以及F&G火气系统，尤其适合多点位、地电位复杂的模拟量采集工况，也是存量Tricon EX/RX系统重要替换备件。

技术参数

• 产品型号：Triconex 3703E
• 模块类型：隔离模拟输入 AI 模块
• 输入通道：16路隔离模拟输入通道
• 支持信号：4‑20mA 工业变送器电流信号
• 隔离方式：通道‑通道电气隔离，通道对系统侧隔离
• 系统架构：TMR三重化三取二 2oo3
• 适配机架：Tricon EX/RX主机机架
• 不兼容平台：Tricon‑CX紧凑型机架
• 诊断功能：回路断线、信号超量程、低量程故障检测
• 维护特性：模块本体支持在线热插拔
• 配套部件：专用ETP隔离端子板、I/O连接电缆
• 工作环境温度：0℃ ~ 60℃ 密闭工业机柜

核心产品优势

• 独立通道电气隔离，消除地环路带来的采集漂移，阻断浪涌、过压故障跨通道蔓延。
• TMR三重化硬件容错，三路独立采样链路完成信号转换，硬件三取二表决，规避单点故障风险。
• 专为4‑20mA变送器信号优化，适配压力、液位、温度、流量各类现场工艺仪表。
• 通道级故障诊断，能够定位具体故障通道，缩短现场排查故障的时间。
• 故障‑安全响应机制，模块硬件异常时输出安全值，保护联锁逻辑不受错误数据影响。
• 支持不停机热插拔，生产装置运行期间可以单独更换模块，无需系统断电停机。
• 和EX/RX系统控制器、隔离型ETP端子板完整匹配，组态调试流程简洁。

• 适合现场存在电位差、干扰源复杂的高危工业装置，提升整套系统抗故障能力。

工作原理

现场变送器输出的4‑20mA模拟电流信号送入Triconex 3703E，每一路通道经过隔离单元实现现场侧与模块内部电路电气隔离，切断地环路耦合路径。隔离之后的信号分别送至三组TMR独立采样单元同步完成模数转换。

三组采样数据上传至控制器执行2oo3三取二表决算法，剔除异常采样结果，输出可信的工艺过程变量。模块同时持续监测回路电流状态，一旦识别断线或者信号超出有效区间，就生成对应通道诊断报警信息。

遇到模块硬件失效或者通讯中断时，系统启用故障安全策略，采用安全预设值参与联锁运算，避免因采集异常触发误停车或者拒动作风险。

应用领域

• 石油化工SIS安全仪表系统，现场地电位差异较大工况下工艺模拟参数采集。
• 炼化工厂ESD紧急停车系统，高危工艺回路隔离型仪表信号接入。
• 油气场站F&G火气监控系统，多点位温度、压力变送器隔离采集。
• 电厂辅助安全监控系统，隔离型模拟量信号采集，抑制厂内地环路干扰。
• Tricon EX/RX老系统改造升级、备件更换项目，对隔离有要求的采集点位使用。

运维与采购注意要点

• 3703E仅适用于Tricon EX/RX机架，硬件总线与物理结构不支持CX紧凑型机架，选型务必核对系统硬件版本。
• 必须选用相匹配的隔离型ETP外部端子板与专用I/O电缆，不可以使用普通非隔离端子板。
• 通道隔离不等于回路供电隔离，变送器供电回路需要按照端子板手册规范接线。
• 热插拔操作仅限模块本体，禁止带电插拔端子板侧现场仪表线缆以及I/O连接电缆。
• 现场信号线缆建议使用屏蔽线缆，做好屏蔽层接地，进一步降低外部电磁干扰。

• 备件采购确认完整型号Triconex 3703E，注意区分非隔离版本模拟输入模块，不可直接互换。
