产品概述

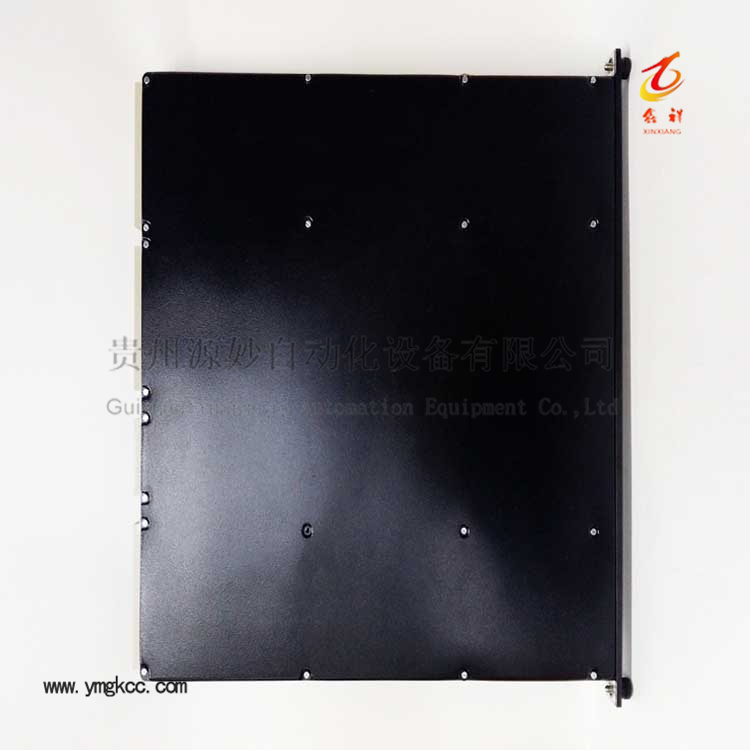

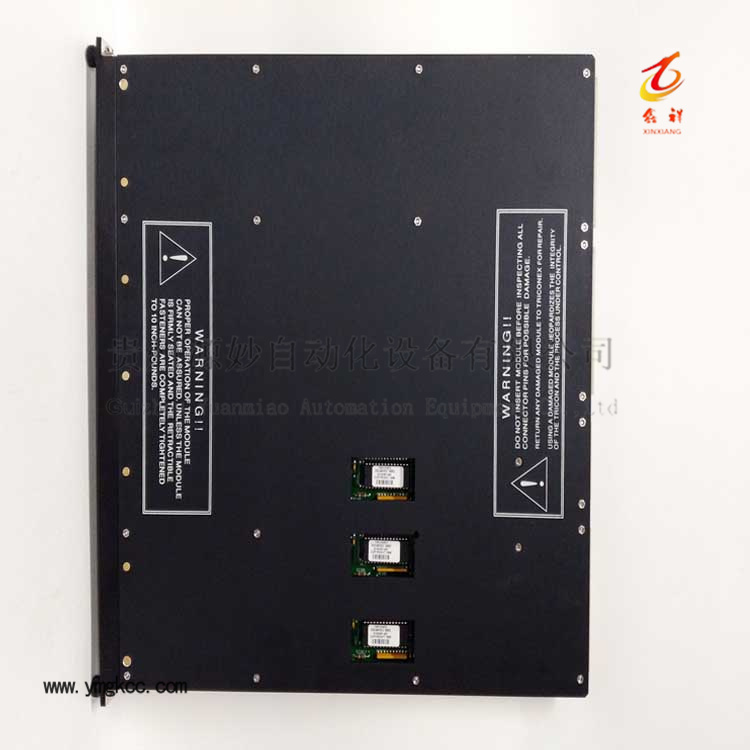

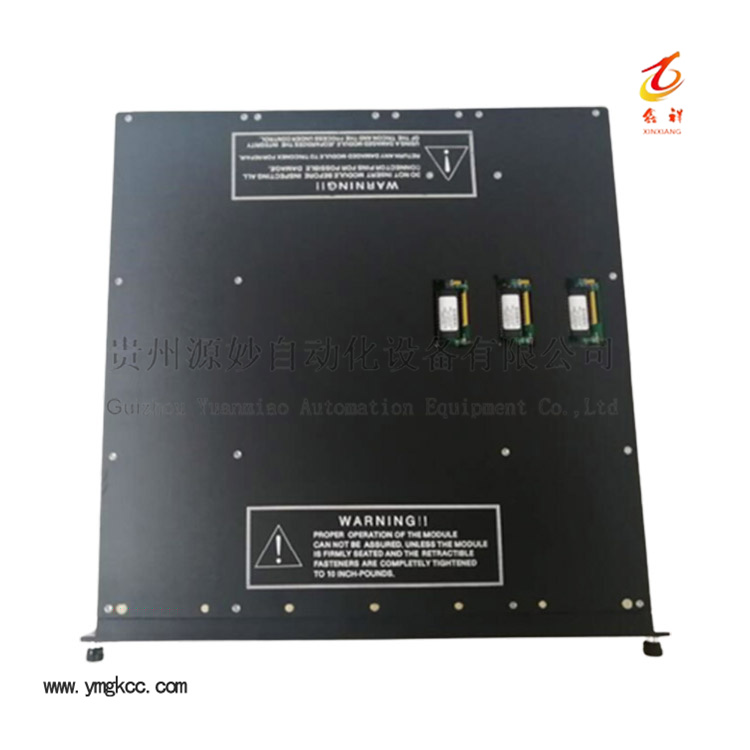

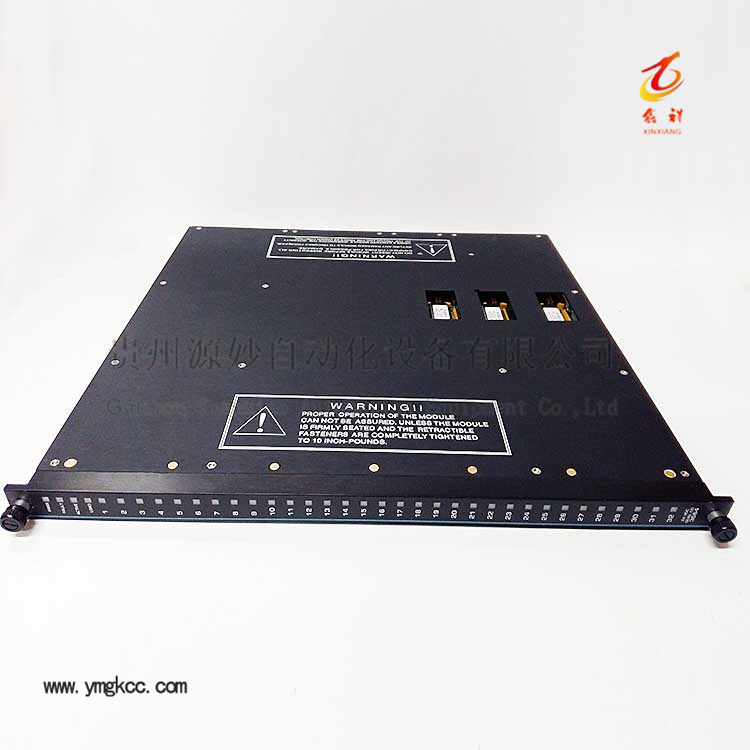

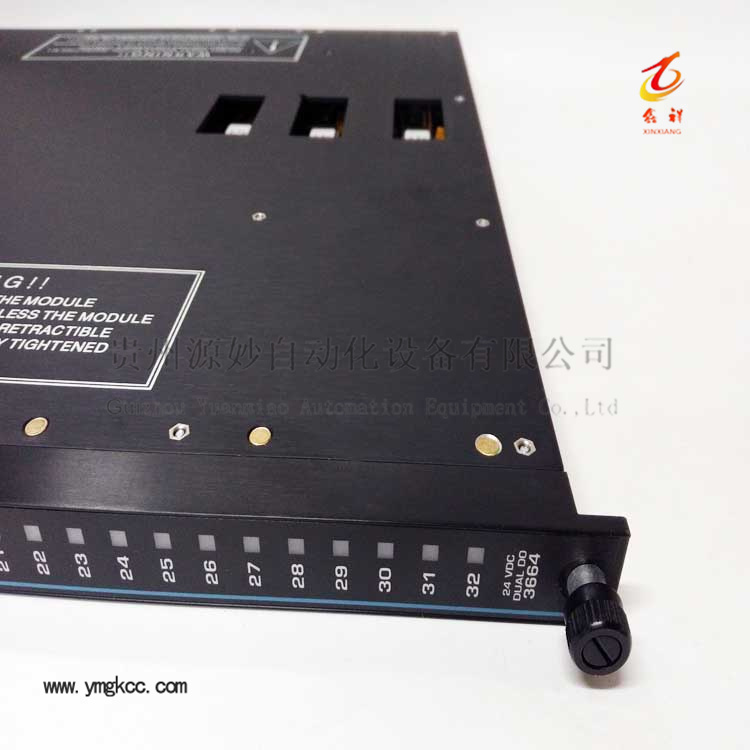

Triconex 3664是一款32通道共地双输出DO数字量输出模块，属于Tricon EX/RX系列安全仪表系统专用I/O卡件，采用TMR三重化三取二容错架构，专为工业SIS安全联锁控制设计。模块采用共地输出设计，每一路输出具备双驱动结构，全部32个通道共享公共返回地，适合批量驱动直流电磁阀、指示灯、中间继电器等现场直流设备。模块支持通道级回路诊断，可检测开路、短路故障信息并上传系统。

3664模块支持热插拔，可在系统不停机状态完成模块更换维护，满足IEC61508安全规范，广泛应用于石化、化工、电力、油气行业ESD紧急停车、BMS锅炉联锁、F&G火气监控等安全仪表项目，是Tricon EX/RX系统常用的高密度数字量输出备件。

技术参数

核心优势

• 高密度32通道共地双输出，公共接地设计简化现场布线，降低施工接线工作量。
• TMR三取二三重化冗余架构，单支路故障不影响整体输出，消除单点故障风险。
• 每通道双驱动电路设计，提升输出回路可靠性，适配安全联锁应用场景。
• 完善通道回路诊断，实时检测短路、开路异常，故障信息上传至系统诊断日志。
• 支持热插拔维护，装置正常运行期间可直接更换模块，不中断生产过程。
• 故障‑安全行为，模块故障、掉电时输出关断，现场设备回到安全状态。
• 适配Tricon EX/RX整套安全系统，与系统控制器、端子板完整配套使用。

• 适合大批量直流负载集中控制，满足工厂SIS安全仪表系统的批量输出需求。

工作原理

Triconex 3664共地双输出模块接收来自Tricon控制器下发输出指令，三路TMR硬件支路独立运算，执行三取二表决逻辑，表决通过后才会激活对应通道输出。

每个通道配置双驱动电路，输出侧全部通道共用公共地端，外部直流电源通过端子板供给负载。模块同步对每一路输出回路做状态监测，识别开路或者短路故障，将诊断信息反馈主机。

当模块硬件故障、总线异常或者系统掉电，所有通道输出关断，实现故障‑安全保护，防止现场设备发生误动作。

应用领域

• 石油化工SIS安全仪表系统，ESD紧急停车系统数字量联锁输出。
• 电厂BMS锅炉保护系统，锅炉联锁、报警信号直流驱动输出。
• 炼化、油气工厂F&G火气系统，声光报警、消防联锁设备控制。
• 煤化工装置安全联锁，直流电磁阀、中间继电器批量驱动。

• 长输管线、储罐区Tricon EX/RX老系统改造及备件替换项目。

运维与采购注意事项

• 模块仅支持Tricon EX/RX主机机架，硬件背板不兼容Tricon‑CX紧凑型机架，选型时确认系统硬件版本。
• 必须搭配对应型号ETP外部端子板以及专用I/O电缆，不可直接将现场线缆接至模块本体。
• 为共地输出模式，现场负载电源的公共负极需要统一接入端子板公共地回路，布线时注意电源极性。
• 热插拔仅针对模块本体，禁止带电插拔端子板侧的现场接线以及I/O连接电缆。
• 感性直流负载建议增加续流二极管吸收反向电动势，保护模块内部驱动器件。
• 采购备件请确认完整型号Triconex 3664，避免混淆其他系列DO输出卡件。
