产品概述

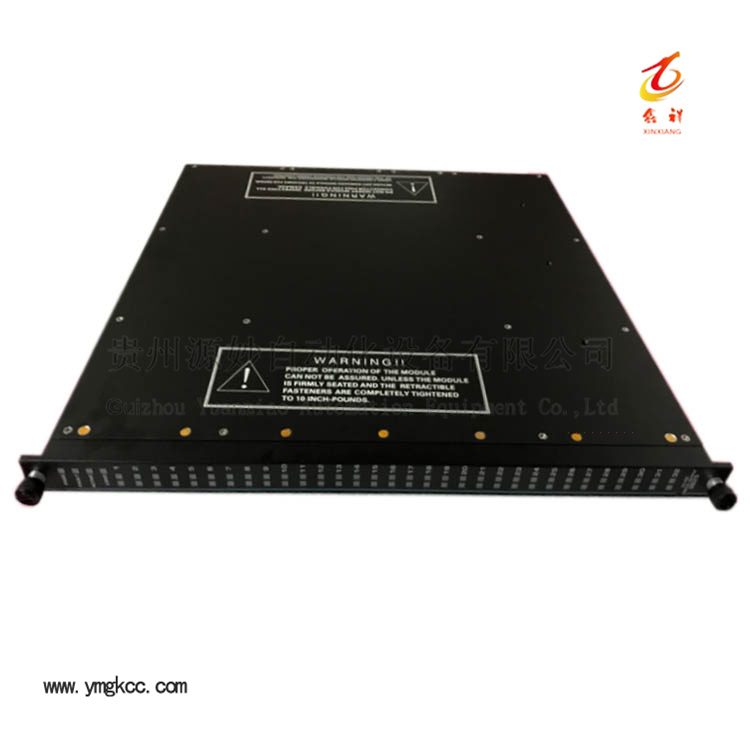

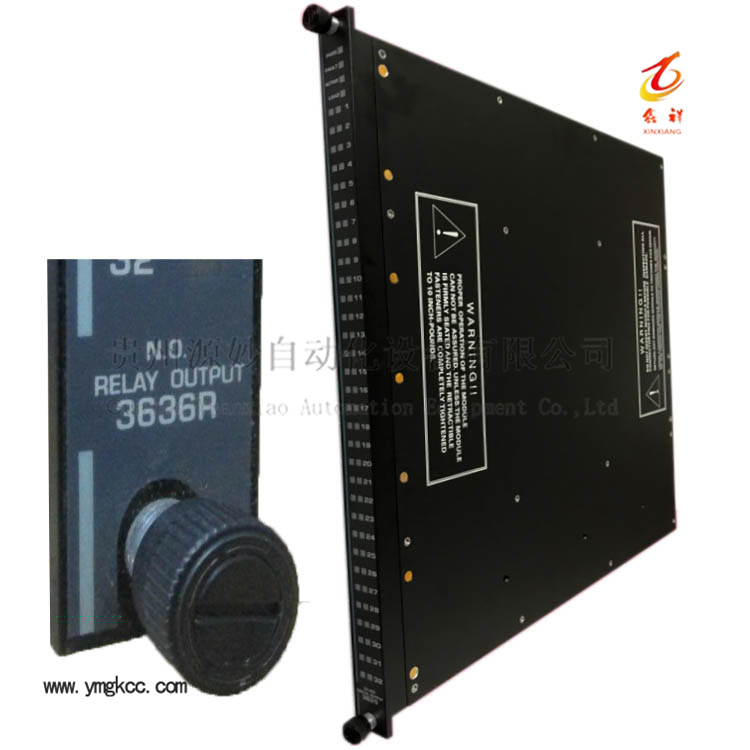

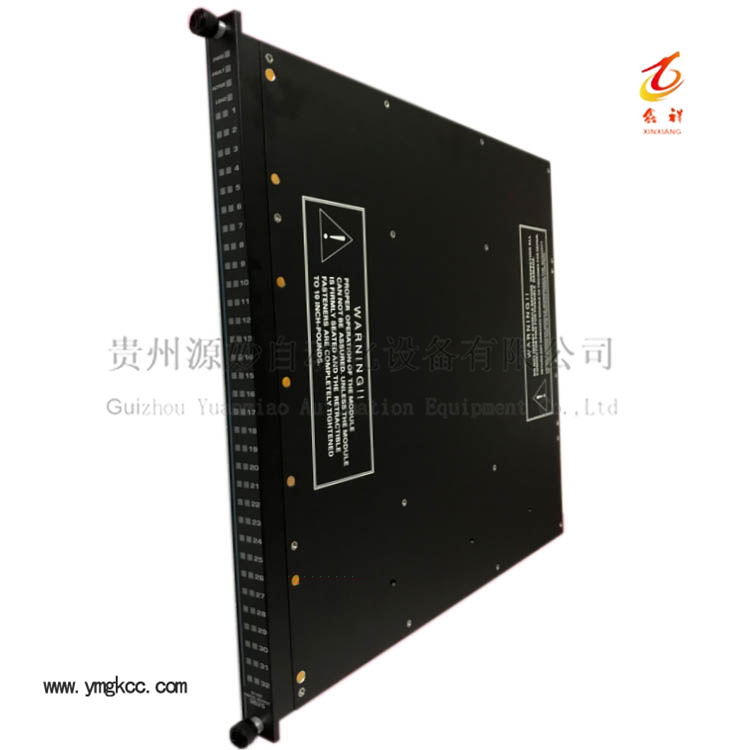

Triconex 3636R是32通道继电器输出模块 RO（Relay Output），专为老款Tricon安全仪表系统研发，采用成熟TMR三重化三取二2oo3容错架构，是EX/RX机架专属开关量输出卡件。核心适配规范：仅适配老款 Tricon EX/RX 机架，背板硬件结构完全不兼容 Tricon‑CX 紧凑型机架，严禁与CX系列I/O模块混用、替换。模块采用机电继电器干触点输出，具备故障安全特性，支持在线热插拔不停机维护，单模块集成32路独立输出通道，通道密度高，适合批量联锁信号控制。

产品严格遵循IEC61508/IEC61511标准，达到SIL3安全完整性等级，广泛应用于石化、化工、电力、油气行业老旧装置SIS安全仪表、ESD紧急停车、BMS锅炉保护、F&G火气联锁系统，是工业老系统运维、备件替换的核心卡件。

技术参数

核心优势

• 超高通道密度，单模块32路继电器输出，大幅节省机柜槽位，适配大批量开关联锁信号控制。
• 工业级TMR三取二冗余设计，单支路、单通道故障自动隔离，无单点故障隐患，保障系统安全稳定运行。
• 标准故障安全设计，模块故障、掉电、总线异常时，继电器触点自动断开，设备回归安全状态。
• 支持不停机热插拔维护，老旧系统可在线更换模块，不影响装置正常生产运行。
• 干触点电气隔离输出，系统侧与现场侧完全隔离，抗工业电磁干扰能力强，适配复杂工况。
• 持证SIL3安全认证，完全满足化工、石化、电力行业安全仪表系统合规要求。
• 精准通道诊断，可实时上报回路异常、负载故障，方便运维人员快速排查现场问题。

• 专为EX/RX老系统定制，是在役老旧Tricon系统改造、备件替换的唯一适配型号。

工作原理

Triconex 3636R继电器输出模块依托TMR三重化冗余架构工作，三路独立硬件支路同步接收EX/RX主机控制指令，独立运算、相互表决。系统执行2oo3三取二逻辑，两路及以上支路指令一致时，才会驱动对应通道继电器动作。

模块通过内部继电器线圈通断，控制干触点吸合/断开，实现现场电磁阀、声光报警器、辅助继电器等设备的开关控制。同时模块实时采集回路负载电流、触点状态，完成通道回读诊断。

当模块硬件故障、通讯异常或系统掉电时，所有继电器自动释放断开，严格遵循故障安全原则，杜绝设备误动作，保障工业装置安全。

运维 & 采购注意事项

• 机架兼容性严禁混用：仅适配 EX/RX 机架，背板引脚、总线协议与CX机架完全不兼容，绝对不能上CX机架，选型切勿与CX系列I/O模块混淆。
• 配套硬件硬性要求：必须搭配专用ETP外部端子板使用，通过50针专用电缆连接模块与端子板，禁止直接接线、混用非配套端子板。
• 最小负载适配规则：通道标准最小负载10mA；驱动LED等极小电流负载时，会触发触点回读失效故障，必须在负载回路并联泄放电阻。
• 动作频次使用限制：受继电器机械寿命制约，禁止用于频繁动作回路，仅适合静态待命、低频动作的安全联锁信号。
• 安全回路禁用规范：严禁直接驱动ESD安全切断阀，继电器存在触点粘连风险，无法满足SIL-3安全失效准则，存在重大安全隐患。
• 备件采购精准区分：采购必须核对完整型号3636R，严格区分普通3636老版本与3636R修订升级版，二者硬件不通用、不可替代。

安装使用规范

• 模块仅限安装于Tricon EX/RX标准机架，禁止安装、混用至任意CX系列紧凑型机架。
• 严格使用原厂配套50针电缆及ETP端子板，规范接线，杜绝非标配件。
• 干触点无内置电源，现场负载供电需由端子板侧外部电源独立提供，严禁过载使用触点。
• 仅模块本体支持热插拔，禁止带电插拔端子板侧现场接线及通讯电缆。
• 驱动感性负载时，必须加装续流保护元件，吸收反向电动势，延长继电器使用寿命。

• 机柜保持良好通风散热，严控工作温度在0-60℃区间，避免高温导致模块降额、故障。

应用领域

• 石油化工老旧装置Tricon EX/RX系统SIS安全联锁、ESD紧急停车系统输出。
• 火电厂、热电厂BMS锅炉保护系统低频联锁、报警信号控制。
• 油气田、海上平台、炼化厂F&G火气报警、消防联锁设备驱动。
• 煤化工、精细化工老旧机组安全联锁回路改造、备件替换。
• 长输管道、储油储气罐区老款Tricon系统安全开关量输出控制。
