产品概述

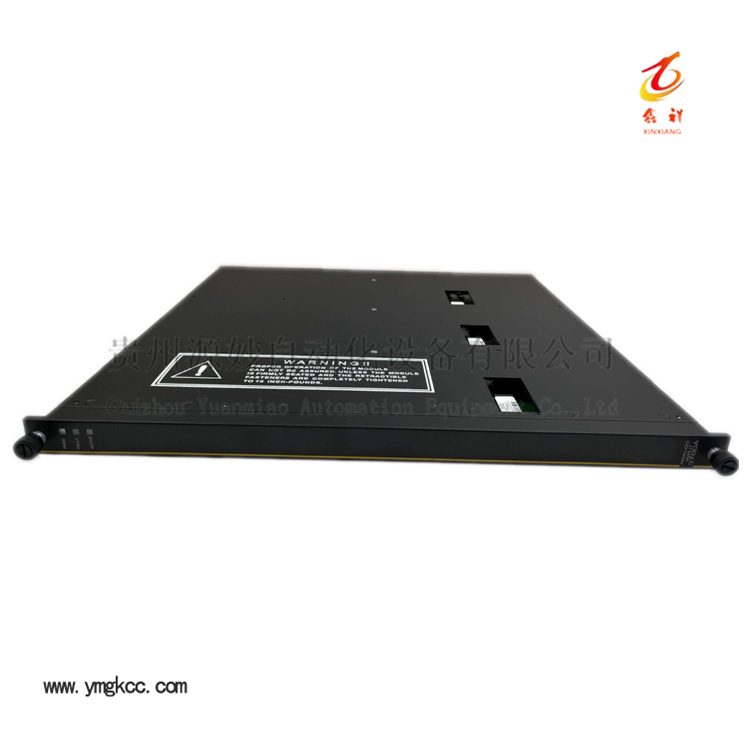

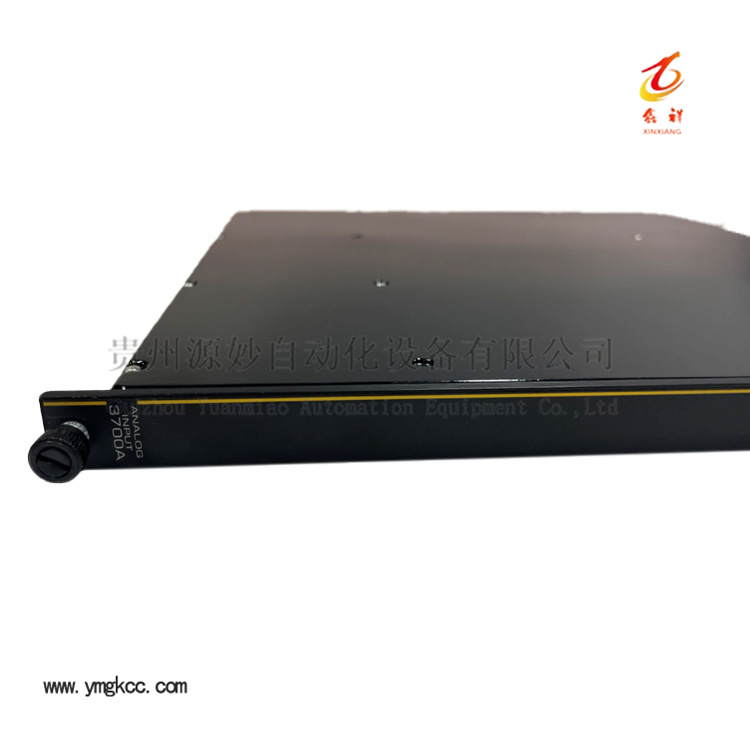

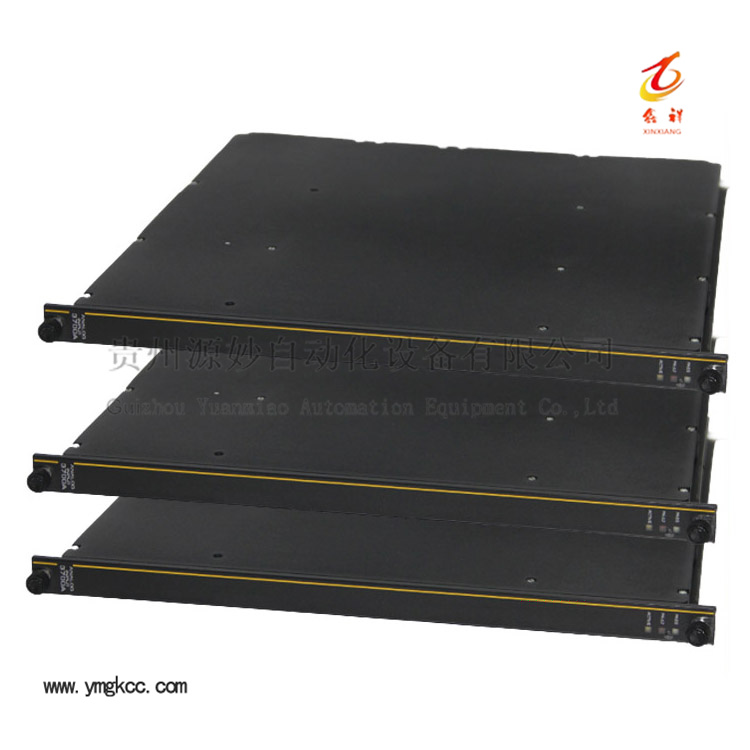

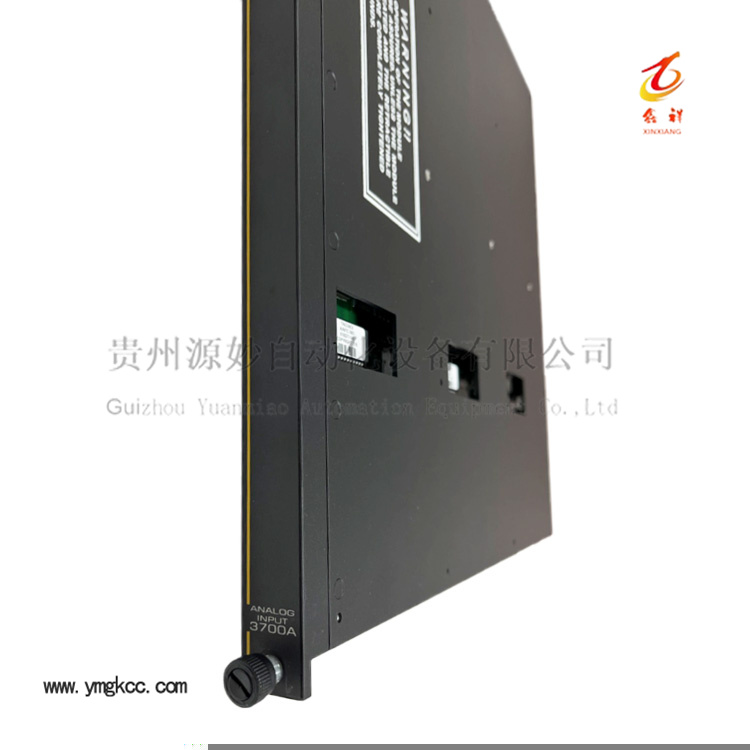

Triconex 3700A是一款TMR三重化32通道差分模拟输入AI模块，专为Tricon EX/RX安全仪表系统设计，用于工业现场模拟量信号采集。模块采用差分输入电路，有效抑制共模干扰，适合4‑20mA变送器等工业模拟信号接入。

3700A具备32路独立差分模拟输入通道，三路TMR支路同步采集同一现场信号，经过三取二表决输出可信测量值。模块支持断线、回路故障诊断，故障信息上报控制器，模块本体支持热插拔，系统运行过程中可直接更换，无需停机。

该模块遵循IEC61508安全标准，广泛用于石油、化工、电力、油气行业SIS安全仪表、ESD紧急停车系统，采集压力、液位、温度等变送器信号，是Tricon EX/RX系统常用高密度模拟量输入备件。

技术参数

核心优势

• 32通道高密度差分模拟采集，单模块可接入大量变送器，节省机柜槽位资源。
• TMR三重化三取二架构，三路独立采集比对，消除单点故障，保障测量可靠性。
• 差分输入电路，优异的共模干扰抑制能力，适配现场电磁环境复杂工况。
• 完整回路诊断功能，可以识别变送器断线、信号超量程等异常并上传系统。
• 支持热插拔维护，装置正常运行状态下更换模块，不中断安全系统工作。
• 模块故障安全处理，异常状态输出安全测量结果，避免误联锁动作。
• 与Tricon EX/RX控制器、ETP端子板完整配套，组态调试便捷。

• 满足SIS安全仪表应用要求，适配压力、液位、温度等过程变量采集。

工作原理

Triconex 3700A差分模拟输入模块接收来自现场变送器4‑20mA模拟信号，信号以差分形式送入模块内部。三路相互独立的TMR硬件支路同时对同一个通道信号进行采样转换。

采集完成后三路采样数值送入控制器完成三取二表决，剔除异常采样值，输出可信过程变量。模块同步监测回路电流变化，识别断线、信号越限等故障，将诊断状态回传给主机。

当模块硬件故障或者通讯异常，系统执行故障‑安全逻辑，采用预设安全值参与联锁运算，防止现场发生危险误动作。

应用领域

• 石油化工SIS安全仪表系统，压力、液位、温度变送器模拟量信号采集。
• 化工装置ESD紧急停车系统，工艺过程变量监测与联锁触发。
• 电厂BMS锅炉监控系统，锅炉工艺参数模拟量采集。
• 油气场站、炼化工厂F&G火气系统，检测类仪表信号接入。

• 煤化工、长输管线Tricon EX/RX老系统改造与备件替换项目。

运维与采购注意事项

• 3700A仅适配Tricon EX/RX主机机架，背板硬件不兼容Tricon‑CX紧凑型机架，选型务必核对系统机架型号。
• 必须使用配套ETP外部端子板以及专用I/O电缆，现场仪表线缆不能直接接入模块本体。
• 为差分输入模式，接线需要严格区分正负信号端，防止接反造成采集异常。
• 热插拔仅支持模块本体，禁止带电插拔端子板侧仪表接线以及I/O连接电缆。
• 变送器回路做好屏蔽接地处理，进一步降低现场电磁干扰，保证采集精度。
• 备件采购确认完整型号Triconex 3700A，不要和其他型号AI模拟输入模块混淆。
