产品概述

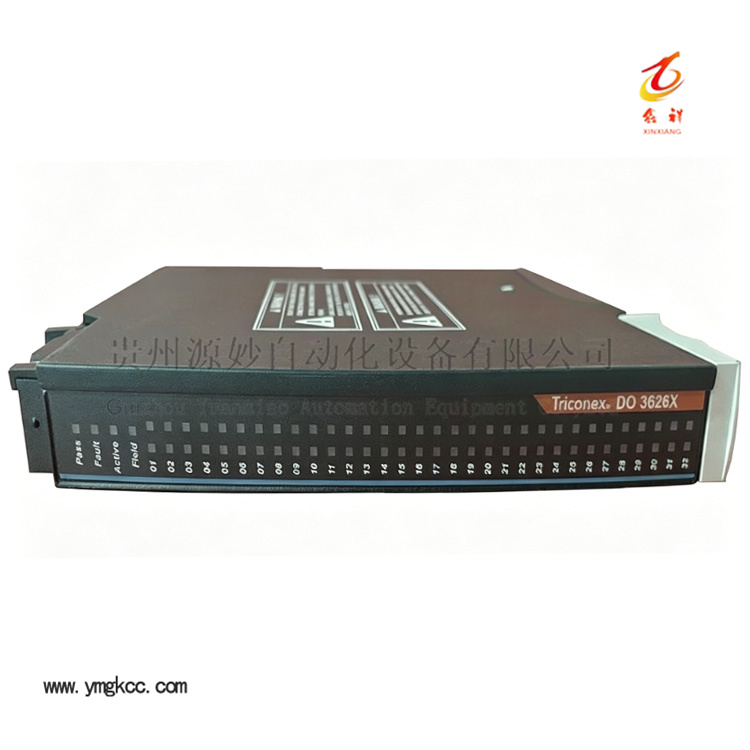

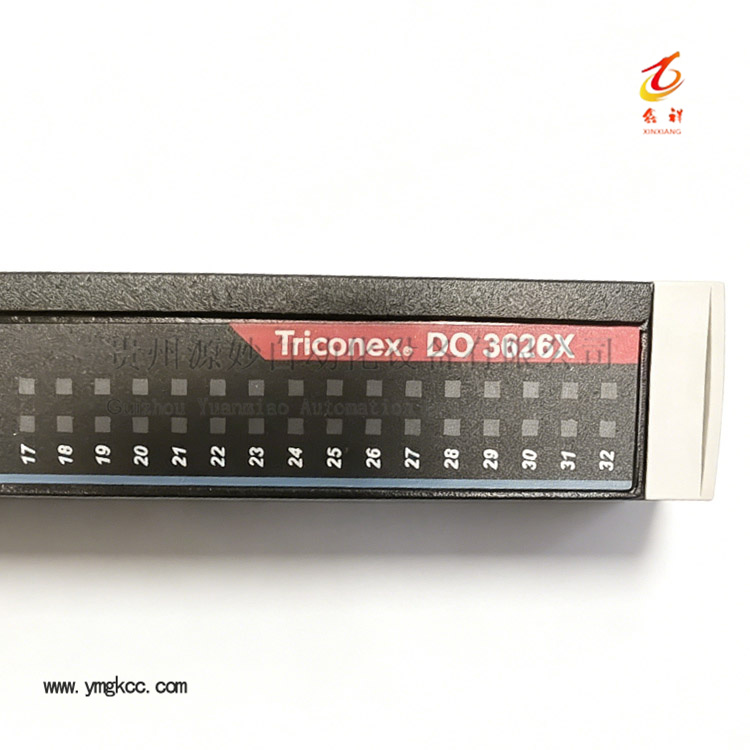

Tricon CX 3626X增强型SDO（Supervised Digital Output）监督数字输出模块，是专门为Tricon CX新一代SIS安全仪表系统开发的安全输出卡件，不兼容老款Tricon EX/RX机架。模块提供16路共公共端输出通道，采用TMR三重化三取二2oo3容错架构。

对比传统3624模块，3626X搭载增强回路诊断算法，支持更低负载检测阈值，可识别开路、短路、部分短路、负载衰减、电源异常等更多隐性现场故障。故障‑安全设计，故障或掉电输出自动断开；支持在线热插拔，更换模块无需系统停机。多用于石化、煤化工、电力行业SIL3级SIF安全输出回路，驱动24VDC电磁阀与跳闸继电器。

核心技术参数

核心优势

• 专为Tricon CX平台开发，TMR三取二冗余，单支路故障自动隔离，消除单点故障风险。
• 增强SDO诊断，最小检测负载降至20mA，可识别弱负载衰减、部分短路等隐性故障。
• 故障定位精确到独立通道，缩短现场故障排查时间。
• 故障‑安全输出，模块故障、背板掉电、总线异常时输出强制断开。
• 支持热插拔在线维护，运行状态更换模块，控制器无需停机。
• 1500VDC通道光耦隔离，抵御工业现场电磁干扰。
• 内部通道过载自保护，简化机柜熔断器配置。

• 满足IEC61508 SIL3，满足石化电力SIS系统安全合规。

3626X 与传统3624模块对比

3626X为CX平台新一代增强型号；3624适配老EX/RX机架，硬件机架、端子板不可互相通用替换。

选型指南

适合选用 3626X 的场景

• 项目硬件平台为Tricon CX新一代SIS安全仪表系统。
• 现场负载电流在20‑30mA区间，需要SDO回路诊断功能。
• ESD、BMS、F&G火气系统，需要识别部分短路、负载衰减隐性故障。
• 项目执行IEC61511安全规范，要求精细化通道故障诊断。

不建议选用场景

• 现有系统为老Tricon EX/RX机架，硬件不兼容，请选用3624。
• 现场负载电压120VDC，请选用CX平台高压SDO模块。
• 普通非安全非SIF输出回路，不需要SDO监督诊断。

工作原理

Tricon CX 3626X内部包含三路完全独立TMR处理支路，经由CX背板高速Tri‑Bus总线接收控制器输出指令，三路并行独立运算。

模块执行2oo3三取二表决逻辑；至少两路支路输出状态一致，通道才导通驱动负载。单一路硬件故障会被系统自动隔离，不干扰安全输出动作。

每个通道配备增强采样回路，持续采集电压、电流。相比普通SDO，可以捕捉负载缓慢衰减、局部部分短路隐患；故障信息精确至通道号，上报系统诊断日志。

安装接线与调试注意事项

• 3626X仅用于Tricon CX机架，禁止安装在EX/RX老背板，引脚定义不同。
• 必须使用CX平台专用ETP外部端子板；模块本体不可直接接电磁阀、继电器负载。
• 感性电磁阀负载两端建议并联续流二极管，抑制反向电动势，保护输出通道。
• 现场电缆使用双绞屏蔽线缆，接线长度尽量控制在100米以内，长距离线缆易产生误诊断。
• 负载电流不能低于20mA最小诊断阈值，低于阈值会触发负载缺失报警。
• 热插拔只操作模块本体，禁止带电插拔ETP端子板侧现场接线。
• 模块需要完全推入背板卡槽锁紧，机柜震动会引发接触不良、同步告警。

常见故障及排查方案

• 负载缺失告警：检查负载线圈损坏、接线开路，确认负载电流大于20mA阈值。
• 部分短路/回路异常告警：3626X特有告警，排查线缆绝缘老化、局部漏电、线圈半损坏。
• 回路短路告警：检查端子短接、电缆破损、负载线圈内部短路故障点。
• 模块同步告警：模块未插到位，背板接触不良，拔出后重新插紧等待系统同步。
• ETP电源丢失告警：检查端子板侧24VDC外部供电及接线端子是否松动。
• 热插拔识别失败：等待CX背板总线自动扫描，确认机架背板硬件完好。

应用领域

• 石油石化Tricon CX平台ESD紧急停车系统，24VDC切断电磁阀、跳闸继电器控制。
• 电厂BMS锅炉保护、汽机安全跳闸联锁SIF回路。
• 煤化工、化工工厂新一代SIS安全仪表系统安全输出。
• 油气、海上平台F&G火气系统，隔离阀、声光报警设备控制。
• 长输管道、储罐区Tricon CX安全联锁机柜。

配套兼容产品

• 适配机架：Tricon CX 系列SIS安全仪表主机机架。
• 配套配件：CX专用ETP外部端子板、背板通讯电缆。
• 同系列参考：CX平台DI、AI、AO卡件及其他CX‑SDO输出模块。
