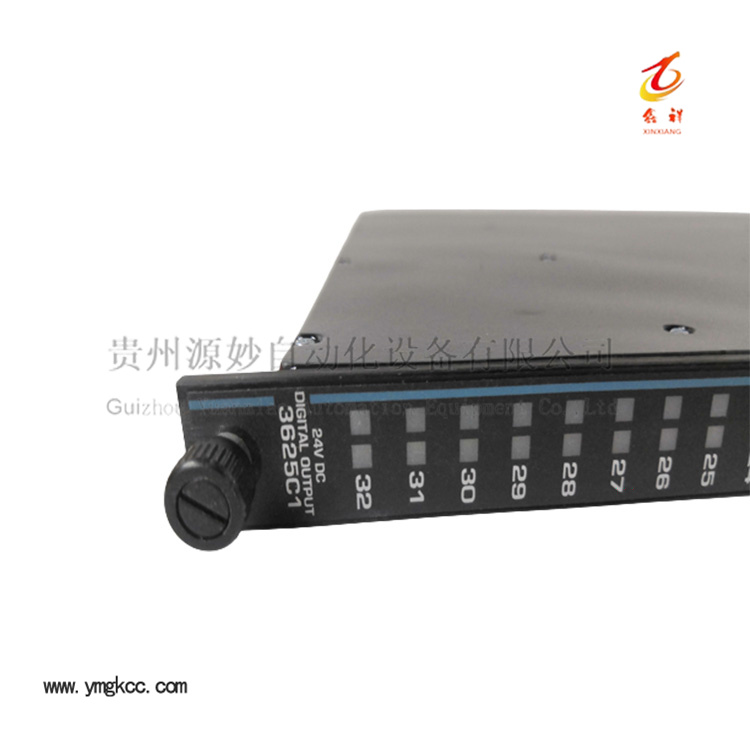

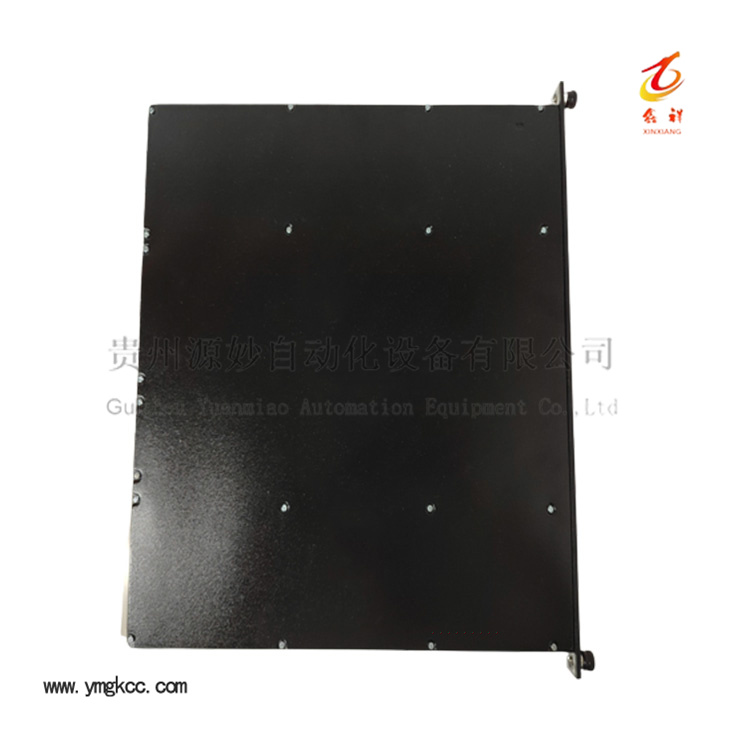

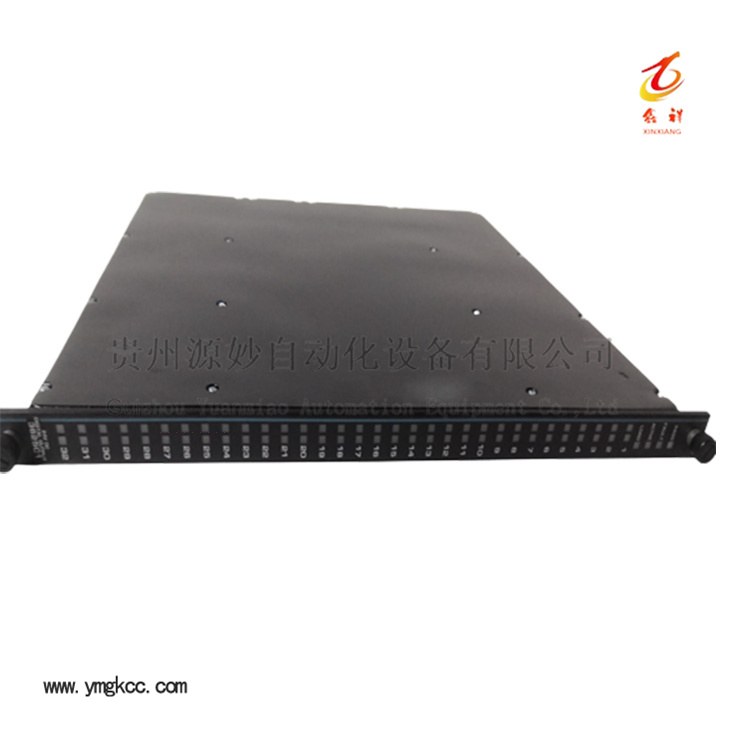

Triconex 3625C1 32通道24VDC非监督数字输出DO模块

产品概述

Triconex 3625C1为Triconex安全仪表系统SIS专用数字输出DO模块，具备32路24VDC非监督输出通道，采用TMR三重模件冗余架构，满足IEC 61508 SIL3功能安全认证。3625C1作为控制器与现场执行设备接口，输出开关控制信号，驱动电磁阀、继电器、报警装置等现场负载，广泛用于紧急停车、火气保护、燃烧管理等安全联锁场景。

支持热插拔，可直接安装于Tricon系列主机机架，非监督输出模式适配常规开关负载，模块自带硬件自诊断，快速上报通道故障信息，降低系统停机风险。

技术参数

核心优势

• TMR三重冗余架构，三取二表决逻辑，单点硬件故障不会造成误动作，保障安全系统连续运行。
• 32路高密度非监督输出，单模块实现多路开关量输出，减少机架占用空间，降低项目硬件成本。
• 热插拔维护，不停机更换模块，不影响整套SIS系统运行，缩短检修时间。
• 通道级自诊断能力，检测短路、过载异常，故障信息上传系统，便于提前维护排查。
• SIL3安全完整性等级，满足石油化工高危工艺安全仪表系统规范要求。

• 原生适配Triconex平台，无需额外转换，直接接入Tricon控制器机架，组态调试便捷。

应用领域

• 石油化工：装置紧急停车ESD系统、安全联锁输出控制
• 天然气行业：管线切断阀控制、火气F&G报警联动输出
• 发电行业：燃气轮机、锅炉燃烧管理BMS安全输出回路
• 炼油厂：工艺联锁、安全阀门、声光报警设备驱动
• 煤化工：高危工艺安全仪表系统开关量输出点位

工作原理

Triconex控制器下发逻辑指令，经由TMR背板总线传输至3625C1模块，模块内部三路电路执行三取二表决运算，输出24VDC开关信号至现场负载。

非监督DO模式下，模块不做负载回读检测，专注输出开关驱动信号，适合普通继电器、指示灯等常规负载；内部诊断电路持续监测通道短路过载，出现异常上报系统报警。

配套兼容产品

• Tricon 4328A / 4329A系统机架
• Triconex主处理器卡件
• Triconex数字输入DI模块

• 系统电源模块、背板底板

常见问题解答
