产品概述

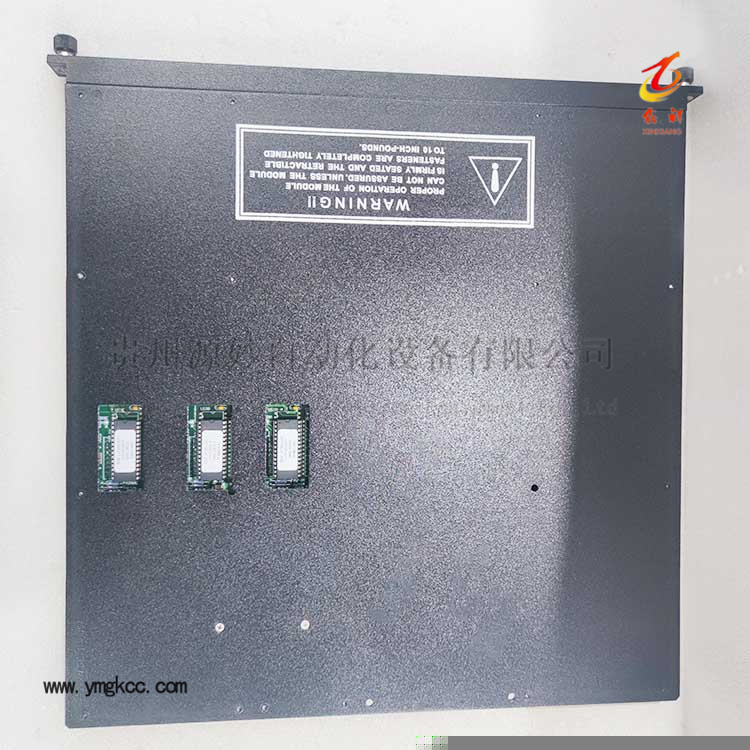

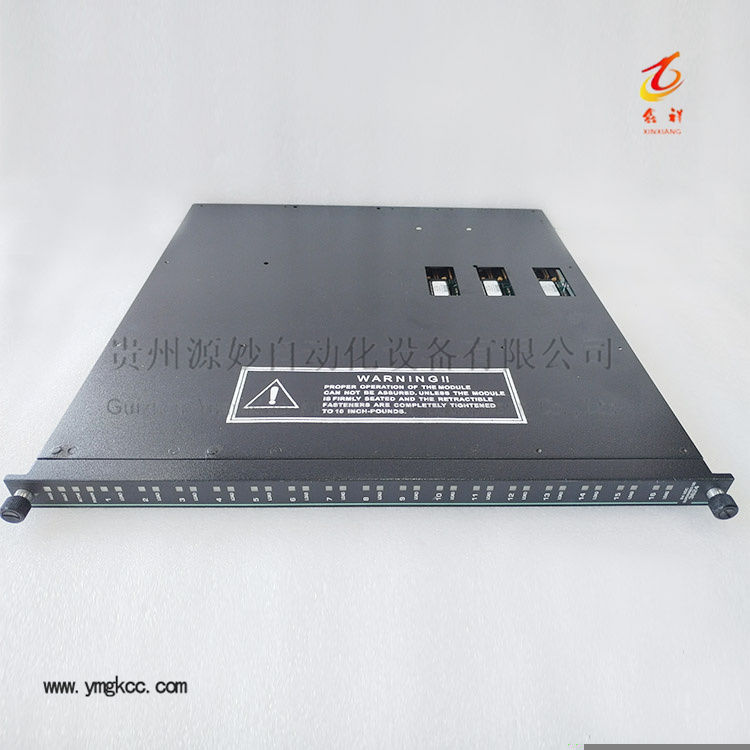

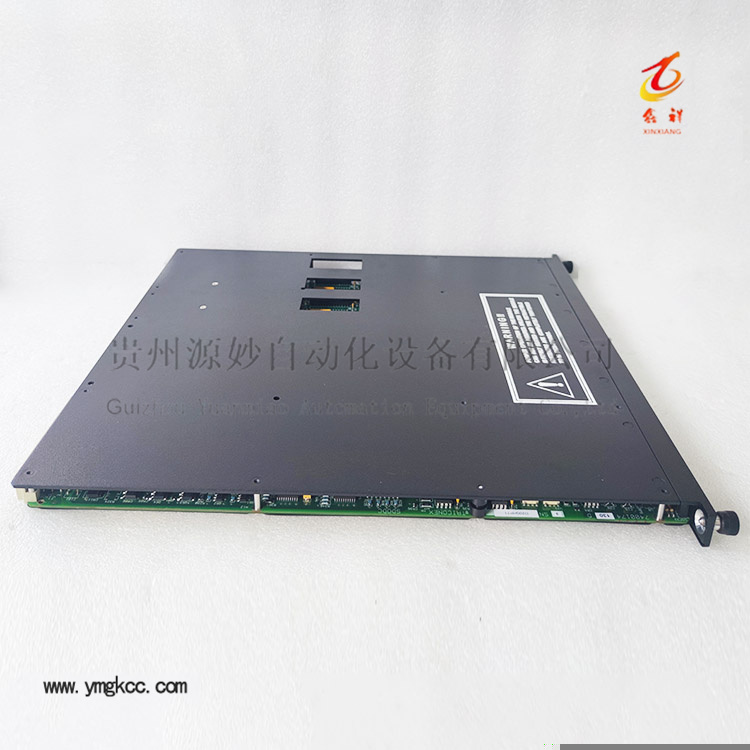

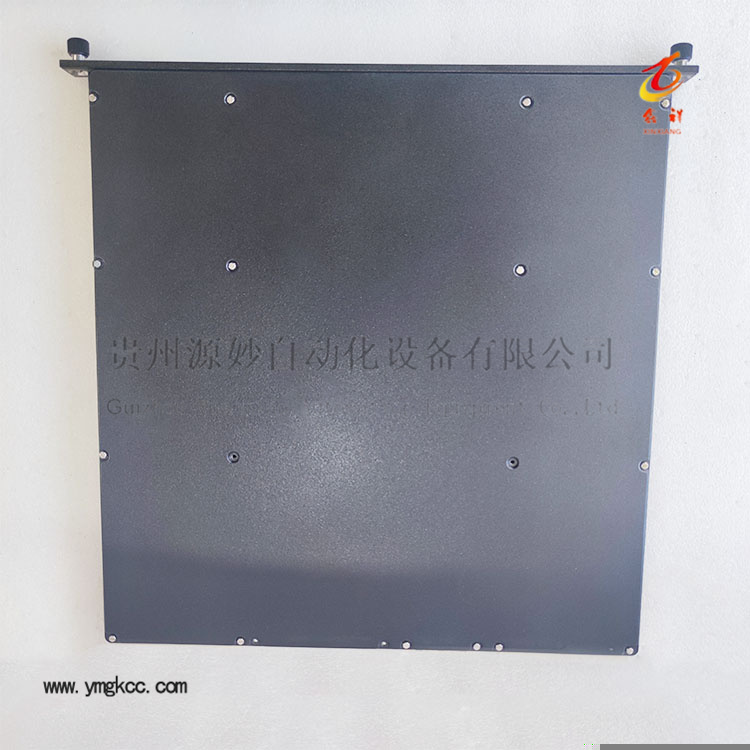

Triconex 3624监督式数字输出模块（SDO‑Supervised Digital Output），专为Tricon系列安全仪表系统SIS开发，具备16点共公共端输出通道。模块采用TMR三重化冗余2oo3三取二容错架构，每个输出通道内置电压、电流回采检测回路，可实时监测负载、线路状态，识别开路、短路、负载缺失故障。

该模块为故障‑安全设计，模块故障、背板掉电输出自动断开；支持机柜在线热插拔，更换模块无需系统停机。主要驱动24VDC电磁阀、跳闸继电器，广泛应用于石油化工、电厂、煤化工的ESD紧急停车、锅炉保护、火气安全系统。

核心技术参数

核心优势

• TMR三重化三取二表决，消除单点故障风险，单支路故障隔离不影响输出回路运行。
• SDO监督回路诊断，每通道电压电流采样，检测负载缺失、开路、短路、电源丢失故障，实时上报告警。
• 支持在线热插拔维护，机柜运行状态直接更换模块，无需停止控制器程序。
• 故障‑安全逻辑，硬件故障、背板断电输出自动断开，安全设备回归安全位置。
• 1500VDC通道光耦隔离，抗现场干扰，适配复杂工业电磁环境。
• 自带模块自保护，无需外部通道熔断器，简化机柜接线设计。

• 和Tricon控制器TriBus总线无缝通讯，配合ETP外部端子板完成现场设备接线。

3624与3623T模块选型对比

工程选型高频查询：3624与3623T同属SDO监督输出模块，核心差异为工作电压等级，根据现场电磁阀线圈电压选型。

选型指南

适合选用3624场景

• 安全回路负载为24VDC电磁阀、跳闸继电器。
• 项目要求SDO监督回路诊断、SIL3安全仪表功能SIF。
• ESD、BMS、F&G火气联锁，需要在线故障检测。

不建议选用场景

• 现场设备线圈电压120VDC，应选用3623T模块。
• 普通非安全逻辑输出，不需要回路监控，可选用普通DO模块。

同系列替代参考

需要更大单通道输出电流时，可参考Triconex 3625模块；32通道高密度监督输出选用3664模块。

工作原理

Triconex 3624模块内部拥有三路完全独立的TMR支路，控制器通过TriBus总线下发输出指令，三路支路并行运算。

执行2oo3三取二表决逻辑，两路及以上支路状态一致，输出通道才会导通；单一路硬件故障自动隔离，不干扰整体输出动作。

每个SDO通道配置回采采样电路，持续采集电压与电流信号，在线判断接线、负载健康状态，在不中断输出前提下完成隐性故障检测，故障信息上传至Tricon系统诊断日志。

安装接线调试注意事项

• 必须配套ETP外部端子板（型号9662‑610），模块不可直接接现场负载设备。
• 感性负载电磁阀两端建议并联续流二极管，抑制反向感应电压，保护输出通道。
• 现场线缆优先双绞屏蔽电缆，接线长度控制100米以内，长距离容易产生误诊断报警。
• 负载电流不能低于30mA最小阈值，否则持续报LOAD负载缺失告警。
• 热插拔仅操作模块本体，禁止带电插拔ETP端子板接线。
• 模块需要完全推入背板卡槽锁紧，机柜震动会造成接触不良故障。

常见故障现象及排查方案

• LOAD负载缺失报警：检查电磁阀/继电器是否损坏，线路开路，实际负载电流小于30mA阈值，核对负载参数。
• 回路短路告警：检查接线端子短路、线缆绝缘破损、负载线圈内部短路，排除短路点。
• POWER电源报警：检查ETP端子板侧24VDC现场供电是否丢失，供电回路接线松动。
• 模块同步异常：模块未插紧，背板接触不良，拔出重新牢固插入，等待系统自动同步。
• 热插拔后模块识别失败：等待总线自动扫描识别，确认背板总线无损坏。

应用领域

• 石油炼化ESD紧急停车系统，驱动24VDC切断阀、电磁阀。
• 电厂BMS锅炉安全保护、汽机跳闸联锁控制回路。
• 化工厂、煤化工SIS安全仪表系统安全输出回路。
• 海上平台火气F&G系统，隔离阀、声光报警设备控制。
• 油气管道、储罐区安全联锁机柜安全输出。

配套兼容产品

• 适配机架：Tricon CX、EX、RX系列SIS主机机架。
• 配套配件：外部端子板ETP 9662‑610、背板连接电缆。

• 同系列参考：3623T（120VDC SDO）、3625大电流SDO模块、3664高密度SDO模块。
