产品概述

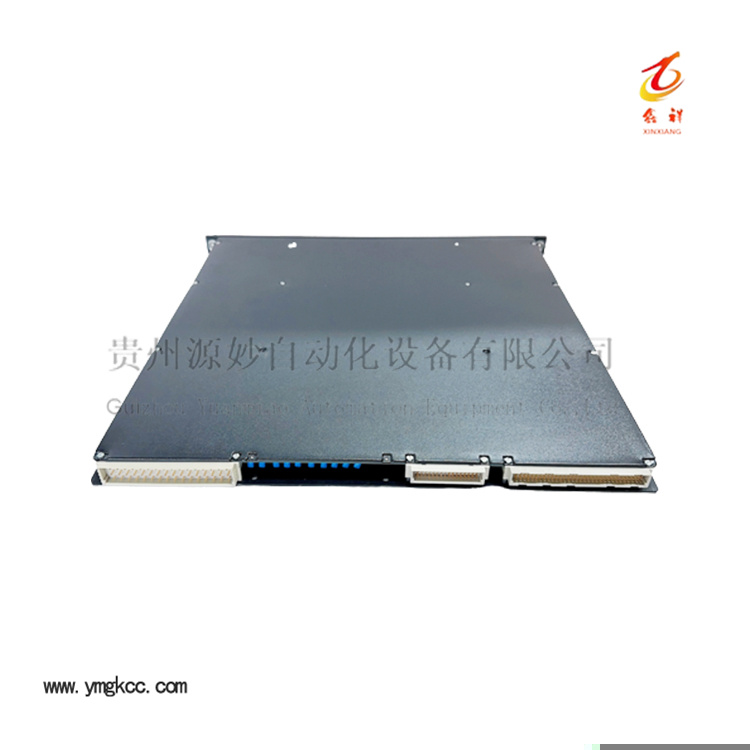

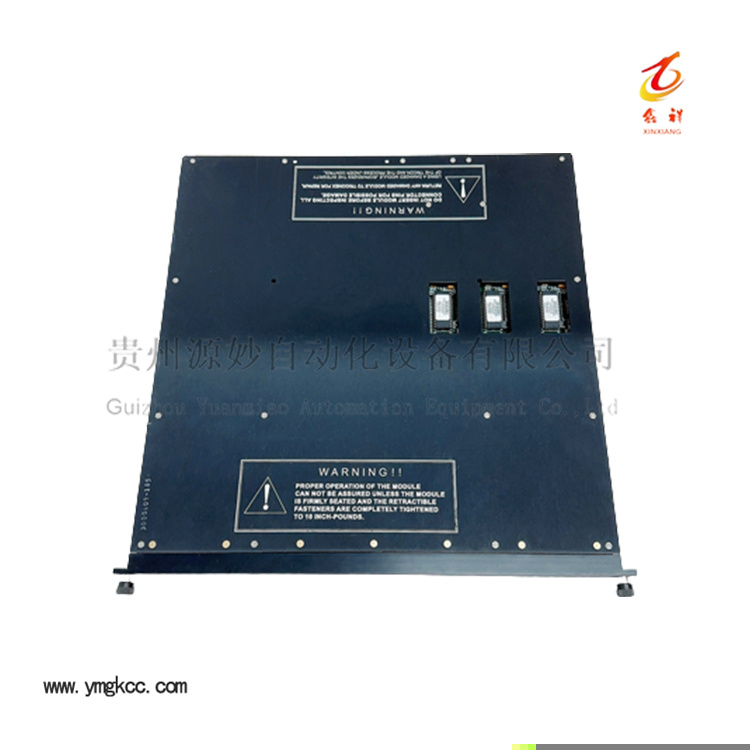

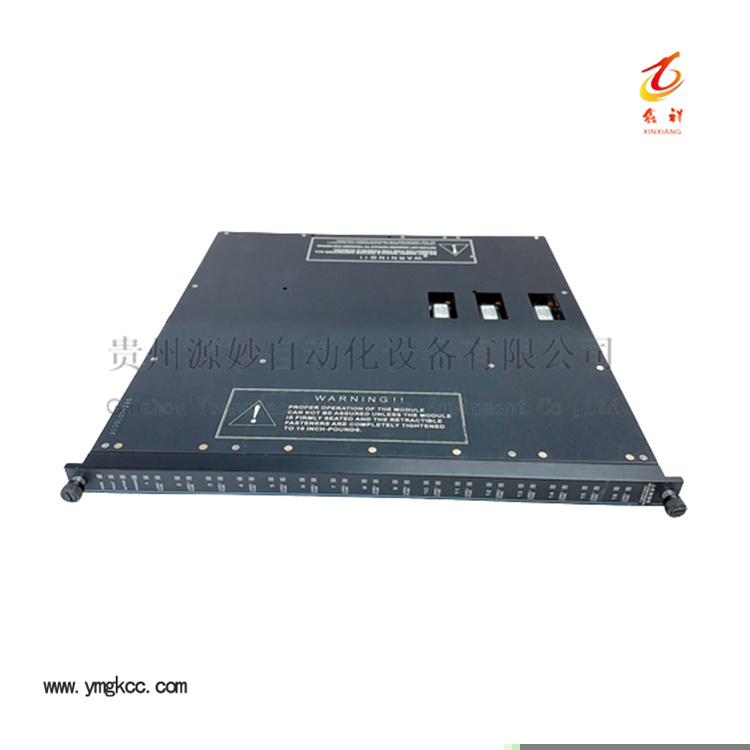

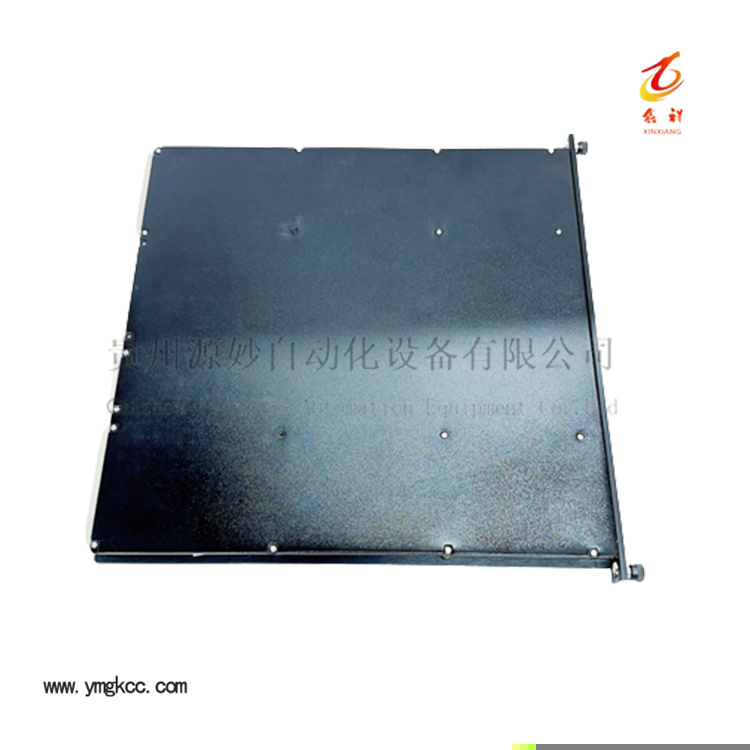

Triconex 3623T为Tricon安全仪表系统SIS配套TMR三重化冗余监督型数字输出模块，额定120VDC，16通道共用公共端输出。模块采用三取二表决容错架构，每个通道内置电压电流回采回路，可实时监控现场回路、负载、短路、开路故障，满足SIL3安全等级应用需求。

该监控数字输出模块支持在线热插拔，机柜不停机即可完成模块更换，故障状态输出默认断开，符合故障‑安全设计，广泛用于ESD紧急停车、火气F&G、锅炉保护等高风险工业安全回路。

核心技术参数

核心优势

• TMR三重化冗余架构，三取二表决，消除单点故障风险，保障安全回路连续运行。
• 通道级回路监控，可检测开路、短路、负载缺失、保险丝熔断等现场故障，实时上报诊断信息。
• 支持不停机柜热插拔维护，设备运行中直接更换模块，降低系统停机时间。
• 故障‑安全逻辑，模块故障时输出自动断开，保护现场安全设备。
• 专门适配120VDC电磁阀、跳闸继电器，替代传统机械继电器，减少机械磨损故障点。

• 与Tricon控制器无缝对接，配套外部端子板ETP完成现场接线。

工作原理

Triconex 3623T模块内部拥有三路完全独立的逻辑处理支路，控制器通过TriBus总线下发输出指令到三路支路并行运算。

采用三取二表决机制，至少两路支路输出状态一致，才会驱动输出回路导通；单一路硬件故障会被自动隔离，不影响整体输出。

每个输出通道配置采样回路，持续采集电压电流，实现输出开关、电缆线路、负载设备的在线检测，不中断输出即可完成隐性故障脉冲测试。

应用领域

• 石油炼化厂ESD紧急停车系统，驱动120VDC切断阀、跳闸电磁阀
• 电厂BMS锅炉保护、汽机跳闸安全联锁回路
• 海上平台火气F&G安全系统，隔离阀、报警 Beacon输出控制
• 化工、煤化工SIS安全仪表系统高功率直流安全输出回路

• 油气管道、储罐区安全联锁控制机柜

配套兼容产品

• 适配机柜：Tricon系列SIS系统主机机架
• 配套配件：外部端子板ETP、信号电缆、快速熔断器1A快熔

• 同系列参考：3623、3624数字输出模块

常见问题解答
