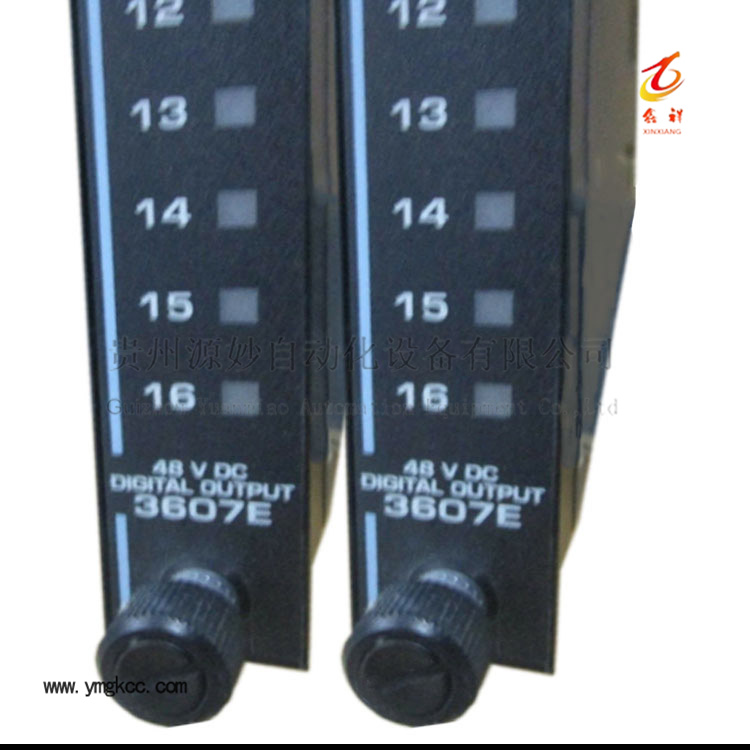

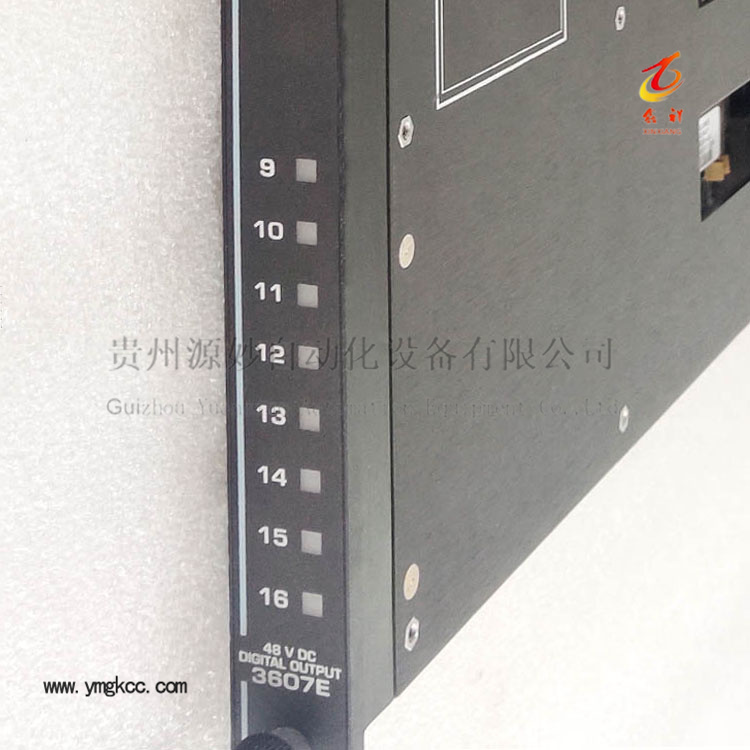

Triconex 3607E是Tricon系列SIS安全仪表系统配套16通道数字输出模块，属于TMR三重冗余硬件单元。模块输出开关量信号，用来驱动电磁阀、安全继电器等执行机构，完成装置紧急停车、阀门切断、机组停机等安全联锁动作。每一路输出通道具备回路状态诊断能力，可以实时识别线路故障，向控制系统上报告警信息。Triconex 3607E支持模块本体热插拔，维护更换的时候无需停止整套安全系统运行，广泛服务于石油化工、煤化工、燃气火电、油气开采等高风险工业场景。
| 参数项目 | 规格说明 |
|---|---|
| 产品型号 | Triconex 3607E |
| 模块类型 | 数字输出模块 DO |
| 输出通道 | 16通道 |
| 硬件架构 | TMR三重冗余表决 |
| 适配控制系统 | Tricon SIS安全仪表系统 |
| 适配负载 | 电磁阀，安全继电器 |
| 诊断能力 | 开路检测，短路故障告警 |
| 维护方式 | 模块本体支持热插拔 |
| 工作温度 | 0℃‑60℃ |
三重独立电路完成输出表决，单通道故障仅触发报警，不会直接造成安全联锁失效，满足工业安全控制要求。
单模块集成16路输出通道，减少机柜内部模块使用数量，节约机柜安装空间，降低硬件采购成本。
实时监测外部输出回路，负载开路、线路短路故障均可识别，方便运维人员提前排查现场隐患。
模块本体支持热插拔，生产装置无需停车，可利用检修窗口直接替换故障模块，减少工厂停产损失。
通道无输出动作：检查现场电磁阀、继电器负载状态，确认端子接线无松动脱落，核对组态输出逻辑。
回路开路报警：排查外部线路断线，确认现场负载供电正常，检查线圈是否烧毁损坏。
输出短路告警：查找线路对地短路点，核对外部接线，排除负载线圈击穿问题。
TMR表决不一致告警：分别检测三路输出回路，定位单路线路异常或者硬件损坏位置。
模块指示灯异常：检查背板底座接触情况，重新插拔模块，确认机柜供电电压。
Triconex 3607E数字输出模块多用于需要安全联锁执行输出的工况。石油化工SIS紧急停车系统、煤化工机组保护回路、燃气火电汽轮机安全控制、油气开采安全仪表系统。主要用于驱动切断阀电磁阀、安全继电器、机组停机回路，当工艺出现危险工况时完成安全保护动作。
Q Triconex 3607E可以采集开关量输入信号吗？
A 不可以，该模块是数字输出模块，只负责输出联锁指令，采集信号需要选用DI数字输入模块。
Q 单通道损坏是否造成SIS系统联锁失效？
A 依靠TMR三重冗余，单通道故障仅报警，系统依旧可以执行联锁输出，择机更换模块即可。
Q Triconex 3607E支持热插拔操作吗？
A 模块本体支持热插拔，接线端子部分严禁带电操作。
Q 3607E模块能够直接驱动哪些设备？
A 适配电磁阀、安全继电器，大功率负载需要增加中间继电器做隔离转换。
