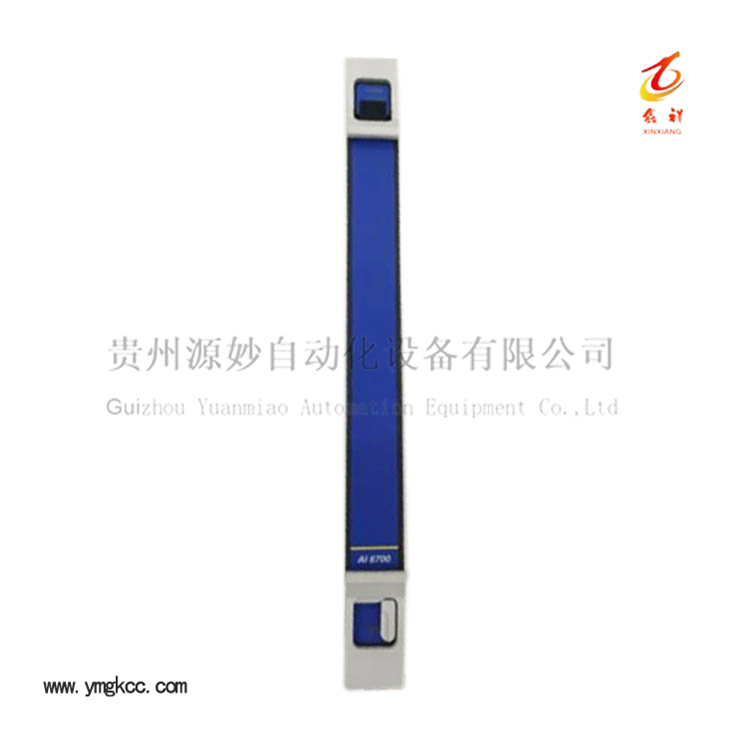

AI6700是Triconex系列三重冗余(TMR)架构模拟量输入模块，属于安全仪表系统SIS专用输入卡件，专为高可靠安全控制场景设计，主要采集现场4‑20mA变送器模拟信号。模块采用完整三重化硬件架构，依靠硬件三取二表决机制实现故障容错，单点模块通道故障不会造成系统停机或者安全功能失效。模块适配Tricon控制器机架，完成现场模拟信号隔离接收、信号调理、模数转换，转换完成的数据经由TMR内部高速总线传输至主控卡件开展安全逻辑运算。该模块广泛应用在石油天然气、化工炼化、电力、煤化工等对安全等级要求严苛的生产装置，为工艺联锁保护提供可靠的模拟量数据来源。
| 模块类型 | TMR三重冗余模拟量输入模块 |
| 支持信号类型 | 4‑20mA电流模拟输入 |
| 通道数量 | 8路模拟量输入通道 |
| 架构机制 | 三路独立采集回路，硬件级三取二表决 |
| 通道隔离方式 | 组电气隔离，阻隔地环路、现场干扰脉冲 |
| 诊断项目 | 回路断线、短路检测、信号超量程、模块硬件自诊断 |
| 热插拔特性 | 支持在线热插拔，装置不停机维护更换模块 |
| 适配硬件机架 | Tricon系列主机机架，配套TMR主控卡运行 |
| 安全认证等级 | 满足SIL3安全完整性等级应用要求 |
| 工作环境温度 | 0℃ ~ +60℃ |
| 数据传输 | Tricon内部三重冗余背板总线 |
AI6700模块内部集成三套完全相互独立的信号采集电路，来自现场变送器的同一路4‑20mA信号会同步送入三路采集链路，分别独立完成信号调理与模数转换。三路转换完成的数字信号送入模块内部硬件表决单元执行三取二表决逻辑。当任意一路采集回路出现硬件故障，表决单元会自动剔除异常采集结果，采用另外两路正常回路输出的有效数据，同时触发模块诊断告警信息上传系统。整套过程不会中断系统运行，实现硬件单点故障容错，避免单一硬件损坏造成安全联锁功能失效，以此保障SIS系统持续可靠工作。
AI6700 TMR模拟量输入模块属于Triconex安全控制系统核心输入部件，大量部署于石油开采、油气输送、化工炼化、煤化工等行业安全联锁SIS系统。接收各类工艺变送器输出4‑20mA信号，采集压力、温度、液位、流量等关键工艺参数，参与安全逻辑判断，工艺参数越限时协助系统触发联锁保护动作，规避工艺事故风险。适用于装置连续运行、不允许随意停机的高风险生产现场。
Q：AI6700模块可以直接接入热电阻RTD信号吗？
A：不可以。AI6700仅支持4‑20mA电流信号采集，热电阻信号需要选用对应RTD类型Triconex输入模块。
Q：模块热插拔的时候，会不会造成其余通道数据异常？
A：正常热插拔故障模块时，其余通道不受影响，TMR表决机制保障剩余通道采集数据正常输出，仅故障模块本身会报状态告警。
Q：出现通道断线报警，一定是模块硬件损坏吗？
A：不一定。断线告警来源包含现场变送器故障、线路断路、接线端子松动，需要优先排查现场回路，再判断模块硬件是否损坏。
Q：AI6700能否用在非TMR架构的Tricon机架上面？
A：AI6700为TMR专用模块，需要部署在完整三重冗余机架环境，非TMR机架无法发挥三取二容错能力，不建议使用。
Q：模块报硬件故障告警，是否可以继续长期运行？
A：发生模块硬件故障告警后，虽然TMR容错允许短时运行，但三重冗余保护能力下降，需要尽快安排窗口期更换模块，不建议长期带病运行。
Q：AI6700通道是否支持外部变送器供电？
A：模块本身不对外提供变送器供电，现场4‑20mA回路需要外接现场电源给变送器供电。
