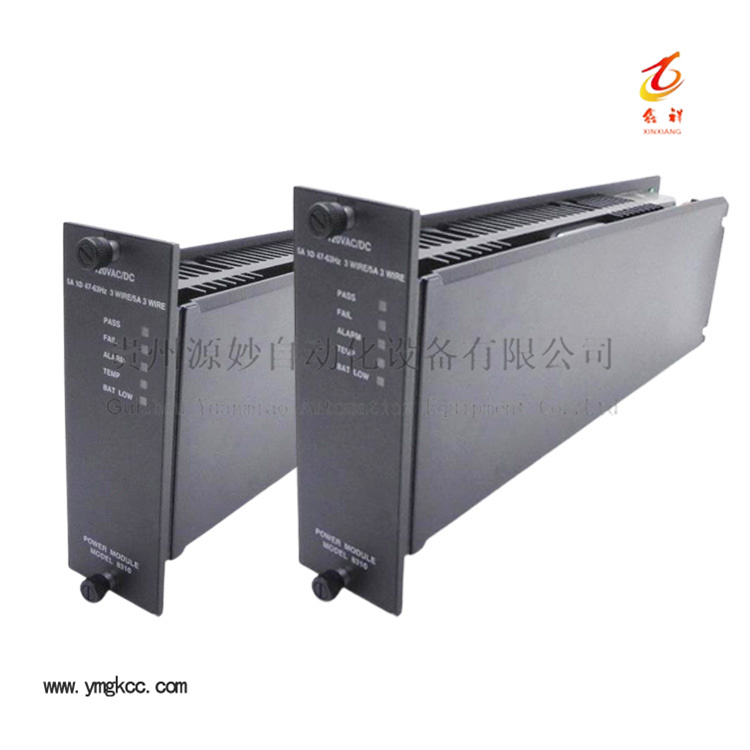

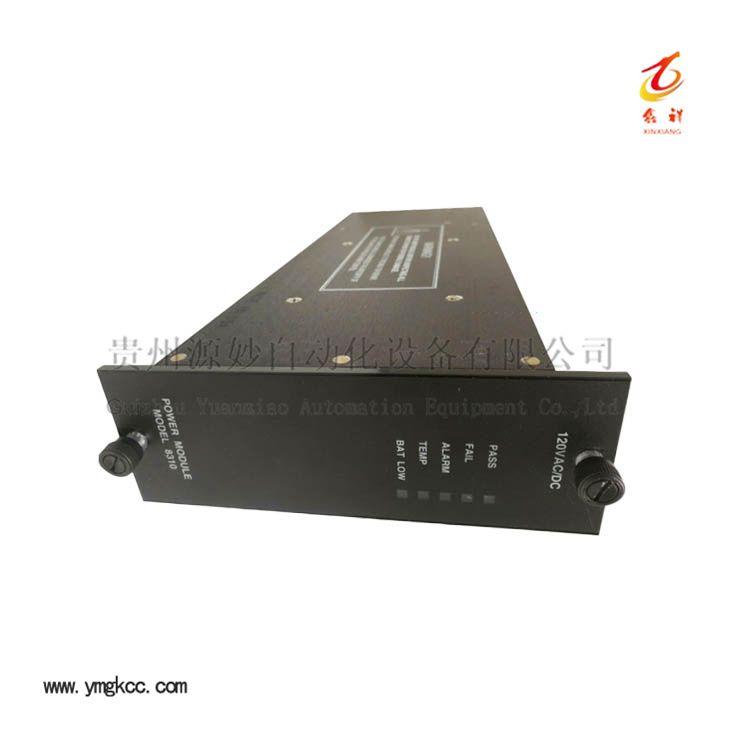

Triconex 8310电源模块

8310属于Tricon三重冗余安全仪表系统硬件，不要和ICS Triplex T8310扩展接口模块混淆，两者无法互相兼容。

产品概述

8310为175瓦机架电源模块，为Tricon主机架扩展机架远程扩展机架背板提供稳压直流电源，为处理器通信模块IO模块供电。每个机架配置双电源实现容错运行，单台电源可以承载机架全部负载，一路电源发生故障另一路可以无缝接手工作，不会造成安全仪表系统停机，支持热插拔，可以在线更换故障电源模块。支持交流120伏或者直流120伏两种输入方式，可以接入市电电网或者直流后备电池系统，适配石油化工油气电厂紧急停车系统火气系统汽轮机保护等安全等级要求较高的应用场景。

技术规格

项目	规格
型号	8310电源模块
额定输入	120伏交流 120伏直流
交流输入范围	85至140伏交流，47至63赫兹
直流输入范围	95至180伏直流
额定输出功率	175瓦，环境温度60摄氏度条件
输出电压	6.5伏直流
最大输出电流	27安
输入要求功率	每路电源输入至少240瓦
保险丝	5安延时型
掉电保持时间	不低于20毫秒，输入跌落至零伏依旧维持输出
超温触发点	内部温度大于83摄氏度告警，对应环境约60摄氏度
兼容机架	8110主机架 8111扩展机架 8112远程扩展机架
告警继电器触点	常开常闭公共，120伏交流1安，硬接线外部告警
重量	3.8千克
工作环境温度	0至60摄氏度
指示灯	正常故障告警超温电池低压


面板指示灯定义

正常代表电源模块工作正常

故障代表电源硬件故障

告警代表出现告警事件，包含电源丢失电池电压低超温模块缺失等情况

超温代表电源内部温度过高报警

电池低压代表机架后备电池电压偏低

外部硬接线告警触点触发条件

电源模块缺失

模块硬件故障

输入主电源丢失

超温告警电池低电压告警

硬件配置与程序逻辑不匹配

主处理器检测系统故障

同系列电源模块对比

型号	额定输入	适用机架
8310	120伏交流直流	主机架扩展远程扩展机架
8311	24伏直流	主机架扩展远程扩展机架
8312	230伏交流	主机架扩展远程扩展机架，不可用于防爆危险区域

安装与配置要点

安装位置为机架最左侧插槽，机架配备两块电源实现冗余配置，单电源可以完成带载，但失去容错能力，不可以用于安全运行模式。

接线端子适配12AWG线缆，接入火线零线保护地，端子配有安全保护盖板。

支持热插拔操作，机架另一路电源保持正常运行状态时，可以直接拔出更换故障8310模块，系统不会停机。整套系统满足IEC61508 SIL3相关安全认证要求。

典型应用

紧急停车系统火气系统透平汽轮机保护工艺安全联锁，适用化工炼油油气平台电站等安全关键工艺场景。230伏交流版本不可用于防爆要求的危险区域，需要防爆场景建议选用8311二十四伏直流电源方案。
