Triconex 8300 主机机架电源模块 | 8300A

Triconex 8300 主机机架电源模块

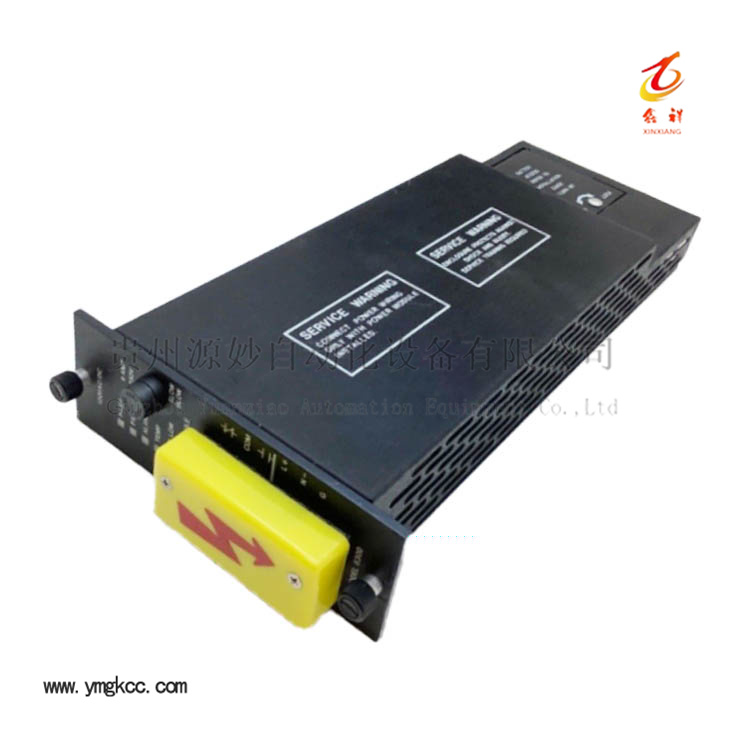

Triconex 8300（8300A）为主机机架主电源模块，归属施耐德Triconex TMR三重化容错SIS安全仪表系统硬件，专门为8300高密度主机机架提供整机供电，为机架Tri‑Bus三重背板总线、主处理器模块以及全部I/O卡件提供工作电源，是安全系统消除供电单点故障的关键部件。

产品概述

8300主机机架本身不含内置电源，必须装配8300电源模块才可运行。官方设计采用冗余供电架构，单台模块即可承担机架满负载，支持热插拔在线更换。当其中一块电源模块出现故障，系统不会中断安全逻辑运行，保障ESD紧急停车、火气保护、燃烧管理、高压保护等安全功能持续生效。电源模块内部具备独立A/B/C三路供电通道，和整机TMR三重冗余架构相匹配，不仅完成电能转换，同时执行故障检测、故障隔离，故障状态可通过背板总线上传给控制器，在工程师站远程读取告警信息。

规格参数

内置保护电路

• 过压保护OVP：各输出通道独立过压防护，避免过压损坏处理器与I/O卡件
• 过流保护OCP：瞬态过载自动恢复，持续过载触发系统故障告警
• 内部慢熔保险丝SLOW‑BLOW保护
• 过温热关断：温度超限触发告警，严重过热该模块自动关断，冗余模块继续带载
• 输入欠压检测，实时上报输入供电丢失故障

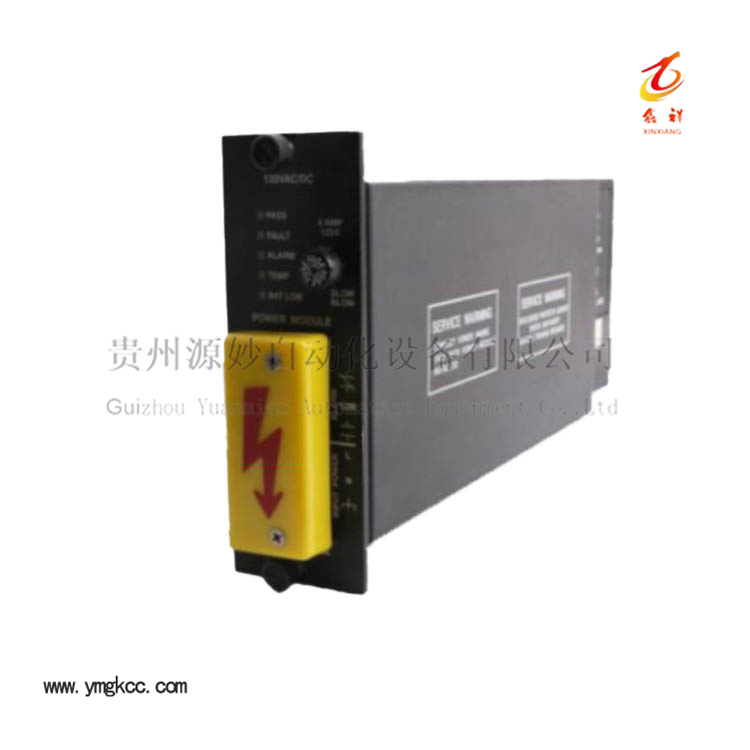

前面板指示灯说明

• PASS绿色：电源模块工作状态正常
• FAULT红色：模块内部硬件故障
• ALARM黄色：系统降级告警，单电源运行，丧失冗余能力，需要尽快处理
• TRIP LOW：外部输入电压过低，上游供电回路异常
• SLOW BLOW：内部保险丝熔断，模块失效，需整体更换模块

配置与安装规范

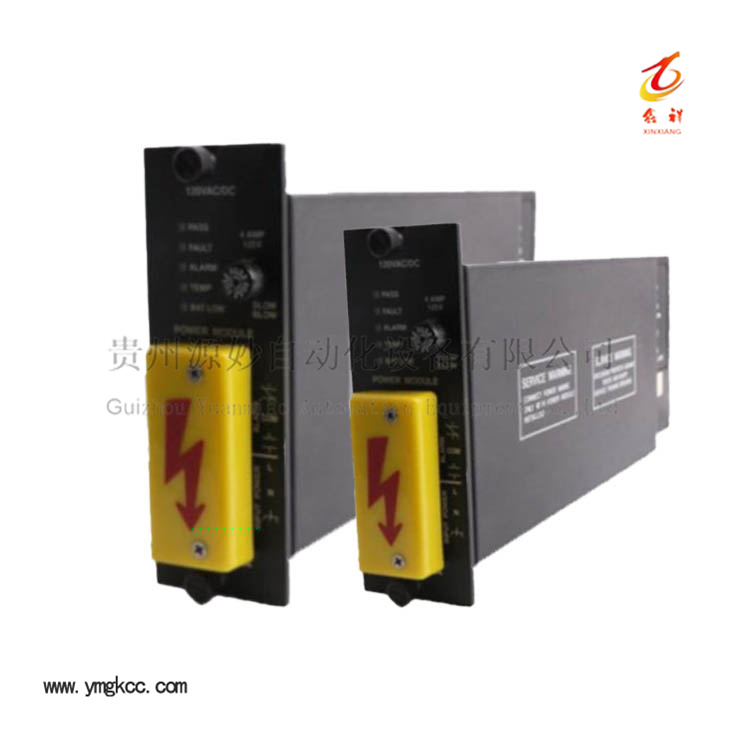

每个8300主机机架、扩展机架，规范要求必须配置两块8300电源模块，不允许单机架只装配一块电源投入安全系统运行。两块电源可接入两路相互独立外部供电，降低上游供电故障风险。

热插拔维护仅允许在双电源均正常的前提下拔出单块模块；严禁同时拔出两块电源模块，会直接造成机架整体掉电，触发安全联锁停车。输入接线使用适配线缆，做好机柜接地，机柜需保持通风，规避粉尘、腐蚀性气体环境。电源全部诊断信息记录在系统SOE事件日志，可用于故障溯源分析。

型号区分

需要区分同系列其他电源型号：8302A为230VAC输入电源模块；8305A为24VDC输入电源模块，输入规格不同，不可直接与8300A混插替换。8300Chassis代表高密度主机机架机笼，机架本身不含电源模块。

适用行业场景

主要用于石油化工、炼油、油气、煤化工、火力电厂等需要SIL3安全等级的工艺现场，服务ESD紧急停车系统、F&G火气系统、BMS燃烧管理系统、HIPPS高压保护系统等安全仪表应用。
