用于石化油气行业 SIS 系统，光纤远程扩展 I/O 机箱，满足 SIL3 安全联锁场景

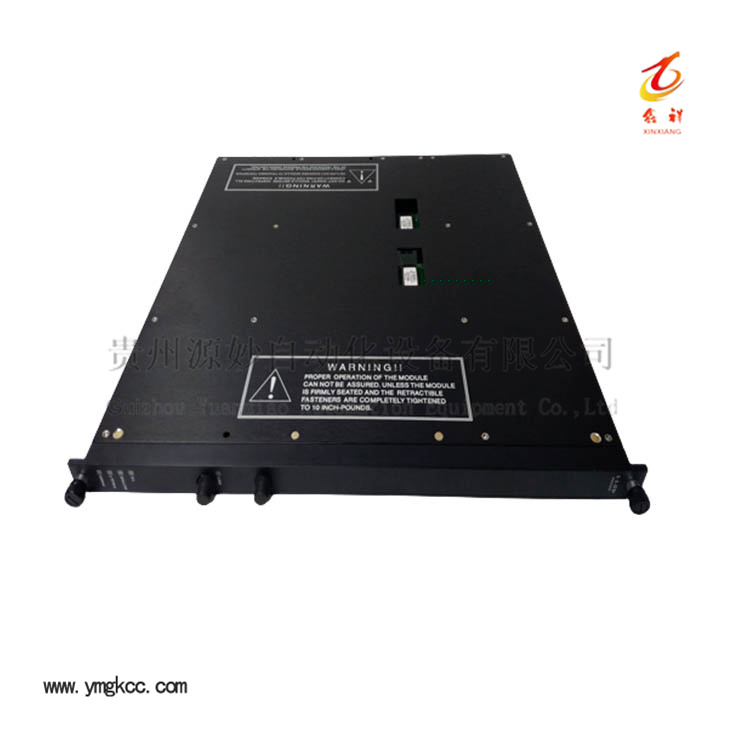

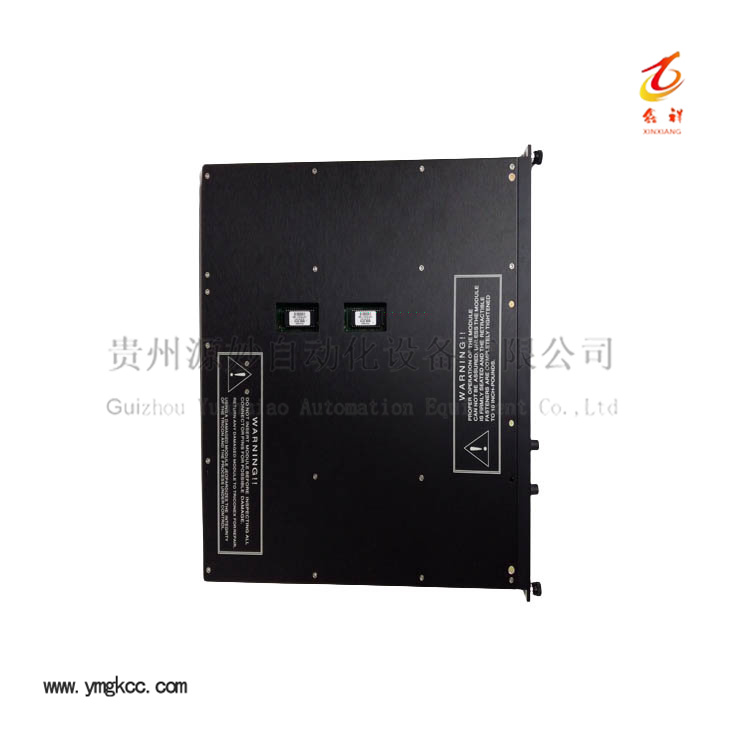

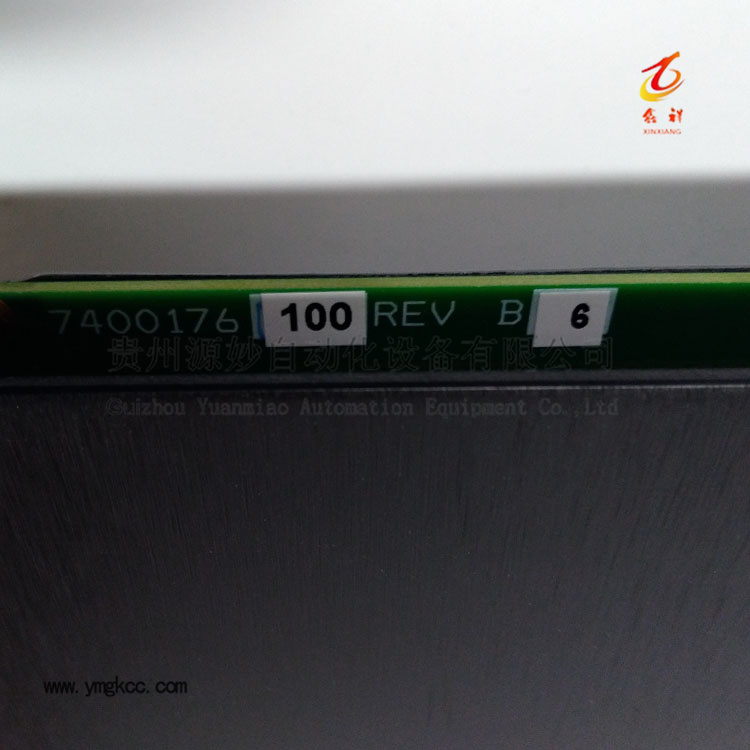

4211 RXM 是 Triconex 安全仪表系统新一代远程扩展模块，采用单模 ST 光纤接口，支持主机架与远程 I/O 机架之间的高速内部总线通信。在继承 TMR 三重冗余架构的基础上，进一步优化了传输带宽与抗干扰能力，满足 SIL 3 安全等级要求。4211 作为 4210-3 的性能增强型号，适用于超长距离（最远 15 km）及高电磁干扰环境，是大型石化、海上平台及管线 SCADA 系统的理想选择。
最大 15 km，较 4210 提升 25%，适应更广的厂区布局。
500 kbps，提升 33%，缩短 I/O 扫描周期，提高系统响应。
单组支持 4 个远程 I/O 机架，扩展能力更强，减少主机架数量。
新增 LINK QUALITY 指示灯，提前预警光功率衰减，便于主动维护。
| 项目 | 参数 |
|---|---|
| 完整型号 | 4211 RXM（成套 3 块） |
| 光纤接口 | ST 单模光纤，TMR A/B/C 三通道，每通道 TX/RX 收发 |
| I/O 总线速率 | 500 kbps（兼容 375 kbps 模式） |
| 最大传输距离 | 15 km |
| 支持远程站点 | 最多 4 个远程 I/O 机架 |
| 架构特性 | TMR 三重冗余，支持热插拔在线更换 |
| 供电 | 机架背板 24 VDC（功耗 12 W） |
| 工作温度 | -20 至 +70（工业级） |
| 状态指示灯 | PASS、FAULT、A/B/C TX/RX、LINK QUALITY |
| 兼容机架 | 8110、8113，Tricon V10/V11（向下兼容 V9） |
| 指示灯 | 颜色 | 含义 |
|---|---|---|
| PASS | 绿色 | 全冗余正常 |
| FAULT | 红色 | 常亮=严重故障，闪烁=降级 |
| TX (A/B/C) | 黄色 | 发送活动，闪烁正常 |
| RX (A/B/C) | 绿色 | 接收活动，闪烁正常 |
| LINK QUALITY | 蓝色 | 常亮=优良，闪烁=衰减预警 |
| 项目 | 规格 |
|---|---|
| 储存温度 | -40 至 +85 |
| 相对湿度 | 5% ~ 95% RH |
| 振动耐受 | 2 g @ 5~100 Hz |
| 冲击耐受 | 15 g / 11 ms |
| 尺寸（单块） | 25×266×211 mm |
| 重量（3块） | 约3kg |
光纤选型建议： 采用符合 ITU-T G.652 标准的单模光纤，1310 nm 窗口衰减小于 0.4 dB/km。长距离（>10 km）传输时需核算光功率预算，预留至少 3 dB 余量。
4211 延续 TMR 三重冗余设计，三个独立通道并行传输，主控制器三取二投票。单通道故障时自动切除，系统降级为双通道运行，安全功能不中断。故障模块支持在线热插拔，更换后自动同步并恢复全冗余。
新增的链路质量监测功能可提前预警光功率劣化，运维人员可主动更换光模块或清洁接头，避免突发故障。热插拔操作建议在防静电环境下进行，并确保备用模块固件版本一致。
| 型号 | 光纤类型 | 最大距离 | 速率 | 远程站点 | 备注 |
|---|---|---|---|---|---|
| 4200-3 | 多模 ST | 2 km | 375 kbps | 3 | 短距离，旧款 |
| 4201-3 | 单模 ST | 12 km | 375 kbps | 3 | 趋于停产 |
| 4210-3 | 单模 ST | 12 km | 375 kbps | 3 | 主流成熟型号 |
| 4211 | 单模 ST | 15 km | 500 kbps | 4 | 新项目推荐，性能增强 |
