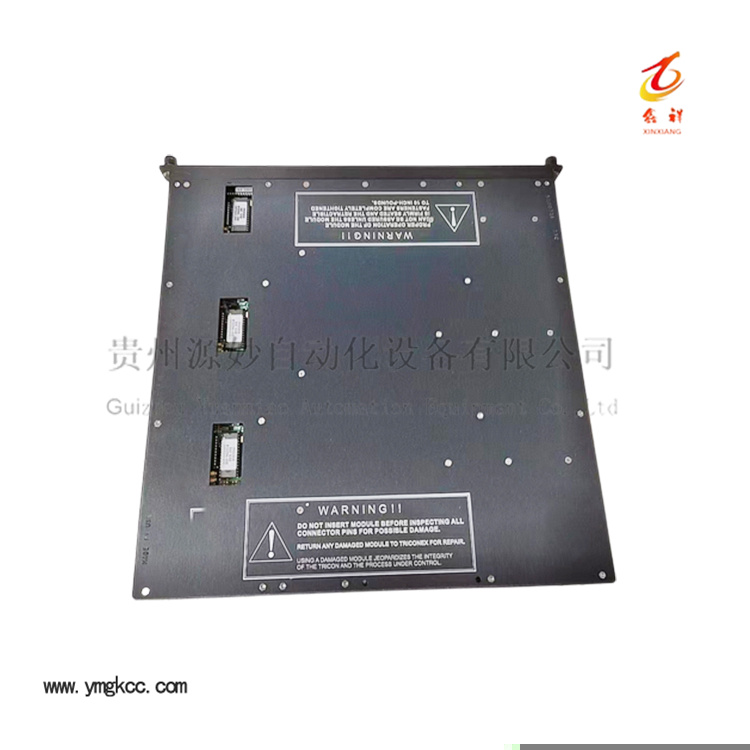

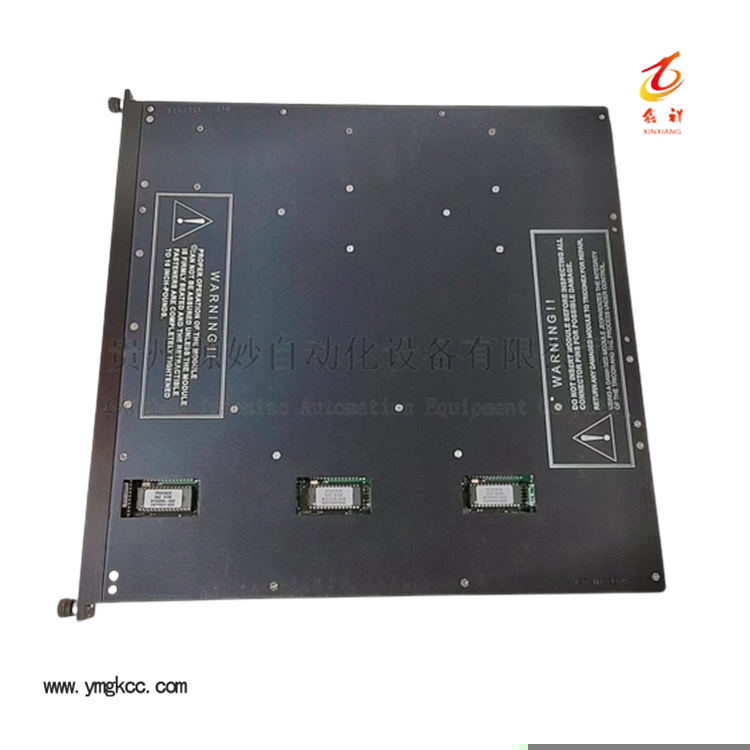

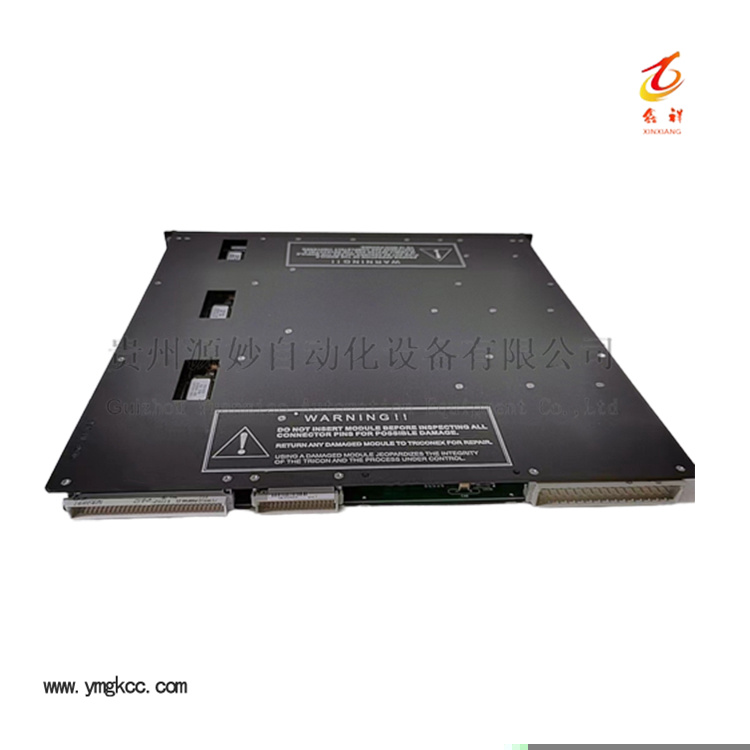

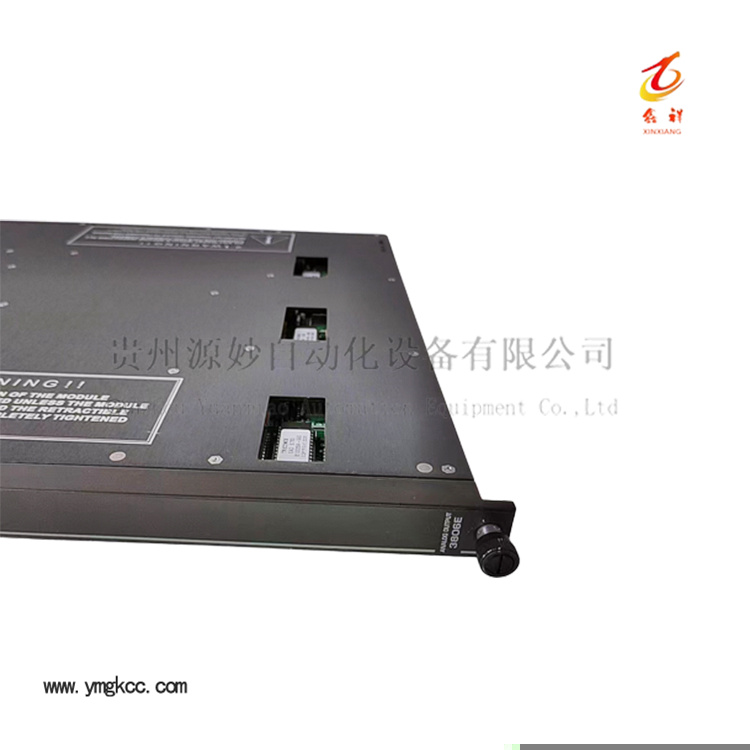

Triconex 3806E Analog Input 模拟量输入模块

TMR AI3806E 三重冗余安全模拟量采集模块

产品概述

Triconex 3806E（AI3806E）是Tricon安全仪表系统TMR三重模块化冗余架构下的模拟量输入模块，用于工业现场各类模拟信号采集，广泛应用于石油化工、煤化工、油气开采、电力、核电配套、大型装置安全联锁保护系统。模块遵循TMR三重冗余硬件设计，三路独立通道同时对现场信号进行采样，内部硬件进行三取二表决运算，单路通道故障不会造成模块整体失效，极大提升系统安全完整性等级，满足SIL3安全应用场景需求。

AI3806E模块接收来自现场变送器输出的4‑20mA工业标准电流信号，将现场工艺压力、温度、液位、流量等模拟量信号转换为数字信号上传至Tricon主控制器，参与安全逻辑运算、联锁判断、工艺监控。模块集成完善的通道诊断功能，能够实时检测断线、短路、超量程、模块硬件故障，故障信息上传系统，方便运维人员快速定位现场回路或者模块本体问题，降低非计划停机风险。

产品特性

• TMR三重冗余架构：模块内部三路完全独立采集电路，三取二表决逻辑，单点故障不影响正常工作，实现高容错能力。
• 信号类型：支持4‑20mA两线制变送器模拟电流输入，适配绝大多数工业现场测量仪表。
• 通道数量：8路模拟量输入通道，单模块可同时采集8路现场工艺信号。
• 安全等级：满足SIL3安全完整性等级，用于SIS安全仪表系统联锁保护。
• 全通道诊断：回路断线检测、短路检测、信号超量程检测、模块硬件自检，故障状态实时上报。
• 热插拔支持：在线带电插拔更换模块，系统无需停机，不中断其余通道信号采集，方便现场维护。
• 背板总线通讯：对接Tricon机架背板，和主控卡件高速数据交互。

• 隔离设计：现场侧与系统侧电气隔离，抑制现场干扰，抵御工业现场浪涌、电磁干扰。

技术参数

应用场景

Triconex 3806E AI3806E模块作为安全系统模拟量采集单元，大量部署在需要高可靠性安全联锁的工业装置：

• 石油化工SIS安全仪表系统，采集温度、压力、液位、流量变送器信号
• 油气集输、长输管线安全保护联锁系统
• 煤化工、化肥装置紧急停车ESD系统
• 火力发电厂机组安全保护、锅炉联锁保护
• 储罐区安全监测、高压工艺装置联锁保护

• 大型工厂改造、旧Tricon系统备件替换项目

安装与使用要点

3806E模块需要安装在Tricon系统标准机架插槽，配合配套端子板实现现场仪表接线。现场两线制4‑20mA变送器信号接入端子板，再连接至AI3806E模块。模块支持热插拔，更换故障模块时无需关闭整套系统，不会影响其余通道的信号采集。

模块上电后自动执行硬件自检，面板LED指示灯反馈模块状态、通道状态。出现断线、短路故障时对应通道指示灯告警，可在上位机组态软件读取详细诊断信息，区分是现场回路故障还是模块本体故障。组态阶段需要对每个通道设置量程、故障报警阈值，适配不同工艺测量点。

使用环境需要规避强腐蚀、高粉尘、超温环境，保证机柜通风散热，降低模块故障率。做备件替换时确认型号完全匹配3806E，保证硬件版本兼容现有Tricon主机系统。

常见问题FAQ

备注：Triconex 3806E AI3806E为Tricon安全系统模拟量输入卡件，多用于工业SIS/ESD系统备件，选型替换时核对型号、硬件版本、端子板配套关系。
