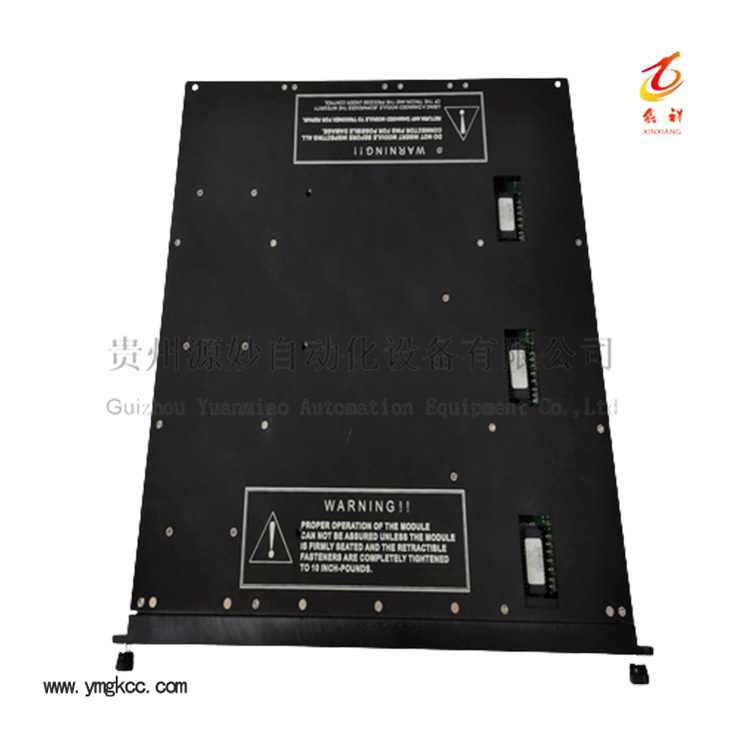

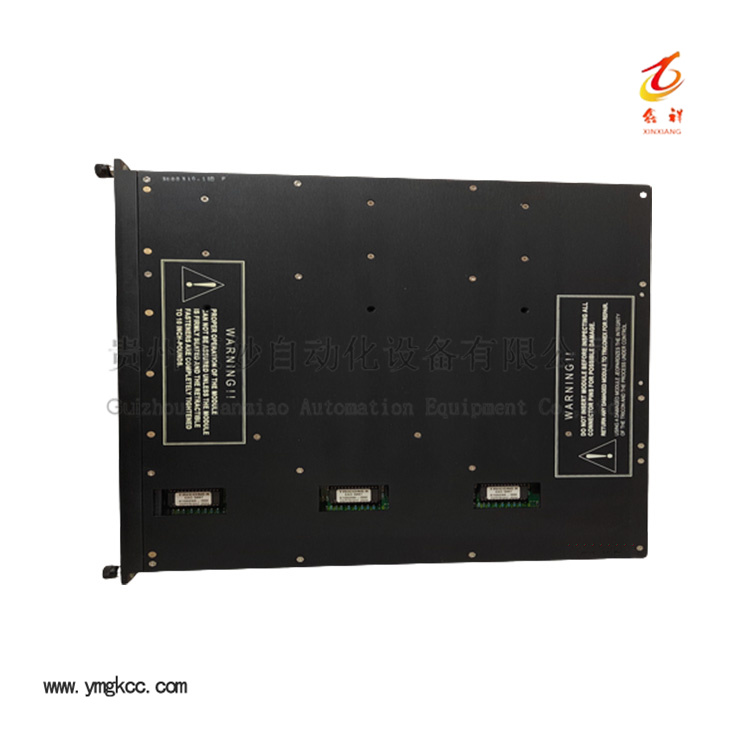

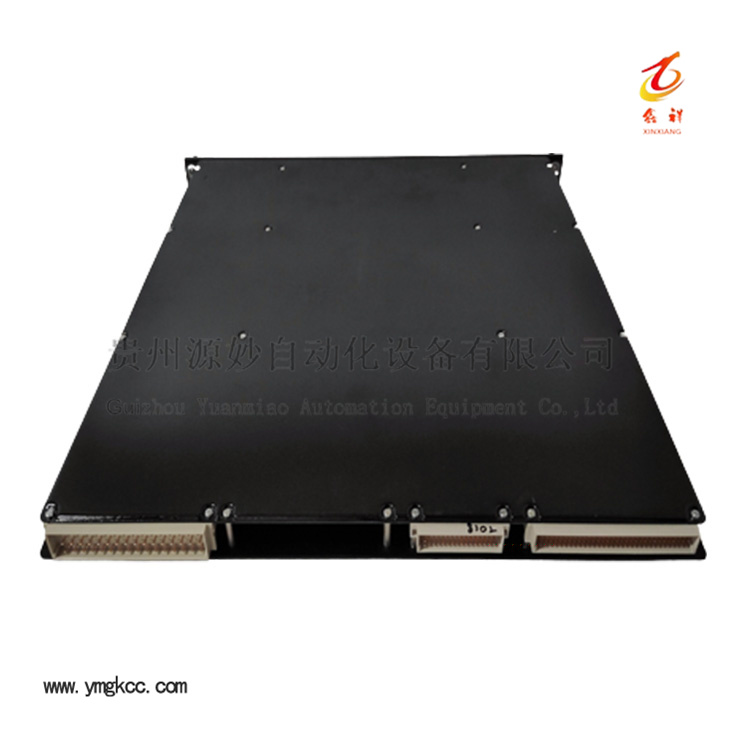

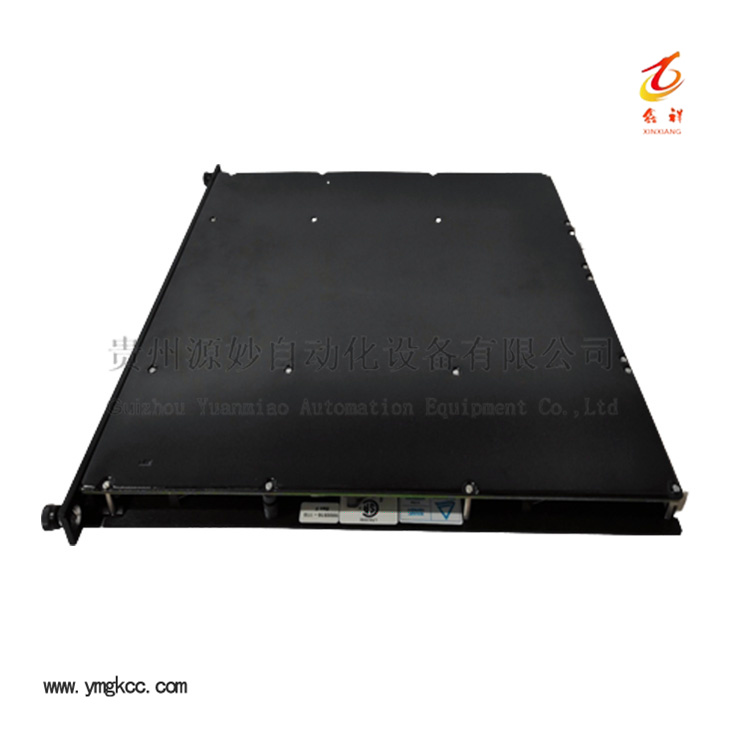

Triconex 3805E TMR三重冗余8通道模拟量输出模块(AO) 产品详细介绍

一、产品概述

Triconex 3805E是施耐德Triconex品牌旗下专为SIS安全仪表系统研发的TMR三重冗余架构8通道模拟量输出模块，是工业安全控制系统的核心输出硬件，广泛配套Tricon系列安全控制器使用。该模块专为石油化工、煤化工、电力、油气储运等高危工业场景设计，核心解决工业生产过程中安全联锁、工艺调节、设备安全控制等核心需求，凭借严苛的安全设计与超高稳定性，满足IEC61508国际安全标准。

3805E核心功能为将安全控制器输出的数字控制信号，精准转换为工业标准4‑20mA模拟电流信号，输出至现场调节阀、气动定位器、电动执行机构、变频设备等终端执行器件，实现生产工艺参数的精准调节与安全联锁控制。区别于普通工业模拟量模块，3805E搭载专属TMR三重化容错技术，彻底规避单硬件故障导致的系统停机、控制失效问题，保障高危工况下系统连续、安全、稳定运行。

二、核心TMR三重冗余架构原理

TMR（Triple Modular Redundancy）三重模块化冗余是Triconex安全模块的核心技术，也是3805E模块区别于普通工控模块的核心优势。模块内部集成三路完全独立、互不干扰的信号采集、运算、输出电路支路，包含独立的运算芯片、转换电路、输出驱动电路及诊断单元，三路支路同步接收控制器指令、同步运算、同步输出信号。

工作过程中，模块内置硬件表决器对三路输出信号进行实时逻辑表决，采用“三取二”容错机制，当任意单一路支路出现故障、信号偏差、电路异常时，系统自动屏蔽故障支路，采用另外两路正常支路的有效信号进行输出，单支路故障完全不影响模块整体输出功能与系统运行，无停机、无断控风险。同时模块故障切换时间小于10ms，切换过程无波动、无信号中断，完全满足工业连续生产的严苛控制要求。

该架构从硬件层面实现故障容错，区别于软件冗余的虚拟容错模式，硬件三重化设计可靠性更高、抗干扰能力更强，可抵御工业现场电磁干扰、硬件老化、瞬时电压波动等各类工况问题，完美适配高危安全生产场景的容错需求，整机安全等级达到SIL3最高工业安全等级。

三、技术参数规格

四、核心功能特点

1. 三重容错，超高安全可靠性

依托TMR三重冗余硬件架构，实现单通道、单电路故障完全容错，杜绝单点故障引发的系统失控、工艺停机、安全联锁失效等问题。三路硬件独立运行、实时表决，最大程度规避工业现场硬件老化、电磁干扰、电压波动带来的运行风险，满足化工、油气等高危行业的安全生产规范，是SIS安全系统的核心容错硬件。

2. 高精度信号转换，控制精准稳定

模块搭载12bit高精度数模转换芯片，全量程输出精度控制在0.25%FSR以内，支持细微信号调节与超量程输出，可精准匹配工业调节阀、执行机构的控制精度需求。信号输出线性度高、温漂小，在长期连续运行工况下无信号偏移，保障温度、压力、流量、液位等工艺参数的精准闭环控制。

3. 在线热插拔，免停机维护

适配Tricon专用背板总线，支持系统不停机在线热插拔更换、维护。设备检修、模块故障更换、设备升级时无需关停整套安全控制系统，不影响生产线连续运行，大幅降低设备维护成本与停机损失，完美适配连续化工业生产工况。

4. 全维度自诊断，故障精准预警

模块内置智能自诊断系统，可7×24小时实时监测通道状态、电路工况、信号输出状态。可精准识别并上报通道开路、线路短路、支路电路故障、信号异常偏移、总线通讯异常等各类故障，同步上传至上位控制系统，方便运维人员快速定位故障点位、及时排查修复，提升系统运维效率与设备稳定性。

5. 强抗干扰，适配严苛工业工况

模块采用工业级硬件材质与抗干扰电路设计，具备优异的电磁兼容能力，可抵御工业现场变频器、电机、高压设备产生的电磁干扰，同时具备高压过压防护能力，耐受现场电压波动、瞬时冲击，在高温、多尘、强干扰的恶劣工业环境中可长期稳定运行。

五、应用行业与场景

Triconex 3805E模块凭借SIL3安全等级、三重冗余容错能力，专属应用于各类高危工业SIS安全仪表控制系统，核心应用场景如下：

• 石油天然气行业：油气开采、长输管线、LNG储罐、油气净化装置的安全联锁与工艺调节控制
• 化工与煤化工行业：精细化工、煤化工、炼化装置、反应釜、精馏装置的安全控制与参数调节
• 电力能源行业：火电厂、热电厂、新能源配套电站的锅炉、汽机、辅机安全联锁控制系统

• 其他高危制造业：制药、冶金、轻工高危工艺装置的安全仪表系统控制输出

六、同系列易混淆型号区分说明

Triconex卡件型号繁多，功能差异较大，现场选型需精准区分，核心对标型号差异如下：

• 3805E：8通道模拟量输出AO模块，4‑20mA输出，非隔离设计，常规工艺调节专用
• 3806E：隔离型模拟量输出AO模块，抗干扰能力更强，适用于强干扰特殊工况
• 37XX系列：全系模拟量输入AI模块，用于现场传感器信号采集，无输出功能
• 36XX系列：数字量DI/DO开关量模块，用于开关信号采集与启停控制，无模拟量调节功能

七、产品选型与采购备注

目前Triconex 3805E原厂全新设备已逐步停产，当前工业市场流通产品多为老库存备件及合规替代备件。选型采购与设备更换时，需重点核验模块通道精度、TMR冗余表决功能、自诊断报警功能及背板总线版本兼容性，确保模块上机后稳定匹配原有SIS系统，保障安全控制系统合规运行。
