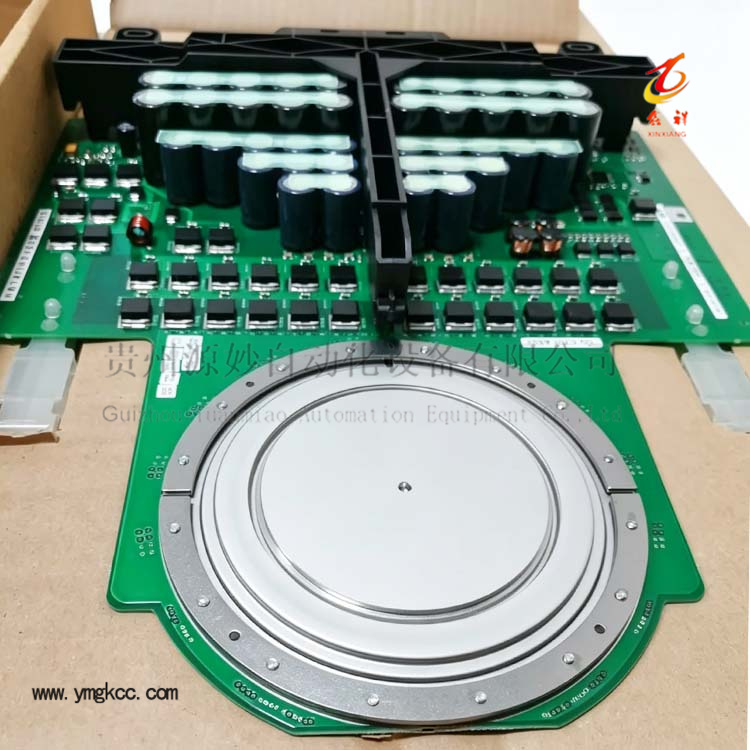

ABB 5SHX1960L0004 3BHL000390P0104 ACS 6000 IGCT RC 模块 产品介绍

产品概述

ABB RC‑IGCT反向导通集成门极换向晶闸管模块，物料号5SHX1960L0004、3BHL000390P0104，专门适配ACS6000中高压变频器功率单元，属于大功率电力电子核心半导体器件。RC‑IGCT将晶闸管与反向二极管集成一体，具备高耐压、大电流、高速开关特性，依靠光纤光脉冲完成门极触发控制，广泛应用于冶金、矿山、大型风机水泵中高压传动系统。模块发生损坏会引发功率单元故障、过流跳闸、变频器无法带载、单元熔断器熔断等停机事故，多用于设备故障备件替换、功率单元检修改造，更换备件时必须核对完整物料编码，保障硬件兼容匹配。

核心型号说明

主要功能特点

• RC反向导通一体化设计，集成续流二极管，简化功率单元回路结构，降低整机器件数量。
• 光纤光脉冲门极触发，抗电磁干扰能力强，满足高压大功率传动设备绝缘隔离要求。
• 压接陶瓷圆盘封装，水冷散热结构，适配ACS6000原有功率单元安装底座，无需改动柜体。
• 开关速度快，可实现无缓冲电路运行，导通损耗低，适合大功率变频长期重载连续运行工况。

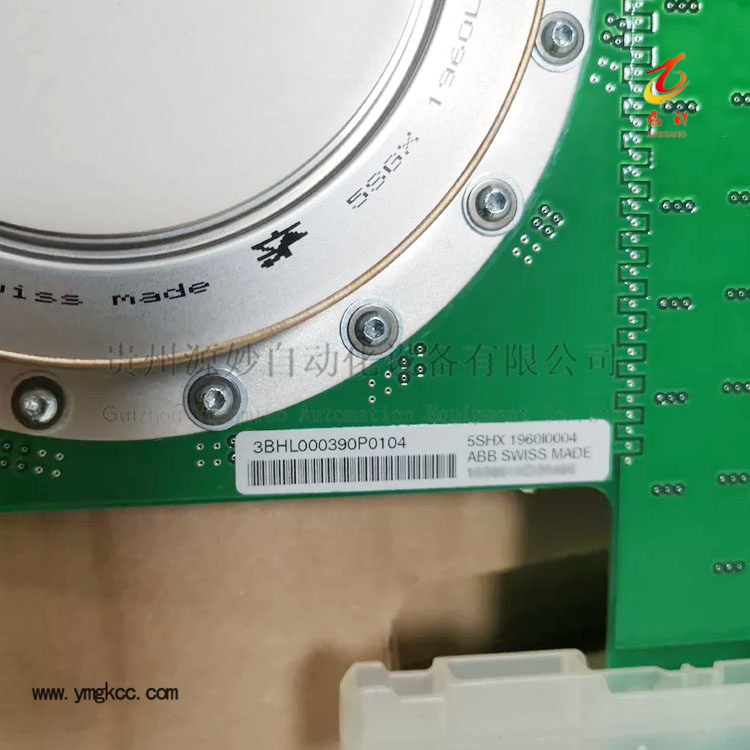

• 5SHX1960L0004为芯片本体型号，3BHL000390P0104为整套单元物料编码，替换时两套编码需要相互对应。
• 工业级功率半导体，具备较强浪涌电流耐受能力，适配矿山、冶金重载复杂生产现场。

应用场景

主要用于ABB ACS6000中高压变频器功率单元，广泛应用于轧机、矿山提升机、大型风机水泵高压传动项目；用于功率单元故障抢修、备件储备、老旧变频器元器件改造；解决IGCT击穿、单元过流报警、功率单元无法投入、熔断器熔断等设备故障问题。

安装与使用注意事项

1、拆装作业必须整机断电，高压柜体充分放电，确认无残余高压，做好高压防护，防止触电事故。
2、更换前核对5SHX1960L0004与3BHL000390P0104完整编码，确认与ACS6000单元版本匹配，禁止跨型号混用。
3、水冷回路需要检查水路密封，杜绝漏水、结露，防止模块受潮短路损坏。
4、压接安装保证接触面平整，严格按照手册控制压紧力矩，保障散热接触效果。
5、操作全程佩戴防静电手环，做好静电防护，禁止直接触碰半导体芯片引脚。
6、更换完成后执行绝缘耐压、空载测试，无异常报警之后，再逐步加载投入生产。
