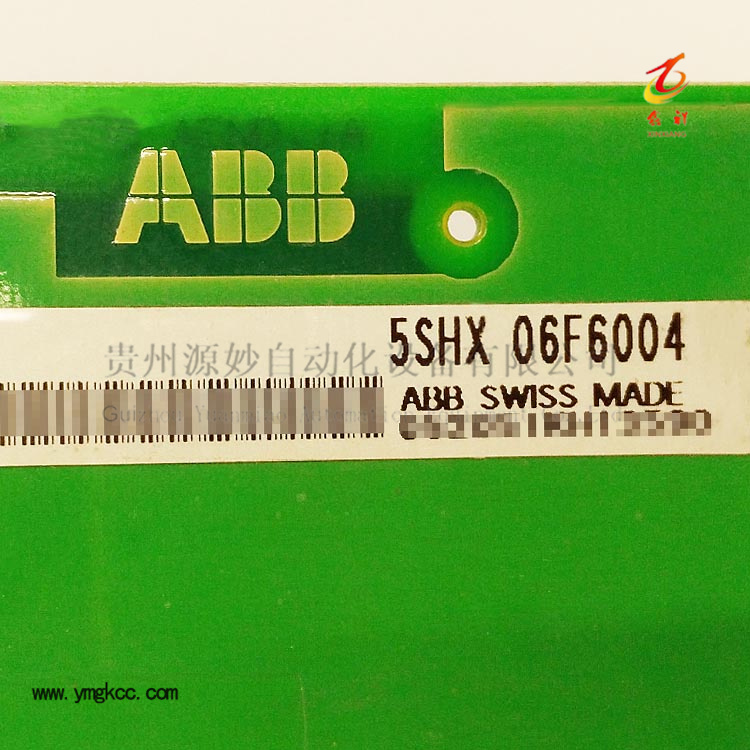

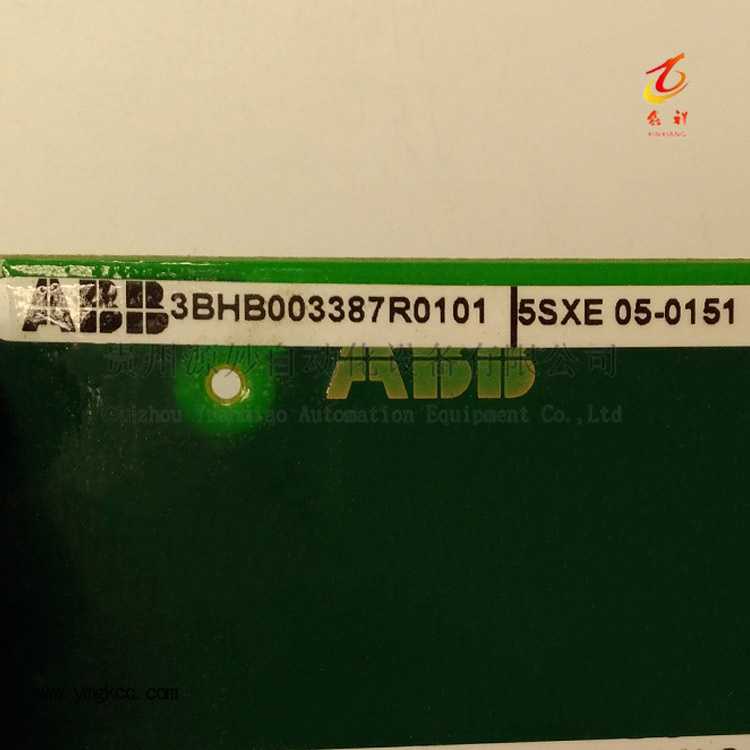

ABB 5SHX06F6004 3BHB003387R0101 5SXE05‑0151 3BHB003151P104 ICGT模块 产品介绍

产品概述

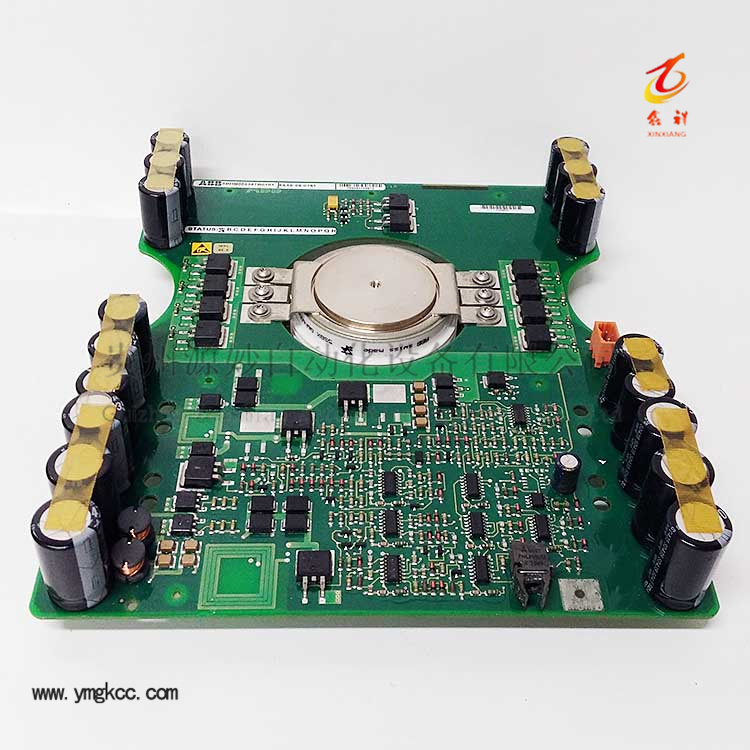

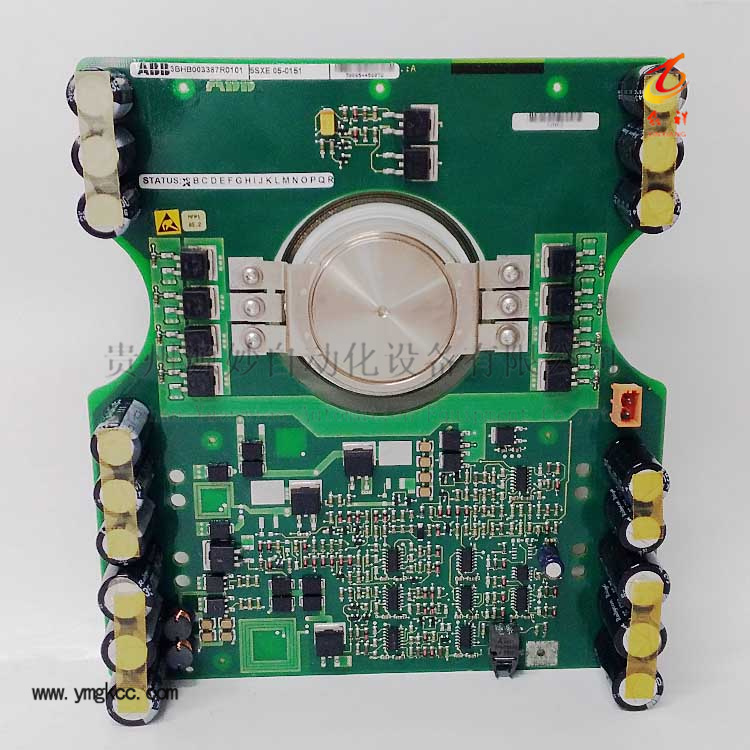

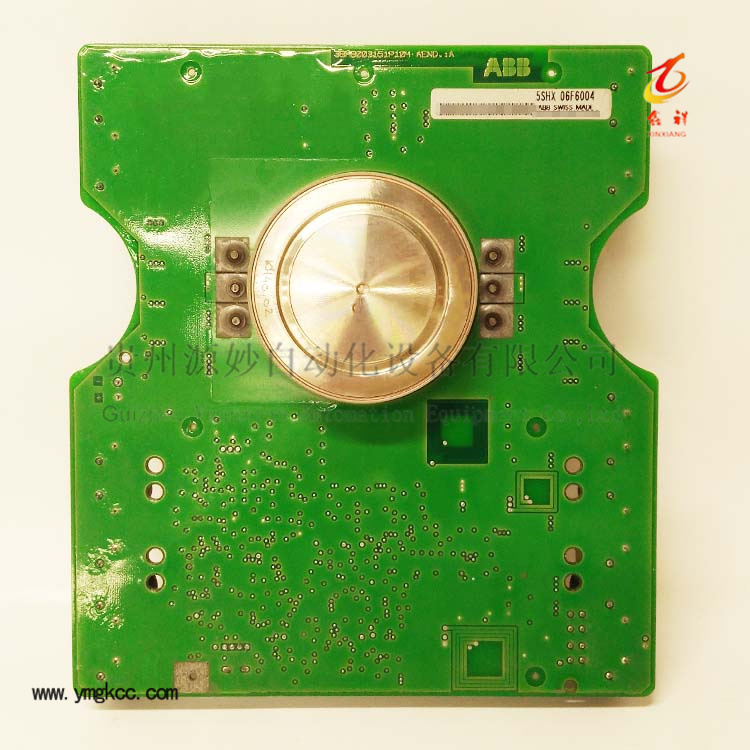

ABB ICGT功率模块，包含物料号5SHX06F6004、3BHB003387R0101、5SXE05‑0151、3BHB003151P104，属于高压变频器、功率换流单元核心功率器件，广泛应用于传动变频装置、励磁系统、大功率整流逆变设备。ICGT集成换向晶闸管模块，集成门极驱动、功率半导体单元，具备高耐压、大电流承载能力，是大功率工业传动设备的关键备件。模块损坏会直接造成变频器报过流、功率单元故障、设备无法启机、功率单元烧毁停机等问题，多用于设备故障替换、备件储备、老旧装置改造项目。整套器件多配套功率单元柜体使用，各物料号互为对应部件编号，采购替换时需要核对完整物料编码，保证硬件兼容性。

核心型号说明

主要功能特点

• 大功率ICGT半导体器件，实现整流、逆变换流功能，适配高压大功率变频功率单元。
• 集成门极控制单元，开关响应速度快，抗浪涌冲击能力强，适合工业重载工况。
• 5SHX06F6004与5SXE05‑0151为核心器件，3BHB003387R0101、3BHB003151P104为配套单元部件编号，替换时需要核对编码匹配。
• 标准功率单元柜体安装结构，水冷散热适配，适配原有功率单元安装位，无需改动柜体结构。
• 工业级半导体硬件，可长期连续满负荷运行，适配矿山、冶金、化工等高负载生产现场。
• 具备过压、过流承受能力，配合系统驱动板卡实现故障检测保护，降低整机损坏风险。

应用场景

应用于ABB高压变频功率单元、大功率传动装置、发电机励磁控制系统；广泛用于冶金轧机、矿山提升机、风机水泵高压变频改造；用于功率模块故障更换、设备抢修备件、老旧设备元器件升级，解决功率单元击穿、过流报警、单元无法投入运行等故障。

安装与使用注意事项

1、功率模块拆装作业必须整机断电，高压柜充分放电，确认无残余高压后方可操作，防止高压触电。
2、更换模块前核对全部物料编码，确认器件型号、功率单元版本匹配，型号混用会造成模块击穿损坏。
3、水冷散热结构需要检查水路密封，杜绝漏水结露，避免模块受潮短路。
4、安装时保证接触面平整，紧固力矩符合设备手册要求，保证散热接触良好。
5、更换完成后需要做耐压测试、单元空载测试，测试正常后再投入带载生产。
6、元器件存放环境干燥防尘，防止静电损伤半导体芯片，搬运需要做好静电防护。
