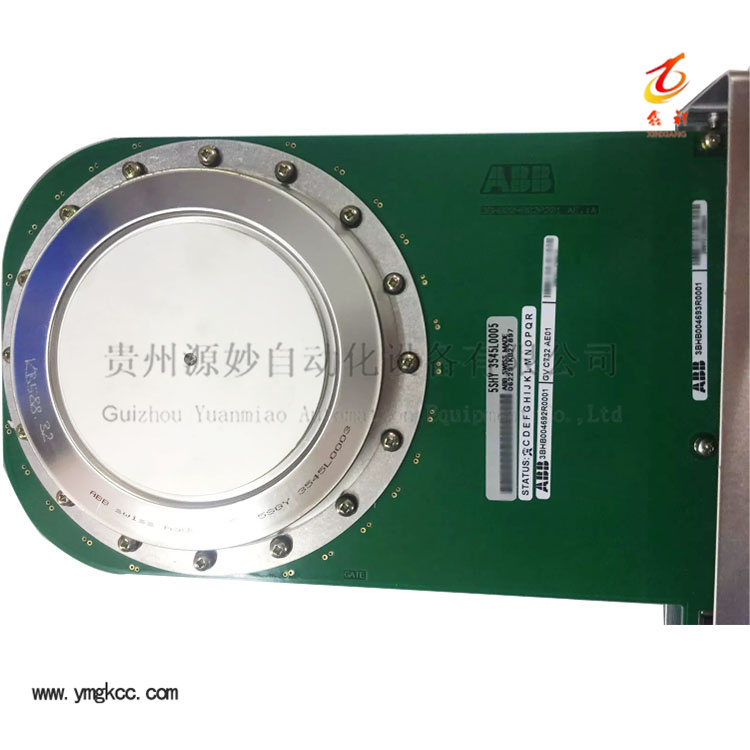

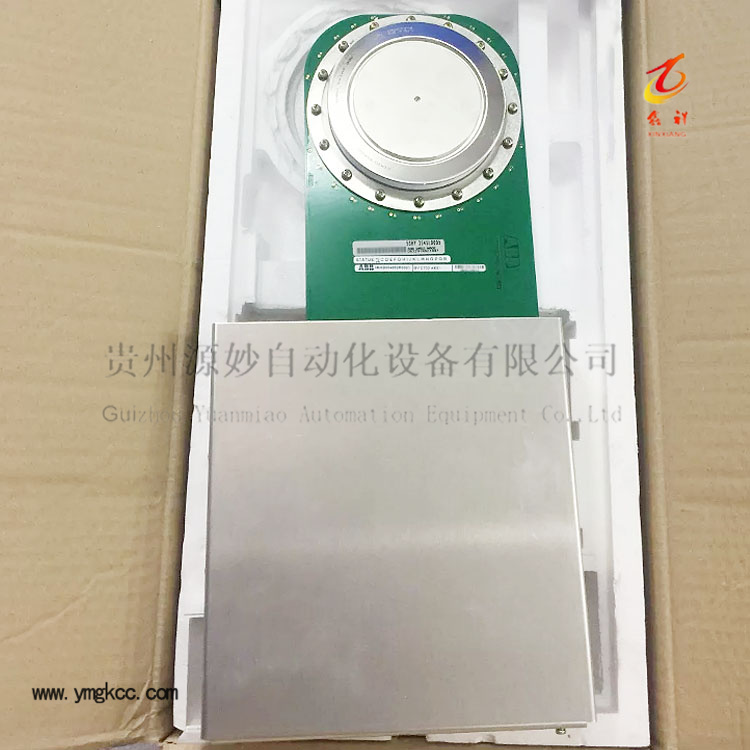

ABB 5SHY3545L0005 336A4954ARP2 ACS 6000 IGCT 模块

产品型号：5SHY3545L0005（设备备件编号：336A4954ARP2）

产品品类：IGCT集成门极换流晶闸管功率模块

适配设备：ABB ACS6000系列中压变频器（全系功率单元通用）

品牌产地：ABB工业级标准封装

一、产品概述

5SHY3545L0005（对应备件编码336A4954ARP2）是ABB专为ACS6000中压变频传动系统研发的大功率IGCT核心功率器件，属于工业高端半导体功率模块。该模块集成门极驱动电路、功率换流单元、缓冲适配结构于一体，摒弃了传统GTO晶闸管复杂的外围驱动与缓冲电路，大幅简化中压变频器功率单元结构。模块采用不对称IGCT芯片架构，具备高耐压、大电流、低开关损耗、抗冲击、高稳定性的核心优势，完美适配中压、大功率、连续不间断运行的工业严苛工况，是冶金、矿山、电力、化工等行业ACS6000变频器维修、替换、升级的核心备件。

二、核心产品特性与技术优势

• 一体化集成设计：内置专用门极驱动、过流保护、续流适配结构，无需额外配置复杂驱动回路，降低设备故障点，简化整机调试与维护流程。
• 优异电气性能：开关速度快、换流损耗低、动态响应灵敏，有效降低变频器整机发热，提升系统运行效率，适配高频次、连续变流工况。
• 高耐压抗干扰能力：针对中压电网波动、谐波干扰、瞬时过压工况优化设计，耐受工业复杂电网环境，抗冲击性能优异，大幅降低设备停机故障率。
• 工业级耐用封装：采用高强度绝缘封装材质，密封性强、散热性能优良，适配长期高温、高负载、24小时不间断运行的工业场景，使用寿命长。
• 精准适配性：配套ACS6000功率单元，尺寸、接口、电气参数完全匹配，无需改板、无需调试适配，可直接原位替换老旧损坏模块。
• 高可靠性认证：符合工业半导体严苛质检标准，经过高低温老化、高压冲击、满载耐久测试，适配重型工业传动长期稳定运行需求。

三、核心应用场景

该IGCT模块为ACS6000中压变频器专属核心器件，广泛应用于各行业大功率中压传动设备，具体场景如下：

• 冶金行业：轧钢主传动、高炉风机、烧结主驱、冶金大功率变频调速系统
• 矿山行业：矿井提升机、井下皮带输送机、矿山破碎机、磨矿机中压传动装置
• 电力行业：电厂引风机、送风机、循环水泵、发电机组辅机变频系统
• 化工水泥行业：大型空压机、物料风机、回转窑传动、大功率泵类变频设备

• 通用工业：大型暖通循环系统、工业试验台、风洞设备、大功率中压变流装置

四、型号对应与备件适配说明

5SHY3545L0005与336A4954ARP2为同一IGCT模块的双编码体系，5SHY3545L0005为半导体器件型号，336A4954ARP2为ACS6000整机设备备件编号，二者完全通用、参数一致、可无缝互换。

该模块仅适配ABB ACS6000系列中压变频器，不可通用ACS1000、ACS5000等其他系列中压传动设备，替换维修时需严格核对设备型号与功率单元参数，避免错配导致设备无法启动或器件损坏。

五、安装与运维规范

• 作业资质要求：属于高压大功率电力器件，安装、拆卸、调试必须由具备高压电工资质、熟悉ACS6000设备结构的专业人员操作。
• 安装工艺要求：严格遵循安装力矩标准，保证散热底座贴合紧密，涂抹专用导热硅脂，杜绝虚接、松动导致散热不良烧毁模块。
• 绝缘检测要求：更换前后需完成高压绝缘测试、门极回路通断检测、缓冲回路校验，确保无短路、漏电隐患。
• 上电调试要求：替换完成后需空载试运行、半载测试、满载逐级调试，确认模块开关、换流、保护功能正常后方可投入正式生产。
• 日常维护要求：定期清理功率单元灰尘、检查散热风扇工况、监测模块温度与运行电流，避免长期过载、过热运行。
