一、产品概述

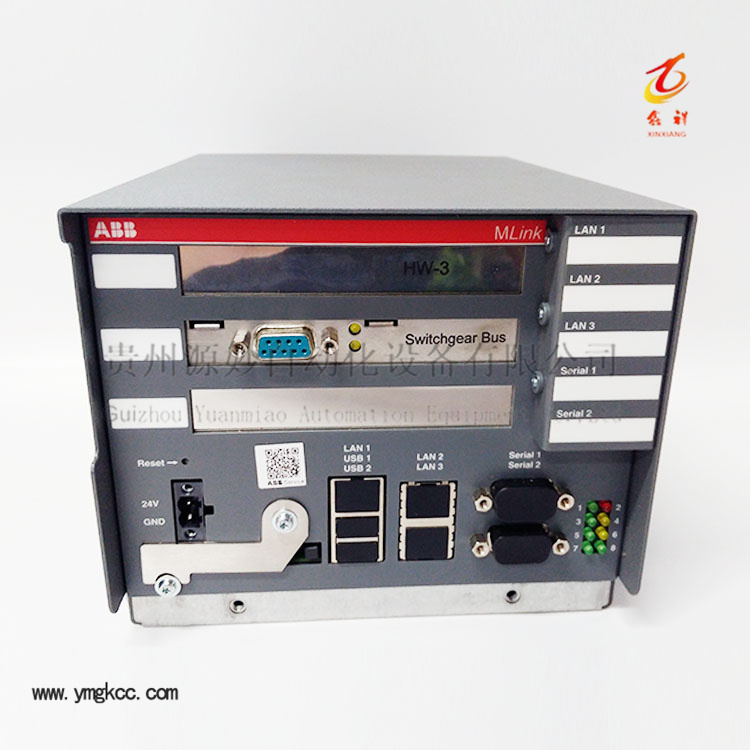

ABB 1TGE120021R0010 是ABB官方推出的高性能工业级协议转换通信网关，专为低压配电、智能楼宇、工业自动化场景设计。设备支持多总线协议互转，实现现场低压元件、电能仪表、断路器与上位监控系统、SCADA、物联网云平台的数据互通，具备工业宽温运行、高电磁兼容、快速数据转发特性，严格遵循ABB电气设计规范，适配全系ABB Tmax、Emax塑壳/框架断路器、多功能电力监测仪表。

二、核心产品优势

• 多协议双向转换：支持Modbus-RTU、Modbus-TCP、Profibus、DNP3等主流工业协议双向互转，无需额外中转模块
• 多路通信接口集成：集成RS485串口、以太网RJ45网口，单台网关可同时挂载多台现场配电设备
• 工业级稳定防护：宽温工作区间-25℃~+60℃，浪涌、静电抗扰符合IEC 61000工业电磁兼容标准
• 快速数据采集转发：硬件级数据缓存，批量采集无延迟，支持断点续传，断电数据不丢失
• 轻量化组态调试：配套ABB原厂调试软件，可视化参数配置，支持在线诊断、通信故障告警
• 标准DIN导轨安装：35mm标准导轨式结构，适配控制柜内部紧凑安装，节省柜体空间

三、关键技术参数

四、应用场景

基于ABB官网应用案例文档，本网关适配以下行业系统搭建：

1. 商业综合体、写字楼智能配电监控系统
2. 工厂低压成套柜、车间能源管理EMS系统
3. 数据中心UPS、精密配电柜数据采集上传
4. 市政泵站、轨道交通低压测控单元
5. 光伏、储能配套配电设备数据中转

五、安装与调试说明

1TGE120021R0010 网关采用导轨卡扣式快速安装，接入DC24V直流电源后，通过ABB配套PC调试软件完成串口、IP地址、协议转换规则配置；设备自带状态指示灯，可直观查看电源、以太网、RS485通信运行状态，出现通信中断、过载时自动触发本地指示灯告警，并向上位系统上传故障代码，便于运维人员快速排查链路问题。所有操作流程、参数寄存器地址均可查阅ABB官方配套技术手册。
