一、产品概述

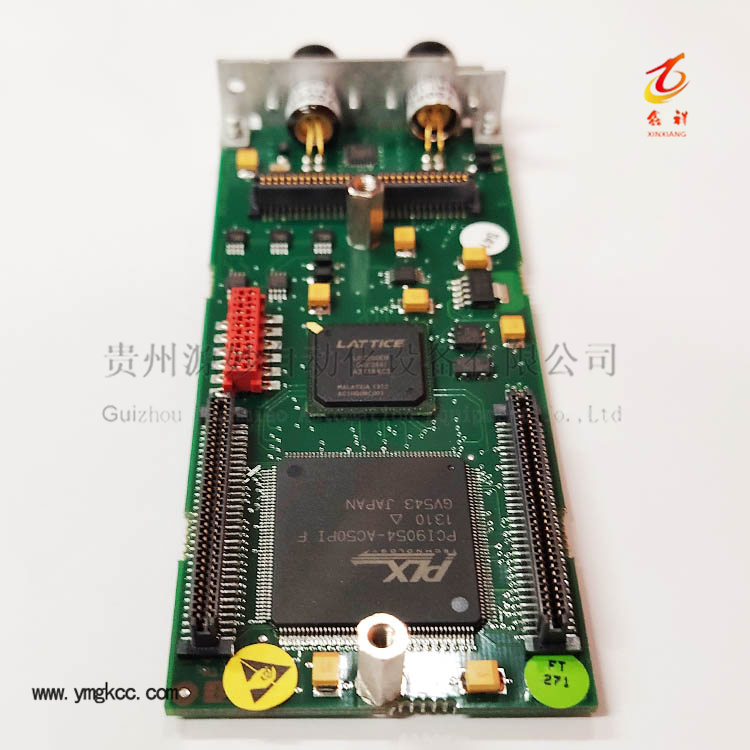

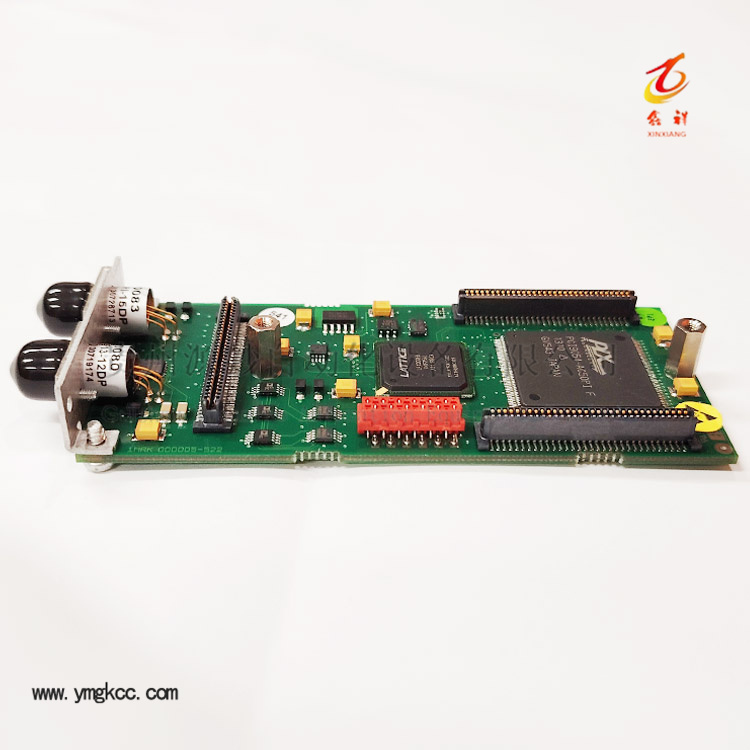

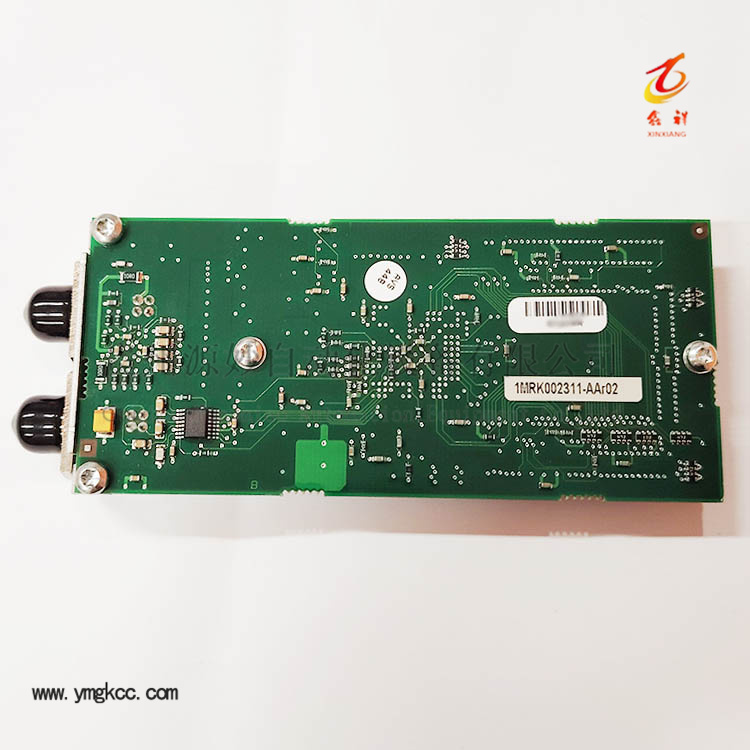

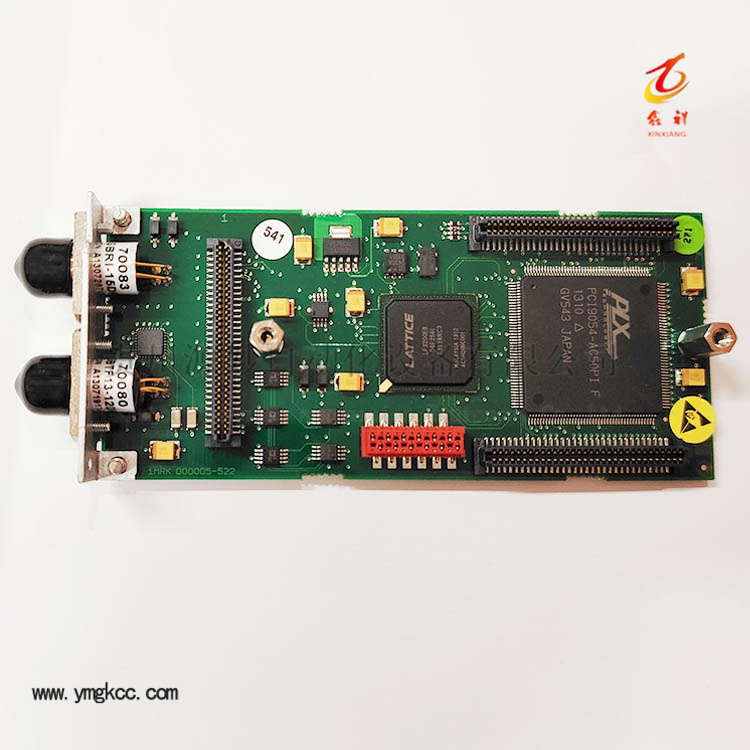

1MRK002311-AAr02是ABB RELION系列专用通讯控制板，属于电力数字化变电站IED核心接口模块，适配RED670、REL670、REC670等670系列保护测控装置，作为CPU背板高速通讯扩展单元，实现装置内部总线与站控层、过程层网络的数据交互传输。

1MRK002311-AAr02模块集成多协议转换、高精度对时、故障诊断三大核心能力，支持光纤/电口双介质通讯，具备2.5kV电气隔离防护，可在强电磁干扰的高压配电室、新能源场站稳定运行，是智能变电站GOOSE跳闸、SOE事件顺序记录、SCADA远程监控的核心硬件载体。

二、核心功能

• 1. 多规约通讯转换：原生支持IEC 61850、IEC 60870-5-103、DNP3、Modbus TCP等电力标准协议，实现保护装置与后台监控、远动系统无缝对接
• 2. 高速GOOSE报文交互：毫秒级跨IED联闭锁、跳闸信号传输，满足母线保护、备自投快速逻辑需求
• 3. 高精度全网对时：兼容IRIG-B、SNTP、IEEE1588 PTP时钟同步，SOE事件记录时间精度达1ms内
• 4. PCI/VME总线桥接：32位PCI转64位VME总线数据转发，地址空间映射、中断路由管理，保障背板高速数据吞吐
• 5. 在线硬件自诊断：实时监测总线状态、链路故障、电源异常，面板LED状态指示灯快速定位通讯故障，降低运维排查时间

• 6. 全双工隔离传输：电口通道2.5kV交流隔离，光纤链路彻底隔绝EMI/RFI电磁干扰，适合长距离布线场景

三、产品核心参数

四、产品核心优势

五、应用领域

六、基础安装调试要点

1. 安装前断开保护装置全部电源，避免热插拔损坏背板总线接口；
2. 将控制板平稳推入装置后侧专用通讯插槽，卡紧卡扣防止接触不良产生通讯告警；
3. 光纤布线遵循最小弯曲半径规范，端面使用无尘酒精擦拭清洁，避免光衰；
4. 上电后通过PCM600软件配置IP、通讯规约、对时参数，下发配置模块方可正常工作；
5. 通过面板状态LED查看链路、电源、总线运行状态，快速排查通讯异常故障。
