一、产品概述

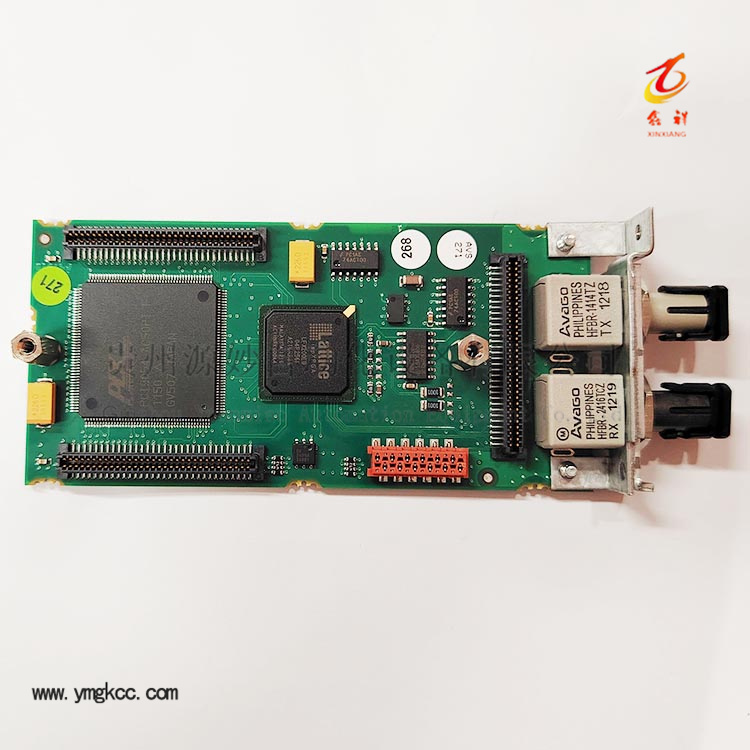

ABB 1MRK002122-ABr05 是瑞士ABB原厂研发的高性能电力专用通信板，归属1MRK标准通讯模块系列，专为REF54系列馈线、变压器保护测控装置配套设计，作为保护装置内部逻辑与上位SCADA、PLC、远动终端之间的数据传输桥梁，承担协议转换、链路管理、实时数据交互核心工作。

该型号为ABr05专属通信配置版本，同系列兼容ABr00/01/03/08等衍生版本，板载双光纤通讯接口，具备强电磁兼容、电气隔离、低功耗特性，适配变电站、新能源电站等复杂强干扰工业电力场景，满足智能电网实时保护通讯需求。

• 双光纤通道设计，支持双通道冗余通讯，链路故障自动切换，大幅提升系统通讯可靠性
• 多电力标准协议内置，无需额外协议转换设备，直接对接变电站自动化后台系统
• 高绝缘隔离电路，抵御雷击、浪涌、高压干扰，适配高压变电站恶劣电磁环境
• 背板直插模块化结构，支持热插拔维护，故障更换无需整机断电，缩短停机时间
• 确定型实时数据传输时序，满足线路差动保护、断路器失灵保护等毫秒级实时通讯需求
• 长MTBF平均无故障运行时长，工业级元器件选材，适配电站7×24小时不间断运行
• 统一1MRK系列硬件架构，同系列版本可直接互换，备件储备与系统扩容更灵活

四、典型应用场景

本通信板为装置内部背板插槽式安装，仅可由持证电力保护工程师完成拆装调试；安装前需断开装置直流供电，避免静电击穿板卡芯片。光纤接口需匹配标准ST光纤接头，布线时避免过度弯折光纤线缆。

日常运维可通过上位后台实时监测通讯链路状态，模块自带链路故障告警输出，出现断链、误码可快速定位故障通道；板卡支持本地固件升级，可在线更新协议程序适配不同调度系统。
