ABB 1MRK002122-ABr03 局域网通信模块

Relion系列电力保护IED专用高速光纤局域网通信接口板卡

产品概述

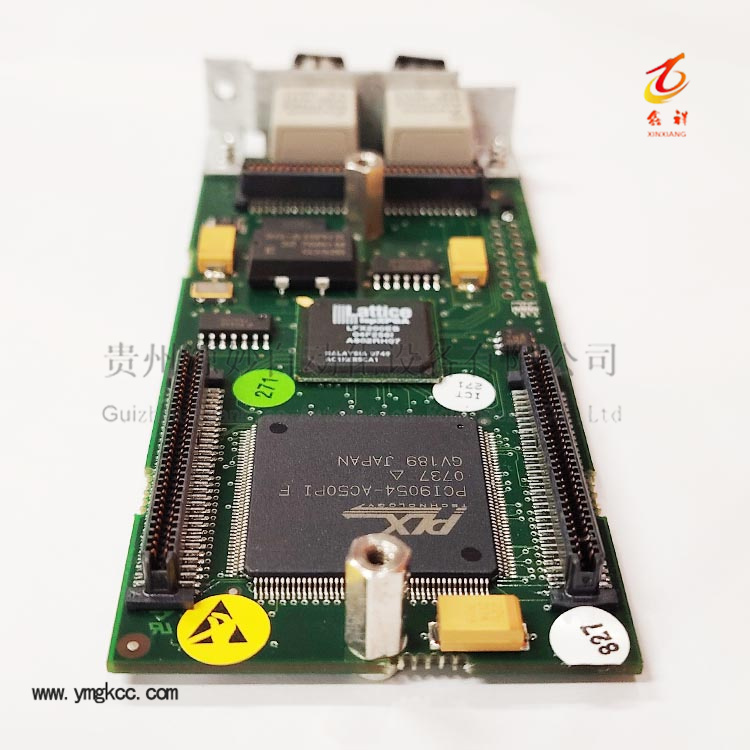

ABB 1MRK002122-ABr03 local communication module.jpg

ABB 1MRK002122-ABr03 是瑞士生产的高性能局域网光纤通信模块，归属ABB Relion继电保护控制系统配套硬件，专为变电站、电厂等强电磁干扰场景设计，作为智能电子装置(IED)内部核心数据交互桥梁，实现装置主控单元、远程IO、后台SCADA系统之间高速稳定数据传输，集成光电转换、电气隔离、多协议转换三大核心能力，是数字化变电站间隔层通信核心板卡。

该模块采用工业级PCB加固工艺，全通道2.5kV高压电气隔离，可完全隔绝现场地电位差、浪涌、射频干扰，避免通信断线、保护误动等电力系统安全隐患，兼容全系列670、REF系列保护测控装置，支持DIN标准机架插拔式安装，运维更换便捷，大幅缩短设备停机时间。

核心功能与产品优势

光纤光电隔离传输

电信号/光信号双向转换，彻底阻断共模干扰，适配高压变电站恶劣电磁环境，长距离传输无信号衰减失真。

多电力标准协议兼容

原生支持IEC 61850、IEC 60870-5-103、DNP3、SPA总线，无缝对接各类继电保护与监控后台系统。

全通道高压绝缘防护

单通道2.5kV AC耐压隔离，防雷、防浪涌、防短路，保护IED主控芯片不受现场电气故障冲击。

模块化插拔式设计

标准CPCI机架接口，热插拔兼容，无需整机断电即可更换模块，降低现场检修运维成本。

宽温工业稳定运行

-25℃ ~ +70℃超宽工作温度，高低温机房、户外端子箱均可长期连续稳定工作。

低功耗高可靠架构

整机功耗≤5W，工业元器件选型，长MTBF平均无故障时间，原厂12个月质保保障。

技术规格参数

产品型号	1MRK002122-ABr03
品牌产地	ABB 瑞士
产品类型	局域网光纤通信接口模块
适配设备	Relion 670系列、REF54系列继电保护IED
供电电压	24V ~ 250V DC 直流宽幅供电
整机功耗	≤5W
电气隔离等级	2.5kV AC 1分钟耐压隔离
工作温度	-25℃ ~ +70℃
防护等级	IP20（机柜内安装）
安装方式	标准机架插拔式 / DIN导轨配套机架
支持通信协议	IEC61850-8-1、IEC103、DNP3、SPA Bus、Modbus
模块尺寸	215mm × 160mm × 25mm
净重	约0.52kg
认证标准	CE、UL、IEC 61000 EMC电磁兼容认证
质保期限	全新12个月质保

典型应用领域

高低压数字化变电站间隔层保护测控通信
火力、水力、光伏、风电新能源电站控制系统
冶金、化工油气厂矿自备电厂综合自动化系统
轨道交通牵引供电保护与远程监控平台
工业厂区配电房SCADA四遥数据采集交互
智能电网母线差动、线路距离保护装置配套通信扩展

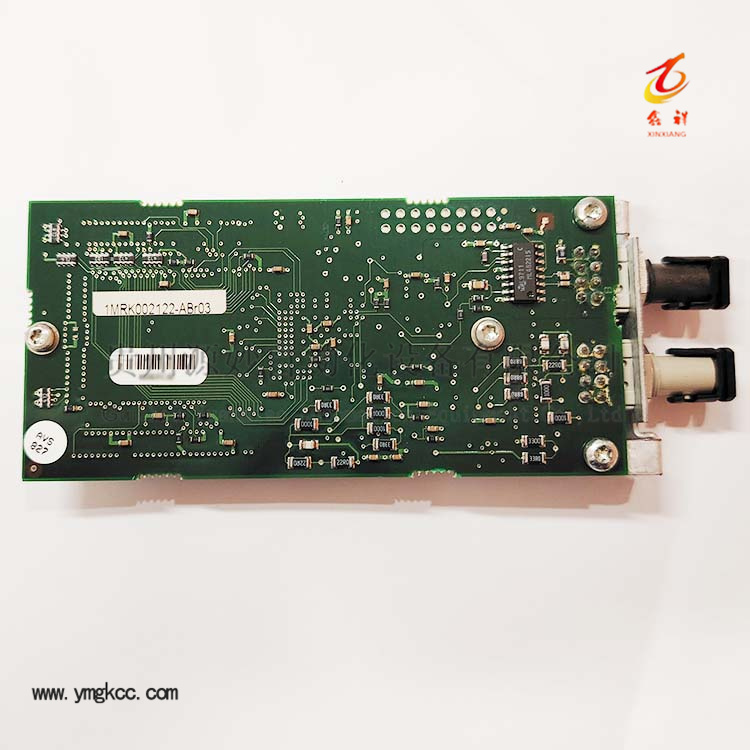

ABB 1MRK002122-ABr03 local communication module..jpg

常见问答FAQ

Q：1MRK002122-ABr03与同系列ABR01/ABR02能否互换？

A：硬件机架接口通用，但固件协议配置存在差异，ABr03优化光纤长距离传输驱动程序，如需互换需重新下载匹配装置逻辑程序。

Q：模块是否支持热插拔更换？

A：支持标准机架热插拔，单模块更换无需断开整套保护装置电源，不会中断其他保护功能运行。

Q：强电磁环境下通信掉线如何解决？

A：本模块自带2.5kV全通道隔离，优先使用光纤组网，避免双绞线长距离布线；同时检查机柜接地电阻≤4Ω，可完全消除干扰断链问题。
