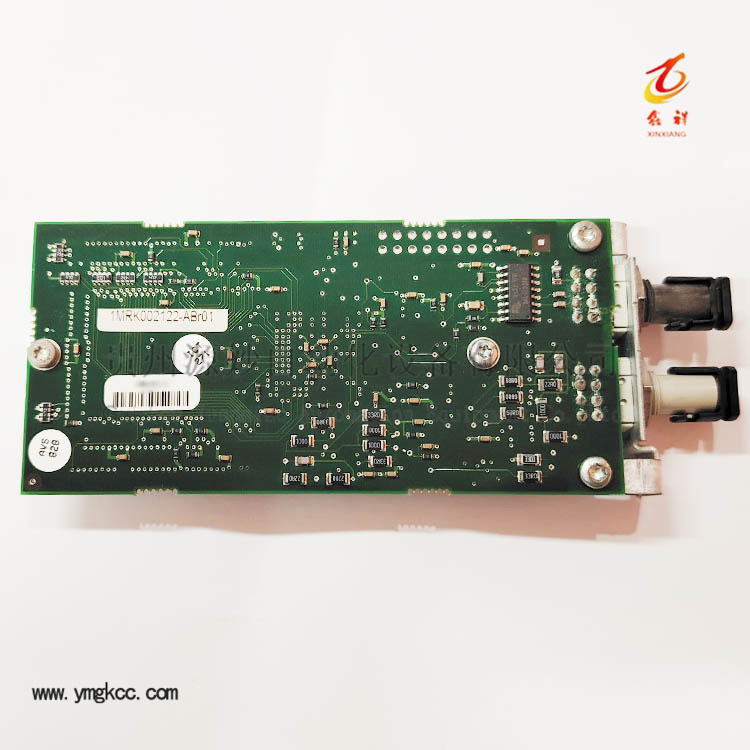

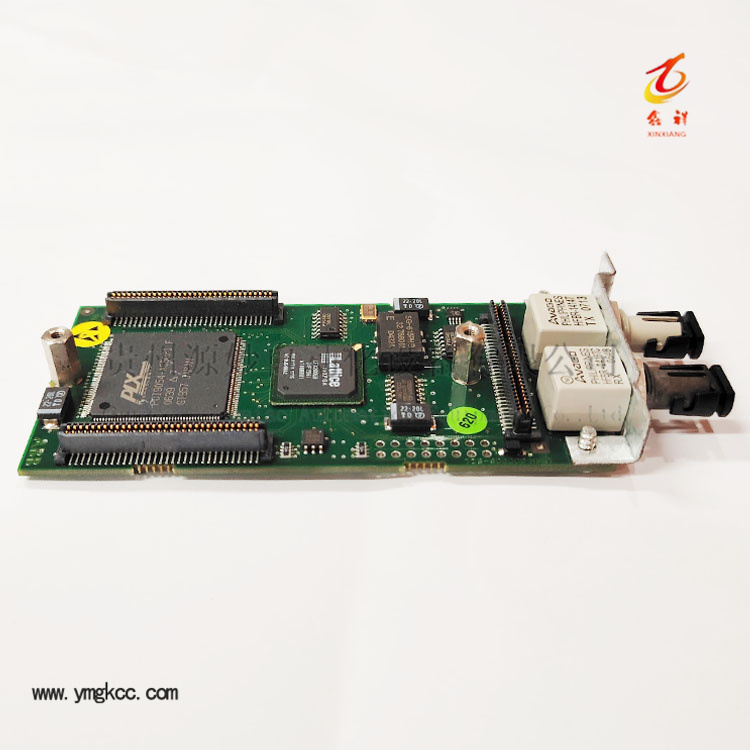

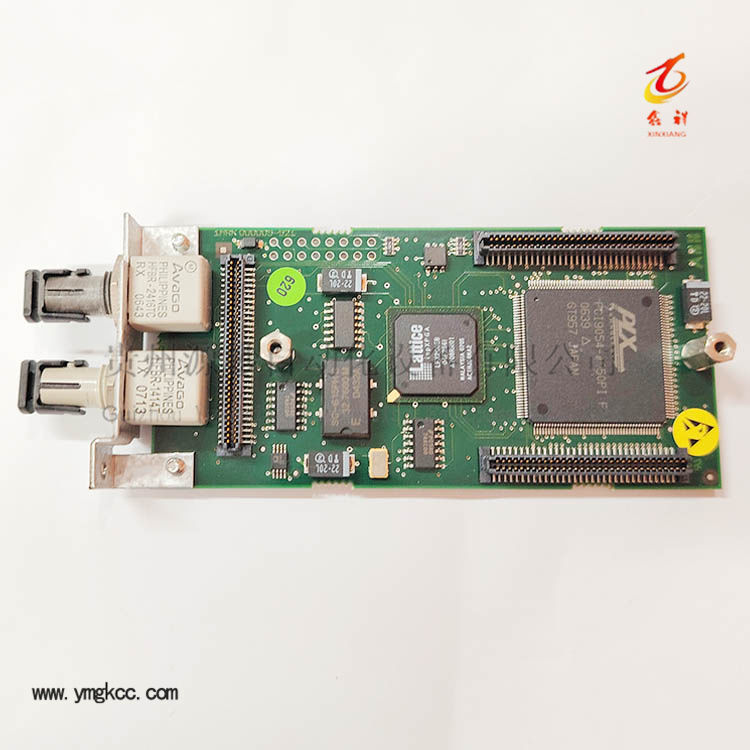

ABB 1MRK002122-ABR01 电力控制通信接口模块

一、产品概述

ABB 1MRK002122-ABR01 是瑞典原厂生产的变电站自动化专用控制通信接口模块，适配ABB REL670系列全宽/半宽IED保护装置，作为继电保护内部逻辑与变电站二次设备之间的高速数据交互桥梁，承担信号采集、逻辑中转、多协议通讯转换核心作用，广泛应用于智能电网高压变电站保护测控系统，满足电力行业严苛电磁兼容与稳定运行要求。

该模块集成隔离防护、信号调理、工业总线通讯功能，具备高抗干扰、宽温工作、长平均无故障运行周期特性，可实现保护装置与SCADA监控系统、远程终端RTU、第三方电力设备的数据互通，是成套继电保护系统不可或缺的核心扩展单元。

ABB原厂            变电站IED专用            IEC61850标准            电力保护模块            宽温工业级

二、核心产品优势

• 多重电气隔离设计：2.5kV AC一分钟绝缘耐压隔离，抵御电网浪涌、瞬时过压，保护主控回路安全
• 全行业主流电力协议兼容，支持数字化变电站标准通讯，无缝对接智能电网平台
• 优异EMC电磁兼容性能，适配高压开关柜、控制室强电磁干扰恶劣工况
• 宽温运行区间，-25℃~+70℃稳定工作，适配户外、地下、无温控配电室场景
• 模块化插拔式机架安装，支持在线更换维护，无需中断整套保护系统运行
• 内置硬件自诊断程序，上电自检、运行实时故障告警，快速定位模块异常点位
• 低功耗电路设计，整机功耗≤5W，降低柜体散热负荷，延长整套设备使用寿命

三、详细技术规格参数

四、主要功能说明

1. 高速数据中转控制

模块负责继电保护装置内部逻辑运算单元与外部二次回路之间信号双向传输，精准采集断路器位置、隔离开关状态、互感器模拟量信号，输出跳闸、告警、联锁控制指令，信号时序精准可控，保障保护动作无延迟、不误动。

2. 多协议通讯转换

集成电力数字化标准通讯接口，可将IED本地保护数据转换为IEC61850数字化报文上传至站控层SCADA系统，同时兼容传统远动103、DNP3协议，实现新旧变电站设备兼容改造，无需更换整套保护柜体。

3. 浪涌与过压防护

板载专用防雷、滤波电路，有效抑制电网合闸、雷击产生的瞬时高压浪涌，搭配高压电气隔离屏障，杜绝外部干扰损坏保护装置核心主板，大幅降低现场故障概率。

4. 在线自诊断运维

模块实时监测供电电压、通讯链路、内部芯片运行状态，一旦出现断线、短路、通讯中断、硬件故障，立即上传故障代码至监控后台，配合面板状态指示灯快速完成故障排查，缩短设备停机检修时长。

五、行业应用场景

• 高压、超高压变电站间隔保护系统（距离保护、变压器差动保护、母线保护）
• 电厂厂用电、发电机组继电保护测控柜
• 新能源光伏、风电升压站智能IED保护装置扩展
• 城市配网自动化、开闭所智能监控系统改造项目
• 工业大型厂区自备电站、冶金矿山高压配电保护系统
• 老旧变电站数字化升级、传统保护设备智能化改造工程

六、配套同系列型号

• 1MRK002122-ABR00：基础数字I/O采集模块，无高级通讯扩展
• 1MRK002122-ABR01：标准通信控制模块（本款），支持全系列电力通讯协议
• 1MRK002122-ABR02：混合模拟量+数字量扩展模块，多路AI/DO扩展点位
