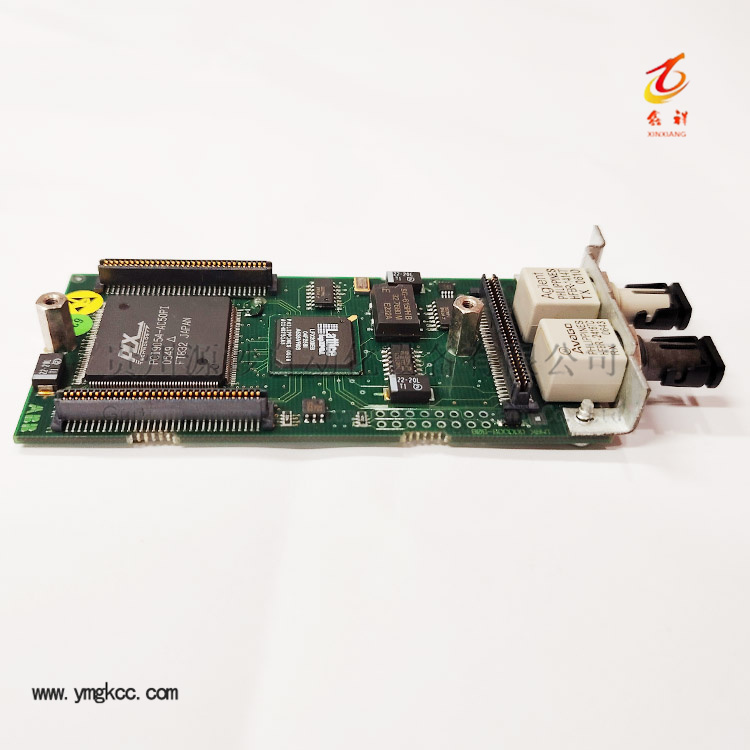

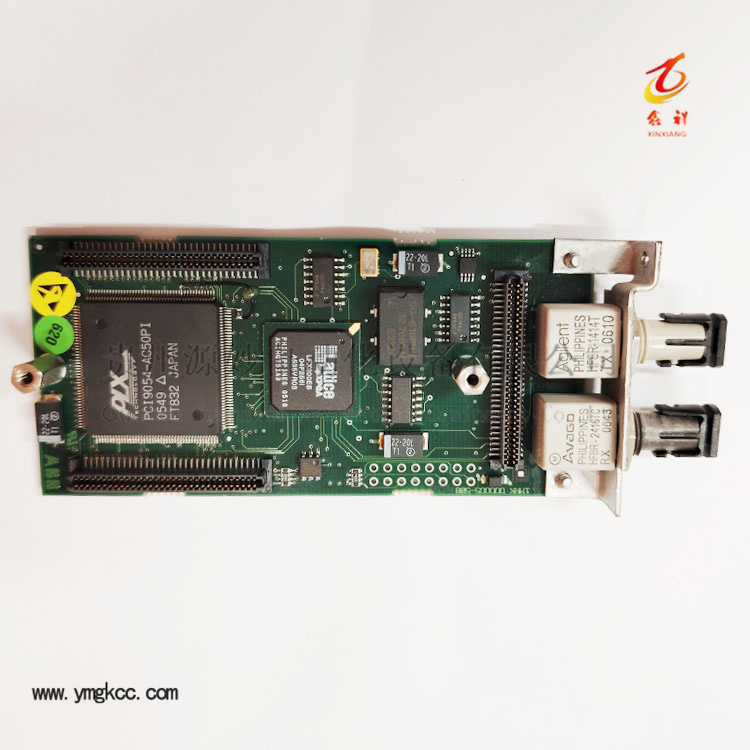

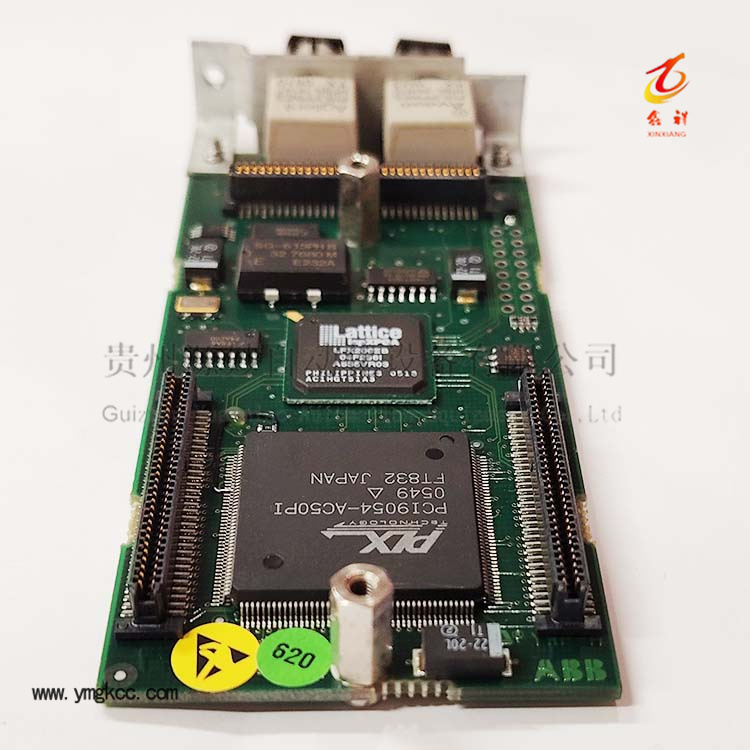

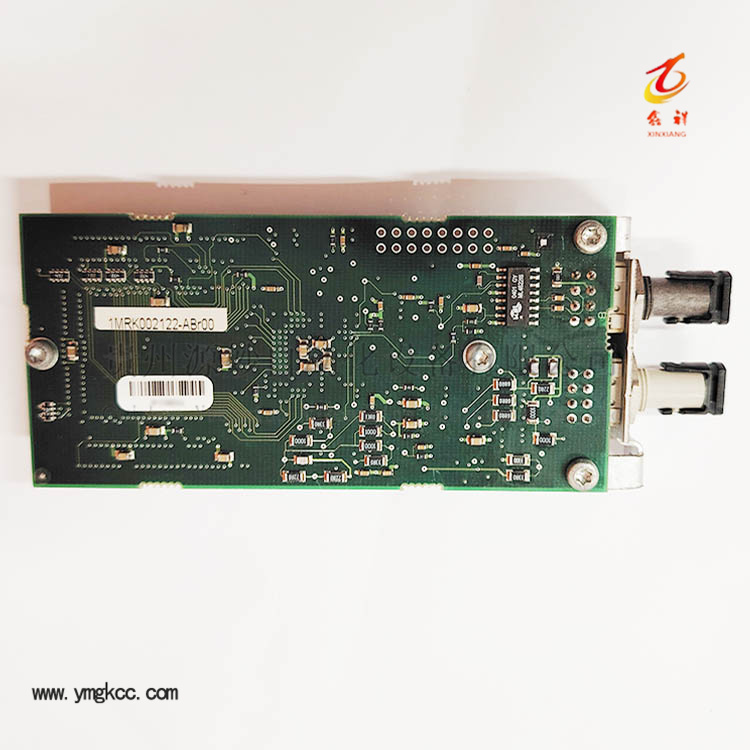

ABB 1MRK002122-ABr00是瑞士原厂生产的专业通信接口模块，适配ABB Relion 670系列全宽/半宽智能保护IED装置，作为保护装置内部逻辑与变电站二次设备、上位监控系统之间的数据交互桥梁，承担协议转换、高速数据传输、信号隔离通信等核心功能。
该模块专为高压变电站、智能电网严苛工况设计，符合IEC国际电力通信标准，具备极强电磁兼容性能与宽温运行能力，可稳定实现保护跳闸信号、故障录波、遥信遥测、定值远程下装等实时数据交互，是变电站综合自动化系统不可或缺的配套通信卡件。
原生支持IEC 61850-8-1、IEC 60870-5-103、DNP3电力标准规约，兼容站内总线、远程调度双通道通信，适配新旧变电站改造项目。
控制回路与外部通信回路实现2.5kV AC一分钟耐压隔离，内置浪涌防护电路，抵御电网瞬时过电压、强电磁干扰，避免装置通信端口击穿损坏。
标准工作温度区间-25℃~+55℃，拓展工况可达-25℃~+70℃，防尘防潮电路板工艺，适配户外端子箱、地下配电室等恶劣环境。
背板直插式安装，无需额外接线改造，同系列模块通用互换；板载故障自检LED指示灯，快速定位通信断线、协议异常、硬件故障，运维便捷。
整机功耗≤5W，长时间连续运行无发热故障，MTBF平均无故障运行时长超长，满足电网设备十年以上不间断运行要求。
事件时标分辨率1ms，通信延迟极低，故障瞬间同步上传保护动作报文、录波文件，保障电网故障快速定位与分析。
| 产品型号 | 1MRK002122-ABr00 |
|---|---|
| 适配设备系列 | ABB Relion 670系列全系列保护IED |
| 支持通信协议 | IEC 61850-8-1、IEC 60870-5-103、DNP3 |
| 绝缘耐压等级 | 2.5kV AC / 1分钟 电气隔离 |
| 供电电压 | 18~30V DC 装置背板取电 |
| 整机功耗 | ≤5W |
| 工作环境温度 | -25℃ ~ +55℃（拓展工况-25℃~+70℃） |
| 物理尺寸 | 215mm × 160mm × 25mm |
| 产品重量 | 约0.52kg |
| 生产产地 | 瑞典 ABB原厂 |
| 安装方式 | 装置内部背板插槽直插式 |
A：同1MRK002122-AB系列（ABr01、ABr02、ABr00）硬件插槽完全通用，仅固件协议配置存在区分，可直接互换安装。
A：1.查看板载TX/RX指示灯状态；2.检查背板插接是否松动；3.核对通信协议参数与IP地址配置；4.检测外部通信线路绝缘与浪涌损坏。
A：支持双通信通道冗余切换，链路故障时毫秒级自动切换备用通道，保障电网通信不间断。
A：满足-25℃~+55℃宽温标准，无冷凝、无强粉尘环境可直接使用；高湿户外建议配套温控除湿机柜。
