高速安全通信 · 精密时间同步 · 千兆冗余

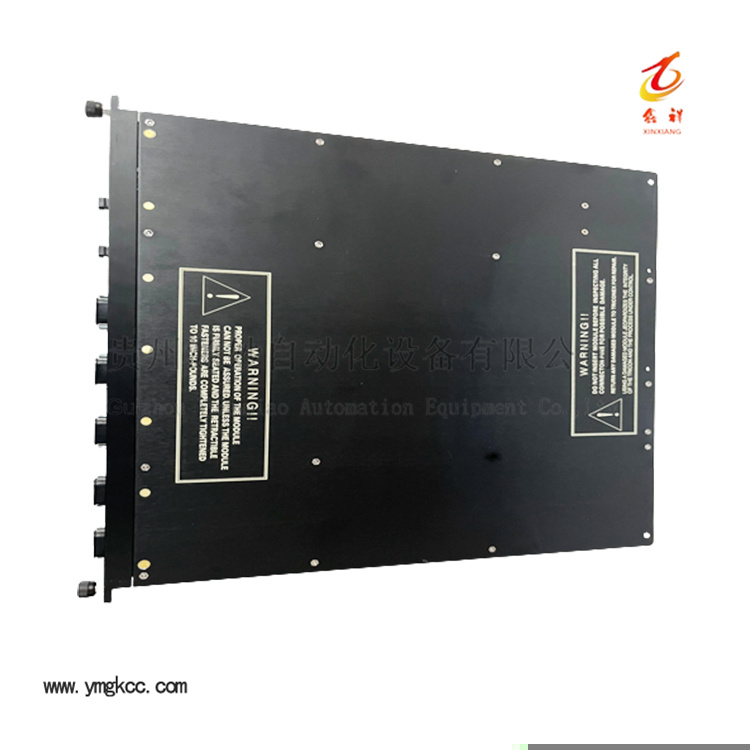

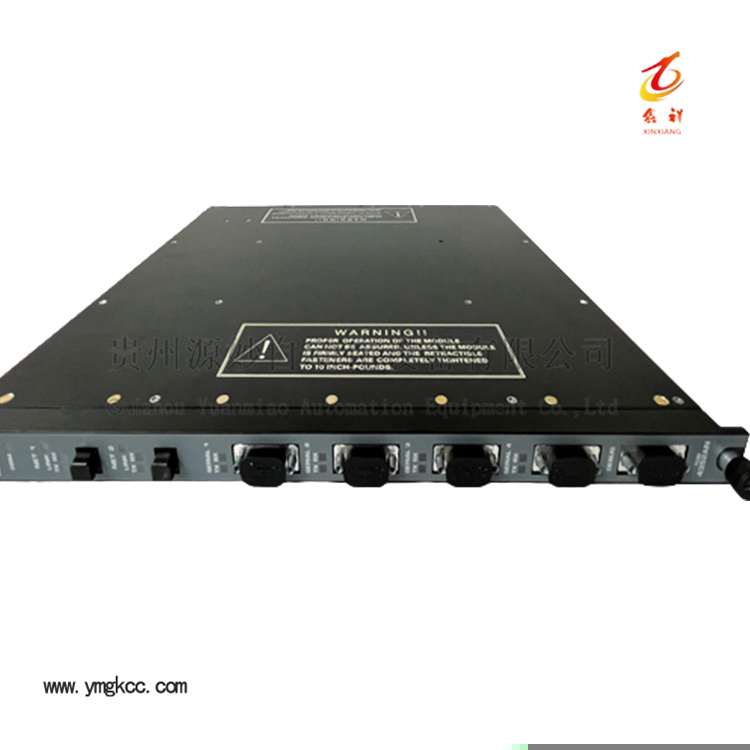

4352AN TCM（Time Communication Module）是 Triconex 安全仪表系统的新一代高速通信模块，专为需要严格时间同步和高可靠性数据交换的安全关键应用而设计。模块提供双冗余千兆以太网接口，支持 IEEE 1588 精密时间协议（PTP），实现微秒级时钟同步，确保全系统事件时间戳一致性。4352AN 支持 TSAA 和 Modbus TCP 协议，可同时与 TriStation 1131、DCS 及第三方系统进行安全数据交互，并满足 IEC 61508 SIL 3 等级要求。其热插拔设计使维护工作不影响正在运行的控制任务。
| 参数 | 规格 |
|---|---|
| 处理器 | 双核 ARM Cortex‑A9，800 MHz |
| 内存 | 512 MB DDR3，256 MB NAND Flash |
| 以太网接口 | 2×RJ45，10/100/1000 Mbps，自适应 |
| 调试口 | 1×RS-232（DB9），115200 bps |
| 时间同步 | IEEE 1588 v2 (PTP)，精度 ≤ 1 μs |
| 协议支持 | TSAA, Modbus TCP, SNMP, DHCP |
| 并发连接 | 32 个 TSAA，16 个 Modbus 客户端 |
| 工作温度 | -20 ~ +70℃ |
| 存储温度 | -40 ~ +85℃ |
| 相对湿度 | 5% ~ 95% RH（无凝结） |
| 电源 | 24 VDC（18~36 VDC），≤ 12 W |
| 安装尺寸 | 单槽宽度（25 mm）× 266 mm × 211 mm |
| 认证 | IEC 61508 SIL 3 (TÜV)，CE，UL |
| 指示灯 | 颜色 | 含义 |
|---|---|---|
| PASS | 绿色 | 模块自检通过，所有通道正常 |
| FAULT | 红色 | 常亮：严重故障；闪烁：链路降级或异常 |
| LINK1/2 | 绿色（RJ45 内置） | 常亮表示物理连接正常，闪烁表示活动 |
| SYNC | 黄色 | 常亮表示已同步至 PTP 主时钟 |
| TX/RX | 绿色/黄色 | 数据收发活动（对应以太网口） |
双冗余链路与精密时间同步相结合，为安全系统提供高可用通信和统一时间基准，适用于大型石化、电力及管线等对可靠性和事件追溯有严格要求的场合。
