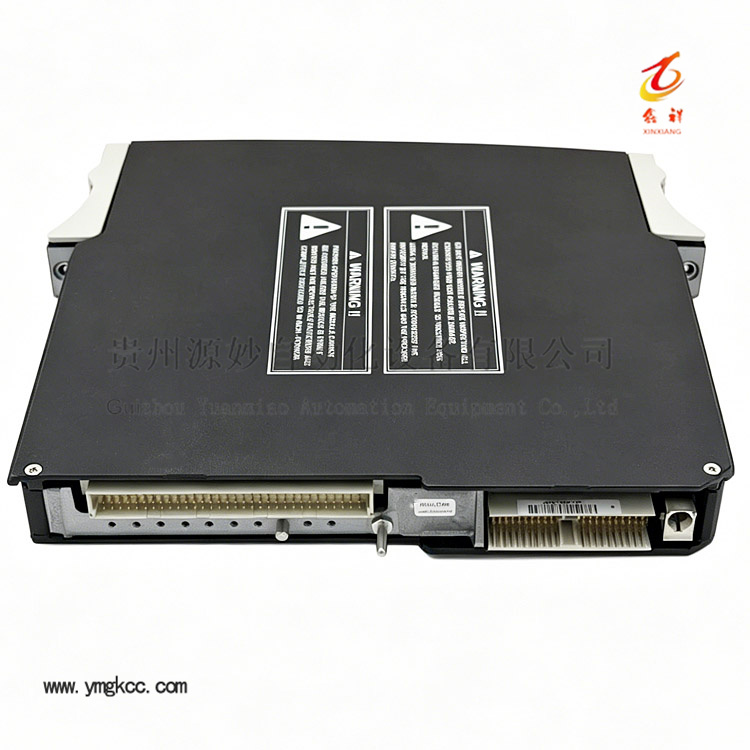

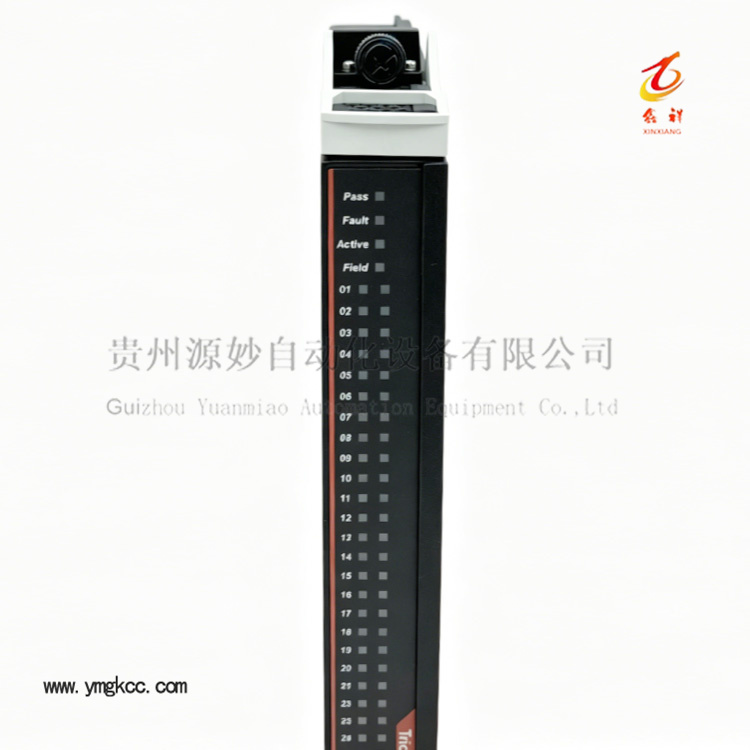

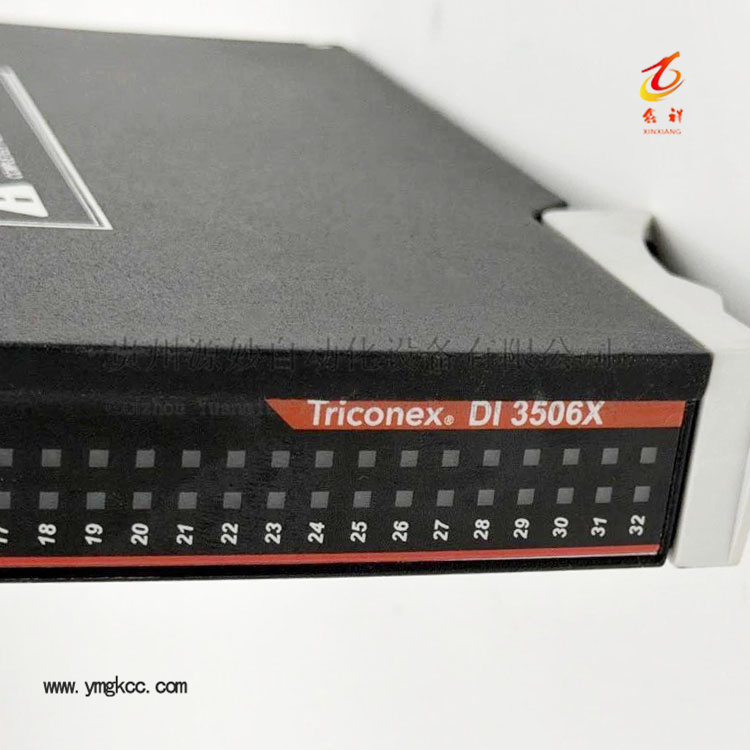

Tricon CX 3506X 32通道 TMR 数字输入模块

SIL 3 安全级数字量输入卡件 · TMR 三重模件冗余 · 毫秒级故障诊断

一、产品概述

二、技术参数

三、核心优势

• TMR 三重冗余架构：三路独立电路配合四取二表决器，单通道故障时剩余两路仍可正常工作，彻底消除单点故障，保障系统高可用性。
• SIL 3 安全认证：通过 IEC 61508 SIL 3 功能安全认证，适用于故障后果可能导致灾难性损失的高危应用场景。
• 毫秒级诊断能力：内置连续回环自检（BIST），可在毫秒级时间内检测开路、短路、现场失电等故障，大幅缩短平均修复时间（MTTR）。
• 1500V DC 高隔离：每通道独立光电隔离，有效抑制共模干扰与地电位差，确保信号在强电磁干扰环境下的准确性。
• 宽温工业级设计：–40°C 至 +70°C 工作温度范围，可适应极地钻井平台到沙漠炼厂等极端温度环境。
• 热插拔支持：支持在线更换模块，无需停机即可完成维护，最大限度减少生产中断。

• 32 通道高密度：单模块 32 通道配置，减少所需卡件数量，优化机柜空间与系统成本。

四、工作原理

Tricon CX 3506X 模块采用三重模件冗余（TMR）架构，每个输入通道对应三路完全独立的信号采集电路。现场数字信号进入模块后，同时被三路电路采样、调理并转换为数字量，随后送入内部表决器进行二取三（2oo3）表决。

当三路信号一致时，表决结果直接输出；若其中一路出现偏差或故障，表决器自动忽略故障路，以其余两路正常信号为准，同时触发故障告警。该机制确保了在任意单一故障条件下，模块仍能正确执行输入功能，满足 SIL 3 安全完整性等级要求。

模块还配备连续回环诊断电路，定期向每路输入注入测试脉冲，验证通道完整性，实现故障的主动预警与快速定位。

五、应用场景

5.1 石油与天然气

在海上钻井平台、炼油厂及天然气处理厂中，3506X 模块实时采集压力开关、液位开关与流量传感器信号，触发紧急停车阀（ESD）动作，及时隔离泄漏或超压事件，保护人员与设备安全。

5.2 化工与石化

用于化工反应器的安全联锁系统，采集温度开关、压力开关及阀位反馈信号，管控批处理过程中的反应釜安全联锁，防止超温、超压等危险工况。

5.3 电力与能源

在火力发电与核电设施中，监测汽轮机振动开关、发电机断路器状态及辅机运行信号，预防关键设备故障导致的非计划停机。

5.4 燃烧管理系统（BMS）

采集火焰检测器、燃料阀限位及风压开关信号，参与燃烧器启停逻辑与熄火保护联锁，确保锅炉、加热炉等燃烧设备安全运行。

5.5 火气检测系统（F&G）

接入可燃气体探测器、火焰探测器及手动报警按钮的干接点信号，触发声光报警与消防联动，构建设施级安全防护体系。

六、安装与维护要点

• 安装前确认机架供电规格（24V DC）与模块物理尺寸匹配，检查模块外观有无运输损伤。
• 现场接线需使用带屏蔽的双绞线，屏蔽层单端接地，避免与动力电缆同槽敷设。
• 每通道接线需对应正确端子号并做好标识，确保与现场设备（压力开关、温度开关等）一一对应。
• 维护操作须佩戴防静电腕带，防止静电放电（ESD）损坏模块内部电路。
• 定期通过系统软件查看通道诊断状态，每季度检查端子紧固度与腐蚀情况。

• 模块支持热插拔更换，但更换前建议确认系统冗余状态，避免影响安全逻辑。
