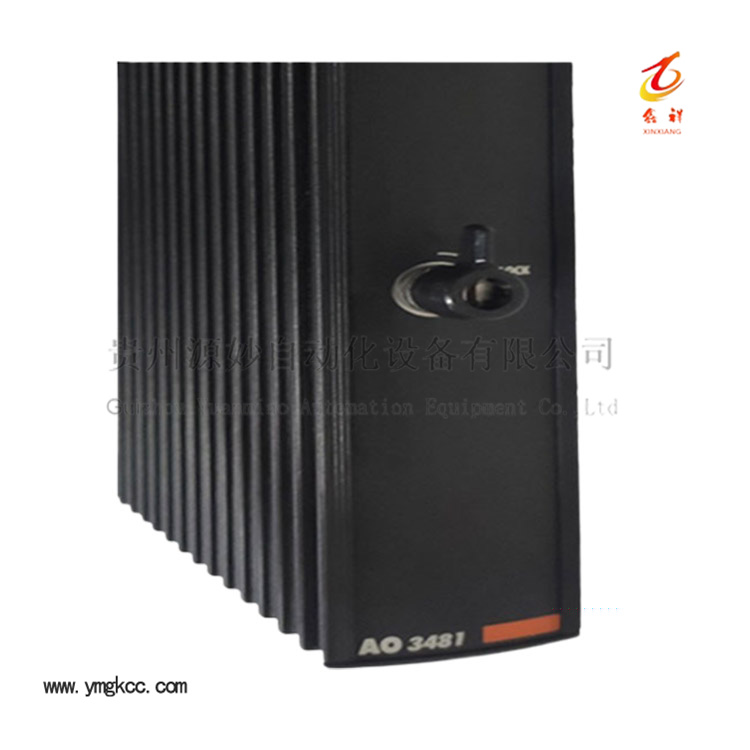

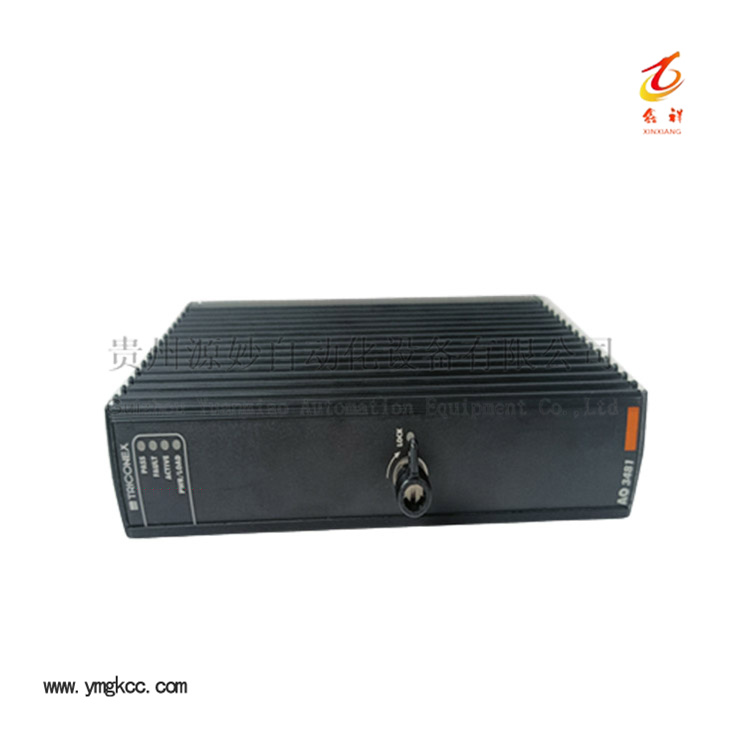

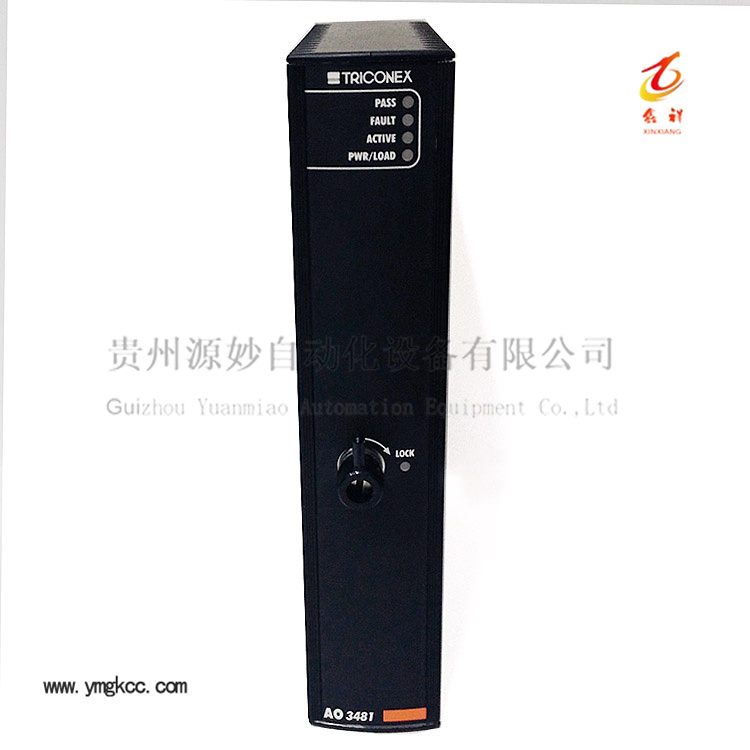

TRICONEX AO3481(3481) 模拟量输出模块

三重模块化冗余（TMR）· SIL 3安全认证 · 4通道高精度电流输出

产品概述

TRICONEX AO3481（型号3481）是 TRICONEX 安全仪表系统（SIS）体系中的核心模拟量输出模块，采用三重模块化冗余（TMR）架构设计，提供4路直流耦合、共回路返回的电流输出通道。该模块将 TRICONEX 安全控制器发出的数字控制信号转换为 4–20mA 标准模拟量电流信号，并支持软件配置的 0–22mA 超量程输出能力，专为石油化工、电力、核电等高可靠性要求的安全关键型应用场景而设计。

AO3481 模块适配 TRICONEX Tricon 系列 I/O 机架安装，作为控制系统与现场执行器之间的输出接口，在紧急停车系统（ESD）、燃烧管理系统（BMS）及过程安全联锁回路中承担信号转换与驱动任务。其内置的强制开关诊断（FSD）功能可在运行过程中持续验证输出通道完整性，配合 TMR 表决机制实现单点故障下的无扰动运行，满足 IEC 61508 SIL 3 安全完整性等级要求。

技术参数

核心优势

▎三重化冗余架构，消除单点故障

• TMR 架构内置三路独立输出通道，并行处理同一控制信号，经三取二表决后输出最终结果
• 单通道故障时系统自动隔离故障支路，其余两路继续正常工作，实现无扰动容错运行
• 从根本上消除单点故障隐患，满足高可用性安全联锁系统的严苛要求

▎SIL 3 安全等级，合规性保障

• 符合 IEC 61508 功能安全标准，达到 SIL 3 安全完整性等级
• 适用于安全仪表系统（SIS）、紧急停车系统（ESD）等高风险等级安全回路
• 满足石油化工、核电、油气储运等行业的安全功能验收与审计要求

▎高精度输出与快速响应

• 12位分辨率，±0.25% 满量程精度，确保阀门定位与比例控制的精确性
• 响应时间典型值小于 1ms，满足紧急停车工况下的快速动作需求
• 支持 0–22mA 超量程输出，为特殊工艺优化场景提供额外控制余量

▎完善诊断与在线维护能力

• 强制开关诊断（FSD）功能，运行中持续检测输出通道与回路接线完整性
• 支持热插拔操作，模块更换无需停机，最大限度保障装置连续运行
• 故障定位精准，缩短非计划停机时间，降低运维成本

▎宽负载适配与电气保护

• 最大支持 800Ω 回路电阻，兼容绝大多数工业现场执行器与阀门定位器
• 内置反极性保护与超压保护，防止接线错误造成的模块损坏

• 外部回路供电设计，适配现场各类两线制与四线制执行机构

应用场景

▎石油与天然气行业

• 海上平台与陆上场站紧急停车（ESD）阀门控制与联锁驱动
• 长输管线泄漏检测联锁关断阀控制，火炬点火系统安全联锁
• 油气处理装置压力、温度安全联锁回路的模拟量输出执行

▎化工与石化行业

• 反应器温度、压力超驰联锁与紧急冷却系统阀门控制
• 聚合釜、精馏塔等关键设备的安全联锁与比例调节输出
• 有毒有害气体释放抑制系统的执行机构驱动控制

▎电力与能源行业

• 燃气轮机燃料控制阀安全控制与超速保护联锁输出
• 锅炉炉膛压力保护系统、氢冷发电机密封油系统安全联锁
• 核电辅机冷却系统及常规岛安全相关回路的模拟量驱动

▎制药与精细化工

• 高活性反应釜温度失控保护系统的紧急切断阀驱动
• 溶剂回收系统安全联锁回路，可燃液体储罐高低液位联锁

安装与维护注意事项

兼容相关模块

• TRICONEX 3482 — 8通道扩展型模拟量输出模块，适用于高通道密度系统
• TRICONEX 3421 — 模拟量输入模块，与 3481 配套用于过程变量采集与控制输出
• TRICONEX 4351B — 安全主处理器模块，负责协调 I/O 模块与逻辑运算执行
• TRICONEX 8312 — 冗余电源模块，为 TRICONEX I/O 机架提供可靠供电保障
• TRICONEX 9566-810F — 数字量输入端子板，配合模拟量模块用于机架接线端接
