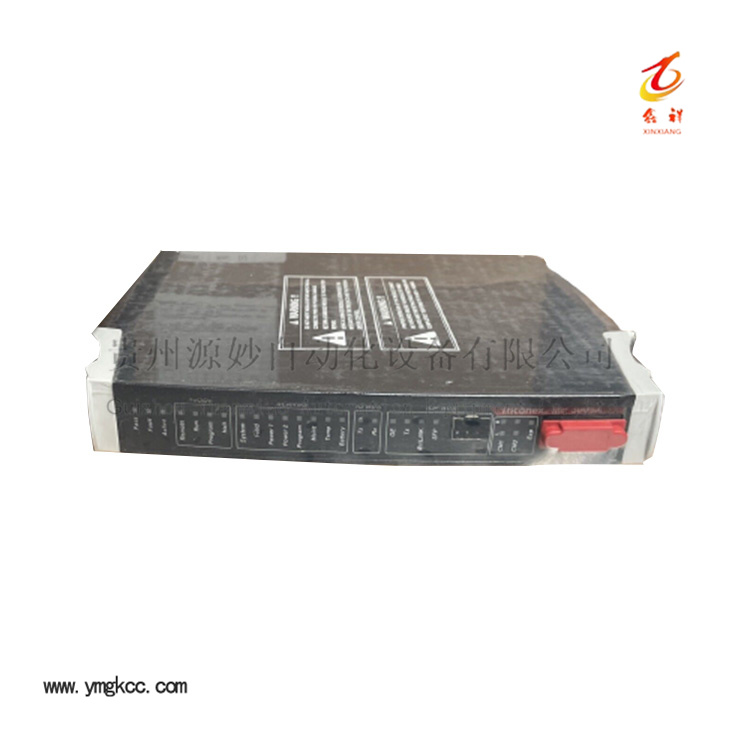

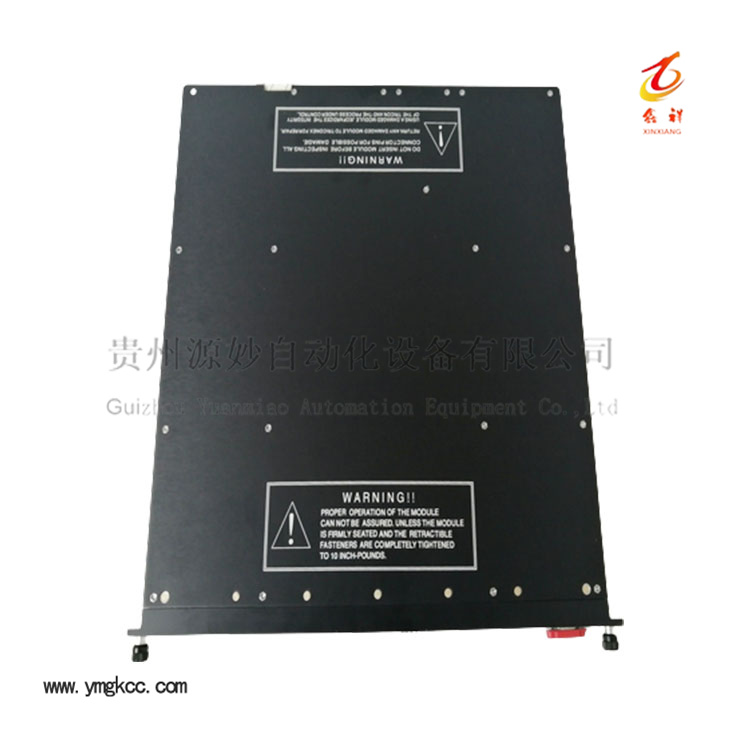

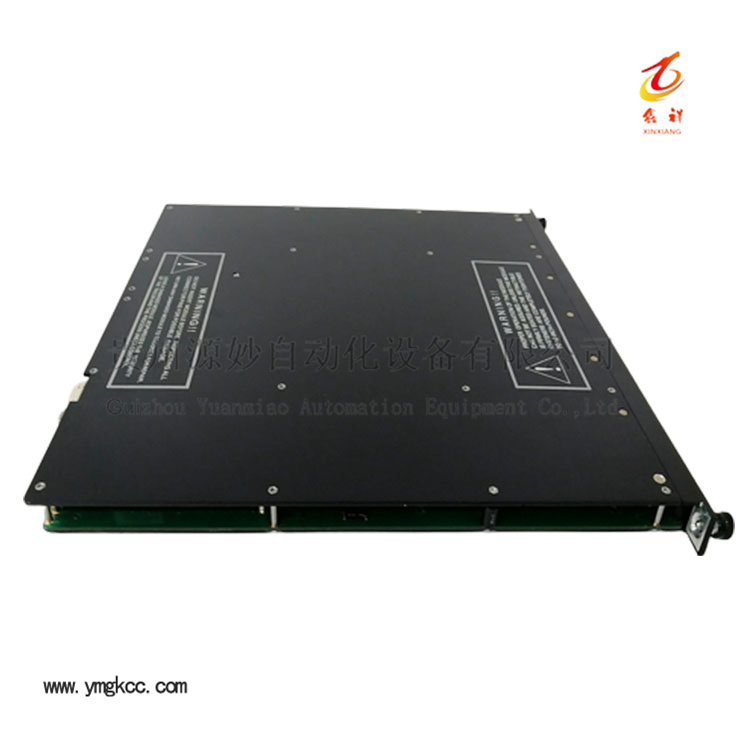

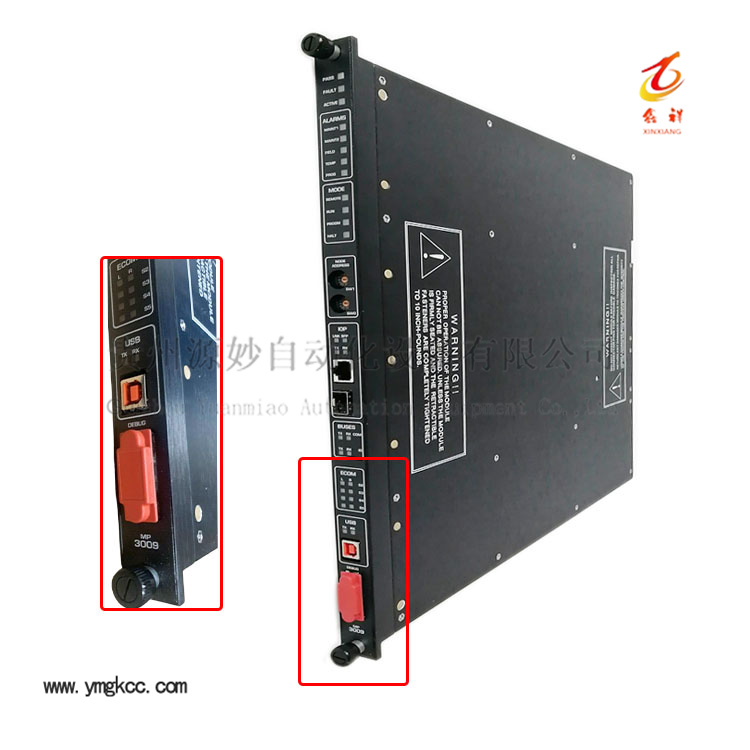

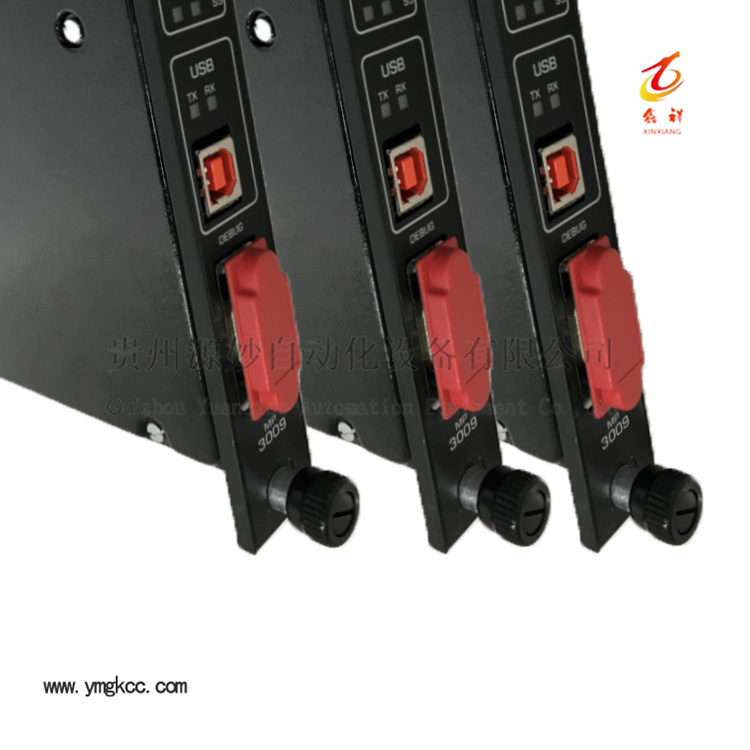

产品概述

Triconex 3009 UMP 增强型主处理器模块是Tricon安全仪表系统（SIS）核心主控模块，采用三重冗余（TMR）容错架构，负责执行安全逻辑程序、处理I/O数据交互、系统诊断、通讯调度，广泛应用于石油化工、电力、油气、煤化工等高风险流程工业场景，保障生产装置安全联锁运行。

技术参数

• 型号：Triconex 3009 UMP 增强型主处理器
• 架构：三重模块化冗余 TMR 容错技术
• 功能：逻辑运算、系统时序管理、硬件自诊断、I/O总线调度
• 冗余配置：支持模块热备用、在线无扰动切换
• 工作温度：0℃ ~ 60℃，适配工业控制柜环境
• 兼容系统：Tricon 系列安全控制系统机架

• 支持通讯：系统内部三重总线、外部人机界面通讯扩展

产品核心优势

• 增强型运算性能，缩短安全逻辑扫描周期，响应速度更快
• 完善持续硬件诊断功能，实时监测处理器、内存、总线故障
• 支持带电热插拔，维护过程无需停机，提升装置连续运行时长
• TMR三取二表决机制，单点硬件故障不会造成系统失效
• 严格满足工业安全相关规范，适用于SIL2/SIL3安全回路应用
• 成熟稳定工控硬件设计，抗电磁干扰，适应恶劣工业现场环境

适配设备与系统配套

一、兼容机架与背板型号

• 3005 主机架背板
• 3006 扩展机架背板
• 3007 远程扩展机架组件

二、配套电源模块型号

• 4119 系统电源模块
• 4210 冗余电源模块

三、配套I/O模块型号

• 3503E 数字量输入模块
• 3604E 数字量输出模块
• 3700A 模拟量输入模块
• 3805E 模拟量输出模块
• 3511 触点输入模块
• 3614 继电器输出模块

四、配套通讯模块型号

• 4351 通讯接口模块
• 4000 扩展通讯模块
• 4409 Modbus通讯模块
• 4509 TCP/IP以太网通讯模块

五、配套处理器备选型号

• 3008 标准主处理器模块

• 3009 UMP 增强型主处理器模块

六、配套软件系统

• Trident v4.x / v5.x 工程师组态软件
• Tricon Diagnostic Monitor 系统诊断工具

系统兼容说明：3009 UMP仅适配对应版本Tricon平台，不可直接向下兼容老旧处理器硬件；系统上电前需要统一核对背板固件、处理器固件、Trident软件版本，版本不匹配会引发通讯异常、模块无法启动、冗余切换失效等问题。

配套使用硬件

• Tricon主机架、扩展机架（3005、3006）
• 数字量、模拟量I/O模块、继电器输出模块
• 4119/4210电源模块、通讯模块、冗余处理器模块
• 配套端子板、信号电缆、机架互联线缆
• Trident工程师站、系统监控操作终端

同品牌产品型号推荐

安装、调试与日常维护规范

一、安装规范

• 作业全程佩戴防静电手环，模块禁止直接接触金属、裸露电路板，防止静电击穿芯片。
• 确认机架断电或满足热插拔条件，对准插槽平稳推入模块，锁紧上下固定卡扣，禁止暴力插拔。
• 3009 UMP主处理器须安装在系统指定CPU插槽，不可占用I/O模块槽位；冗余配置成对安装。
• 控制柜保证通风通畅，模块上下预留散热空间，避免热源直吹、粉尘堆积。
• 检查机架接地可靠，保护接地与信号接地分开布线，降低电磁干扰。

二、系统调试规范

• 上电前核对硬件型号、版本，确认3009 UMP与机架固件版本相互兼容。
• 系统上电，观察模块状态指示灯，等待TMR三通道同步完成，消除硬件初始告警。
• 连接工程师站，下载控制程序，校验程序完整性，执行系统硬件诊断扫描。
• 测试主备处理器切换功能，验证冗余切换无扰动、逻辑连续运行。
• 完整测试I/O通道、联锁逻辑、外部通讯链路，确认系统各项功能满足工艺安全要求。
• 调试完成保存系统硬件组态、程序备份，做好调试记录存档。

三、日常维护规范

• 日常巡检：查看模块运行指示灯，监控系统诊断信息，及时处理故障告警。
• 定期清理控制柜滤网与机架灰尘，禁止使用高压气直接吹扫电路板。
• 定期核查机柜温度、湿度，维持运行环境0℃~60℃，避免凝露产生。
• 定期备份控制程序、硬件组态，建议异地多份保存。
• 模块更换严格遵循操作流程，在线更换前确认工艺工况，评估联锁风险。
• 严禁在系统运行状态下随意拔插非热插拔部件，禁止擅自修改系统底层组态。

四、安全禁忌

禁止在装置关键生产周期内进行处理器模块更换；不兼容固件混用会造成系统停机；禁止私自拆解模块；故障模块不要通电反复测试，防止故障扩大。

典型应用场景

安全仪表系统SIS、紧急停车系统ESD、燃烧管理系统BMS、压力保护系统PPS、海上平台、炼油厂、化工厂、燃气管道输送、火电与新能源电站等关键安全控制场合。
