一、产品基础信息

二、产品概述

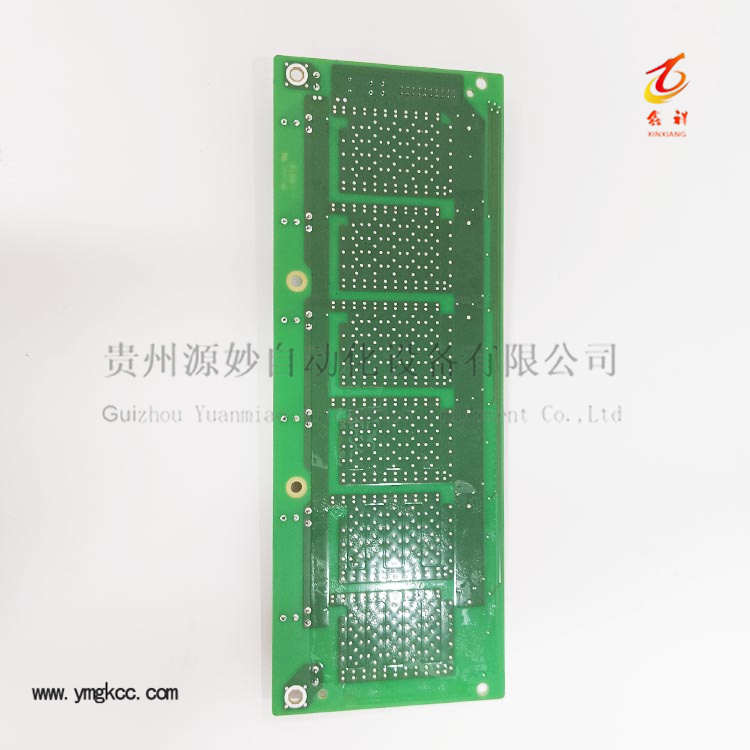

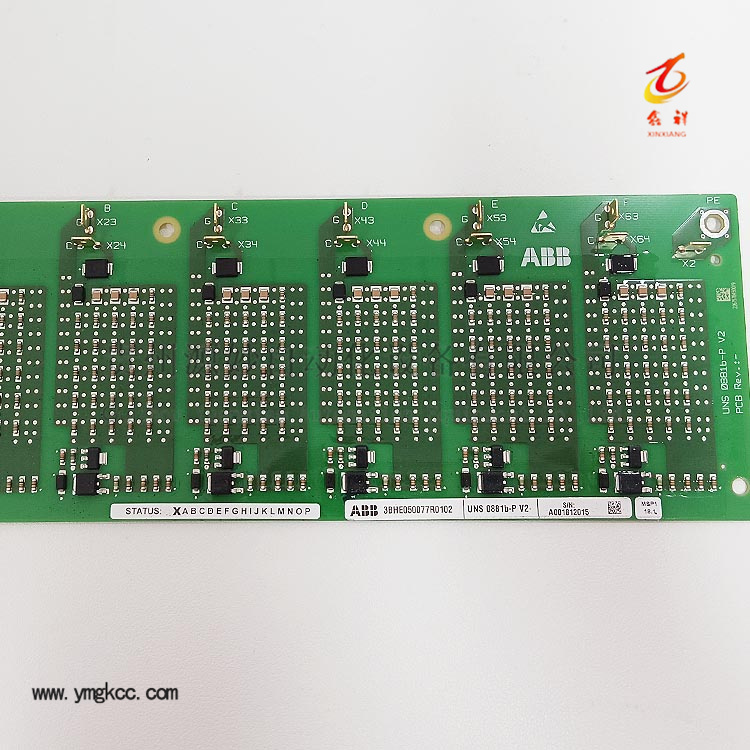

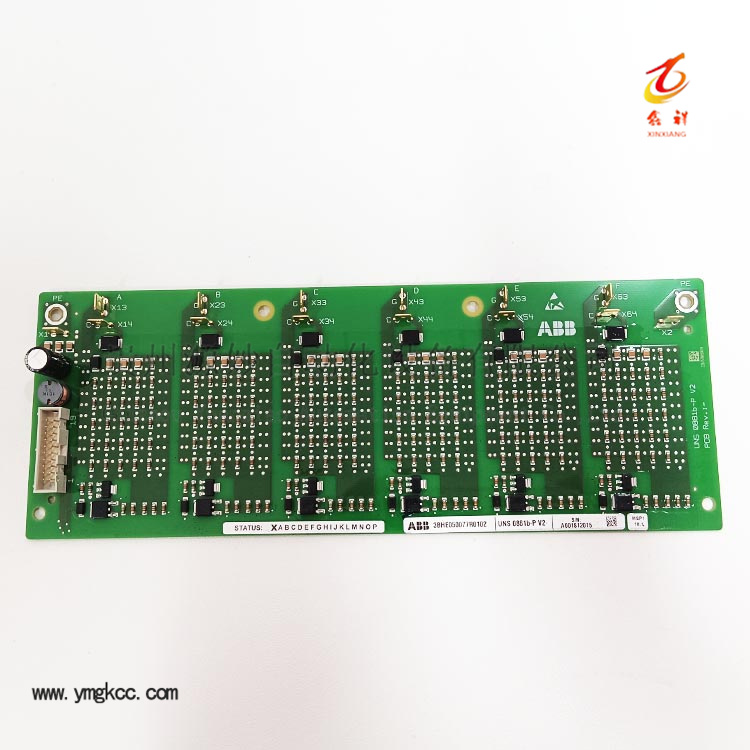

UNS0881b-PV2（物料编码3BHE050077R0102）是ABB UNITROL 6000励磁系统专用核心主控板卡，作为整套静态励磁调节装置的运算与信号处理核心，承担同步发电机励磁闭环调节、系统逻辑运算、信号采集、故障诊断、通讯交互全部核心功能。

UNS0881b-PV2 3BHE050077R0102 板卡采用工业级高可靠元器件，支持双冗余热备运行架构，适配火电、水电、燃气轮机、柴油发电机组励磁控制柜。板卡集成多路模拟量采集通道、数字量输入输出、工业总线通讯接口，具备完善电磁兼容防护，可长期在电厂高温、高粉尘、强电磁干扰环境稳定运行。

三、核心功能与产品特性

• 高精度励磁闭环调节，自动完成电压调节、无功功率调节、功率因数调节、恒励磁电流调节多模式切换
• 全范围故障监测与保护逻辑，包含过励、欠励、过压、失磁、同步信号异常、晶闸管桥故障保护
• 支持双板卡冗余热备，主用故障时无扰自动切换至备用板，保障机组励磁不间断运行
• 多路模拟量、开关量通道，采集发电机机端电压、定子电流、转子电流、断路器位置、灭磁开关状态信号
• 集成Modbus TCP、Profibus-DP、IEC 60870-5-104多种工业通讯协议，对接电厂DCS、后台监控系统
• 内置大容量事件记录与故障录波存储，完整记录故障发生前后波形、告警时序，便于故障溯源分析
• 支持本地液晶屏调试、远程上位机参数整定，可在线修改励磁调节参数、保护定值，无需停机断电

• 严格遵循IEC电磁兼容标准，抗电快速脉冲、静电、浪涌干扰，适配电厂大功率变频器、断路器合闸强干扰场景

四、技术规格

五、应用场景

六、产品核心优势

七、安装与运维说明

7.1 标准安装步骤

1. 柜体断电确认：断开励磁控制柜总DC24V控制电源、功率主回路电源，悬挂停电检修警示牌；
2. 插槽清洁处理：清理机箱主控插槽灰尘、金属碎屑，检查插槽金手指无氧化、弯曲、损坏；
3. 板卡对位插入：手持板卡边缘防静电手柄，对齐机箱导轨平稳推入插槽，锁紧两端固定卡扣；
4. 信号线端子接线：按照原厂图纸依次接入模拟量采集线缆、开关量输入输出线、通讯屏蔽网线；
5. 冗余同步接线：双卡冗余配置时，连接两块UNS0881b-PV2同步通讯线缆；
6. 上电自检：确认全部接线无误后恢复控制电源，等待板卡自检完成，运行指示灯常亮表示硬件正常；
7. 参数下载整定：通过调试软件下载机组励磁定值、调节参数，完成空载、负载励磁系统调试。

7.2 日常运维规范

• 月度巡检：观察板卡运行、故障指示灯状态，检查端子有无发热、松动，清理控制柜内部积灰；
• 季度校验：远程读取板卡存储录波、告警记录，核对励磁调节精度，检查冗余切换功能是否正常；
• 年度维护：停机检修时拔出板卡，清洁金手指，紧固全部通讯、信号端子，升级原厂稳定固件版本；
• 环境管控：控制柜加装通风散热装置，内部温度控制在70℃以内，避免水汽、粉尘、腐蚀性气体侵入。

7.3 常见故障排查

7.4 安全运维禁忌

禁止带电插拔主控板卡、信号端子与通讯线缆；无防静电手环禁止触碰板卡电路板金手指；禁止私自刷写非ABB官方固件；禁止在湿度高于85%无除湿柜体长期运行；禁止短接板卡内部信号回路。

八、同系列UNITROL励磁控制板型号推荐

同系列选型搭配建议

• 大型火电/燃气轮机组：选用UNS0881b-PV3增强主控板，搭配UNS0882、UNS0883采集扩展板；
• 中小型水电机组：选用UNS0900/UNS0901 UNITROL5000系列主控板；
• 需要DP总线DCS对接：加装UNS0884 Profibus通讯扩展板；
• 电力远动、104规约后台监控：搭配UNS0885以太网通讯板；
• 整套励磁功率回路配套：搭配UNS0890脉冲触发板、UNS0891电源调理板。
