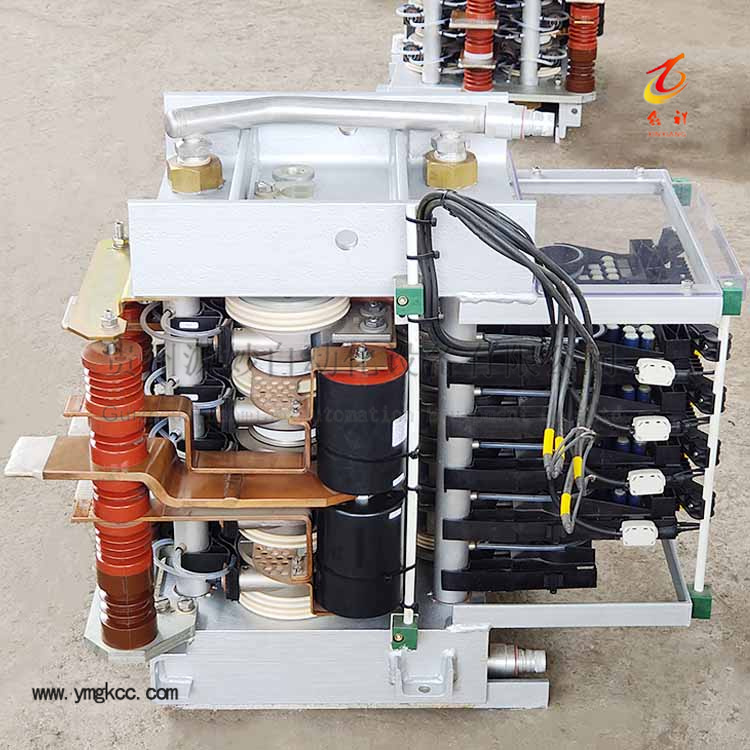

ABB S-073H 3BHB009884R0004 FOR 7 MV IGCT 相位功率模块ACS6000

1 原厂一体化集成功率回路与信号采集电路，省去外部转接板，现场布线工作量降低 60%，减少接线故障点。2 专属 7MV 功率容量匹配 IGCT 功率器件，负载突变时触发角动态补偿响应速度≤100μs，电机启动冲击电流降低 40%，电网电压波动耐受区间 ±10% 无需降容运行。3 全金属屏蔽绝缘架构，内置环氧浇注高压绝缘子，抗粉尘、潮湿、瞬态浪涌能力优于通用相位模块，适配重工业恶劣工况。4 标准化插拔式机械结构，模块导轨定位锁扣设计，单人可完成拆装更换，停机维修时长压缩 70%，大幅减少产线停机损失。5 内置多路硬件故障检测回路，实时监测 IGCT 温度、相位偏移、直流母线过压，故障信号直传主控单元，提前预警器件老化风险。6 水冷散热通道一体成型，匹配 ACS6000 标准水冷系统，长期满负荷运行温升控制在 25K 以内，器件使用寿命延长至 10 万小时以上。

7 全系列兼容 ABB 原厂程序固件，无需额外改写参数，替换后直接调用原有传动参数，无需重新调试整机系统。

完整型号标识：S-073H 3BHB009884R0004S-073H：产品系列规格代码S：Phase Module 相位模块大类标识073：适配 7MVA 功率等级额定容量代码H：水冷散热结构版本标识3BHB009884：ABB统一物料基础编码R0004：版本修订号，第四代标准量产版本，仅适配 7MV 单机 INU 逆变单元，不可混用其他功率等级模块

1 额定适配功率 7MVA，匹配 ACS6000 单逆变器单元输出规格，输入适配 3300V 6 脉冲二极管整流系统。2 高速 ADC 采样频率 10kHz，动态相位补偿算法，实现四象限平滑转矩调节，同步 / 异步电机通用。3 绝缘耐压等级满足中压 3.3kV 设备标准，内置 RC 吸收缓冲回路，抑制 IGCT 关断瞬态尖峰电压。4 工作环境温度 0℃~40℃，海拔 2000 米内无降容，相对湿度 5%~85% 无凝露工况稳定运行。5 集成多路温度、电流、电压传感采集端子，信号接口标准化，直连 ACS6000 AMC 主控板。6 防护结构 IP20，柜体内部安装使用，金属框架防静电屏蔽，规避工业变频电磁干扰。7 支持多模块并联扩容，同型号多组并联可拓展至 14MVA 双逆变单元系统。8 符合 CE 工业电气认证、ABB 原厂质量出厂检测标准，整机出厂老化测试 72 小时满载运行。

1 冶金行业：热轧、冷轧轧机主传动、钢卷开卷机、大型转炉倾动高压驱动。2 矿山行业：矿井主提升机、大型皮带运输机、半自磨 / 球磨机中压变频驱动。3 电力行业：电厂引风机、一次风机、循环水泵大功率高压调速系统。4 油气化工：大型压缩机、油气输送泵、加氢装置重载同步电机驱动。5 水泥建材：立式辊磨机、窑主传动、大型排风机 7MVA 等级变频装置。

6 船舶海事：船舶主推进中压传动、海上平台大功率泵机驱动（船级认证可选）。

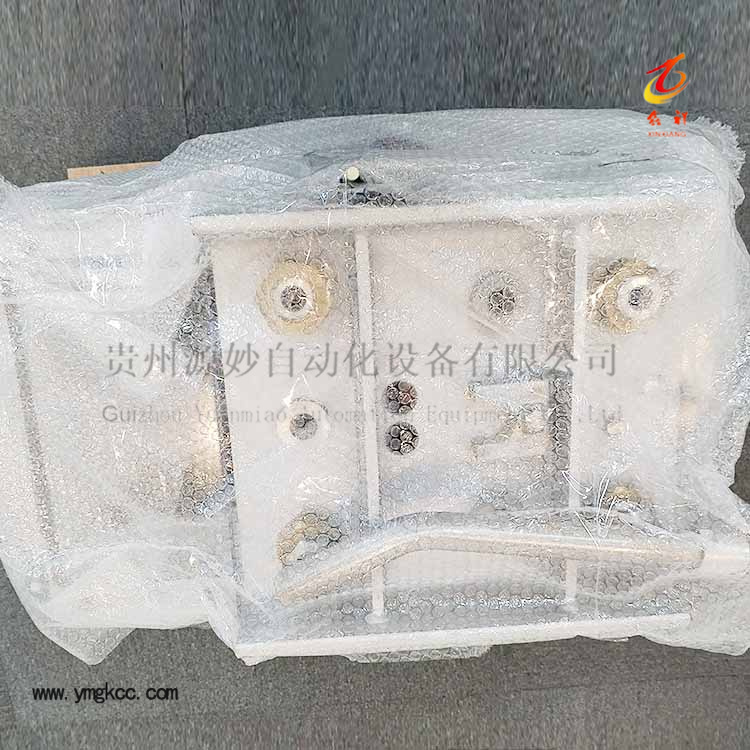

作业人员佩戴防静电手环，准备原厂配套绝缘扳手、水冷快速接头、定位导轨；检查模块外包装无磕碰，内部防静电袋完好，核对物料编码 3BHB009884R0004 与设备需求一致；确认变频柜体完全断电、直流母线充分放电，放电时长不少于 30 分钟。

1 沿柜体内部标准导轨水平推入模块，对齐两侧定位卡扣，锁紧上下固定螺栓，扭矩遵循原厂标准 8N・m。2 对接水冷进出水管快速接头，确认密封垫圈无破损，轻拉管路无脱落，通水测试无渗漏。3 依次插接功率主回路端子、信号采集排线，端子卡扣完全锁死，排线无弯折挤压。

1 闭合柜体柜门，先开启水冷循环系统，待进水温度稳定在 5~32℃后，逐级合闸供电。2 操作 ACS6000 控制面板读取模块硬件识别码，确认系统正常识别 S-073H 相位模块。3 执行传动系统自检程序，查看相位偏移、IGCT 温度、母线电压各项参数无告警。4 空载运行 30 分钟，记录模块温升数据，确认无过温、过流故障代码后，投入带载生产。

每月清理模块表面粉尘，检查水冷管路结垢；每季度紧固接线端子扭矩；每年停机检测绝缘耐压，备份主控单元参数档案。

对比对象：S-073N 3BHB009884R0021（5MV 相位模块）、S-113N 3BHB018008R0001（11MV 相位模块）1 功率适配：S-073H 固定 7MVA 水冷机型；S-073N 适配 5MVA 风冷 / 水冷双版本；S-113N 适配 11MVA 大功率水冷机型。2 散热结构：S-073H 一体式水冷流道，不可风冷改造；S-073N 支持风冷简易改装；S-113N 加厚水冷散热基板，适配长期重载工况。3 触发回路：S-073H 针对 7MV 负载优化脉冲宽度，轧机冲击负载适配性更强；其余两款脉冲参数仅匹配对应功率等级标准负载。4 互换性：三款物料编码版本号不通用，柜体功率容量固定，不可跨型号直接替换，更换需同步修改系统功率参数。

5 采购成本：S-073H 单价居中；S-073N 小功率型号采购成本更低；S-113N 大功率型号原厂供货周期更长、采购价格最高。

1 主控单元：ACS6000 AMC 控制主板 3BHB003041R00012 逆变柜体：INU7MVA 标准逆变功率柜3 整流单元：12 脉冲 LSU 进线整流模块 3BHB002899R00034 水冷系统：ACS6000 配套外置水冷机组5 操作面板：APU 操作控制屏 3BHB000253R00016 缓冲组件：IGCT 过压吸收 RC 缓冲套件7 绝缘配件：原厂高压绝缘子、密封水冷垫圈8 通讯备件：PROFIBUS 通讯适配卡 RPBA-01

问：S-073H 3BHB009884R0004 是否存在替代物料？答：原厂同规格无直接替代型号，仅同编码 R0004 版本可直接替换；R0002 旧版本已停产，更换旧版需同步升级水冷接头组件。
问：模块上电报相位偏移故障代码，排查顺序是什么？答：先检查信号排线插接状态→检测水冷流量是否不足→测量 IGCT 温度是否超标→核对模块物料版本与柜体匹配度。问：模块水冷管路渗漏如何临时处置，能否带载运行？答：立即停机断电，放空水冷回路介质，更换密封垫圈；渗漏状态严禁带载，会造成高压短路烧毁功率器件。问：存储闲置模块需要满足哪些环境条件？答：存放于防静电防潮箱，环境温度 - 5℃~55℃，湿度低于 85%，避免腐蚀性气体、粉尘，禁止直接接触电路板元件。问：更换模块后系统参数是否需要全部重新设置？答：无需全部重设，提前备份主控参数，硬件识别完成后直接导入备份参数，仅需空载自检 30 分钟即可投入运行。问：模块正常使用寿命多久，多久安排预防性更换？

答：满负荷标准工况使用寿命 10 万小时；重工业 24 小时连续产线建议 8 年做预防性更换，间歇性工况可延长至 12 年。
